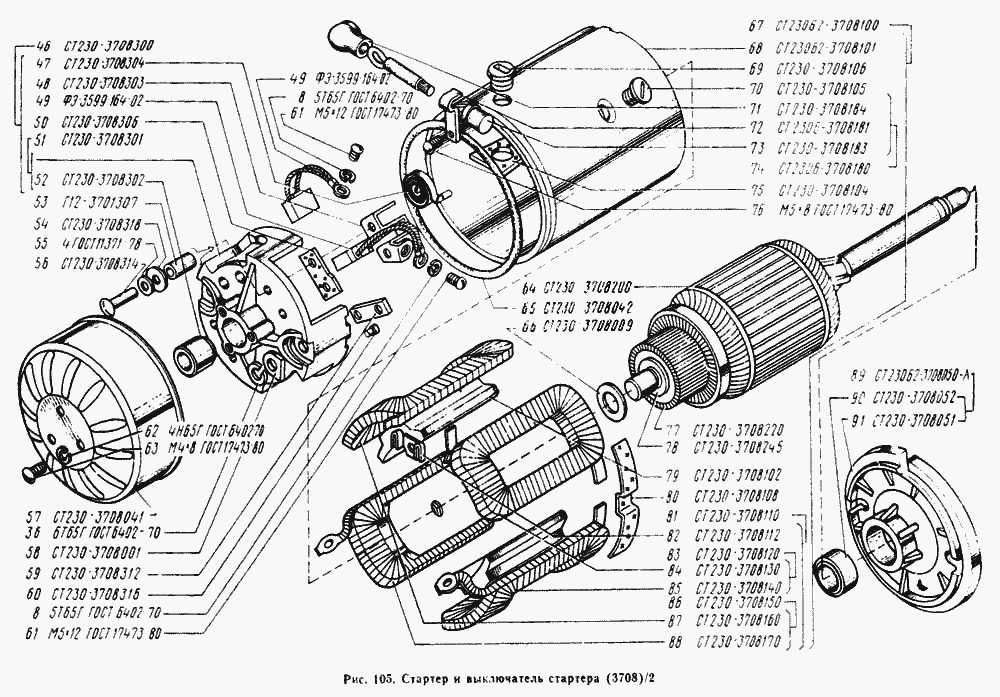

Стартер і вимикач стартера
100%
Назва деталі
Кришка з боку колектора
Заводський номер
СТ230-3708300
Кількість на модель
1
№
46
Назва деталі
Пружина щітки
Заводський номер
СТ230-3708304
Кількість на модель
4
№
47
Назва деталі
Тримач для щітки
Заводський номер
СТ230-3708303
Кількість на модель
4
№
48
Назва деталі
Щітка в зборі
Заводський номер
ФЭ-3.599.164-02
Кількість на модель
2
№
49
Назва деталі
Ізоляційна пластина щіткотримача
Заводський номер
СТ230-3708306
Кількість на модель
2
№
50
Назва деталі
Кришка з боку колектора
Заводський номер
СТ230-3708301
Кількість на модель
1
№
51
Назва деталі
Вкладиш
Заводський номер
СТ230-3708302
Кількість на модель
1
№
52
Назва деталі
Ізоляційна трубка
Заводський номер
Г12-3701307
Кількість на модель
4
№
53
Назва деталі
Ізоляційна шайба
Заводський номер
СТ230-3708318
Кількість на модель
4
№
54
Назва деталі
Диск
Заводський номер
4 ГОСТ 11371-78
Кількість на модель
4
№
55
Назва деталі
Заклепка
Заводський номер
СТ230-3708314
Кількість на модель
8
№
56
Назва деталі
Захисний кожух
Заводський номер
СТ230-3708041
Кількість на модель
1
№
57
Назва деталі
Спеціальна шайба
Заводський номер
СТ230-3708001
Кількість на модель
2
№
58
Назва деталі
Пластина щіткотримача
Заводський номер
СТ230-3708312
Кількість на модель
2
№
59
Назва деталі
Установча шпилька 1-ГБФ-95
Заводський номер
СТ230-3708316
Кількість на модель
1
№
60
Назва деталі
Гвинт М52х12
Заводський номер
М5х12 ГОСТ 17473-80
Кількість на модель
2
№
61
Назва деталі
Диск
Заводський номер
4Н65Г ГОСТ 6402-70
Кількість на модель
3
№
62
Назва деталі
Гвинт М42х8
Заводський номер
М4х8 ГОСТ 17473-80
Кількість на модель
3
№
63
Назва деталі
Якір
Заводський номер
СТ230-3708200
Кількість на модель
1
№
64
Назва деталі
Ущільнювальне кільце
Заводський номер
СТ230-3708042
Кількість на модель
1
№
65
Назва деталі
Регулювальна шайба
Заводський номер
СТ230-3708009
Кількість на модель
4
№
66
Назва деталі
Корпус
Заводський номер
СТ230Б2-3708100
Кількість на модель
1
№
67
Назва деталі
Корпус
Заводський номер
СТ230Б2-3708101
Кількість на модель
1
№
68
Назва деталі
Ізоляційна втулка
Заводський номер
СТ230-3708106
Кількість на модель
1
№
69
Назва деталі
Гвинт полюса
Заводський номер
СТ230-3708105
Кількість на модель
4
№
70
Назва деталі
Гумовий наконечник
Заводський номер
СТ230-3708184
Кількість на модель
1
№
71
Назва деталі
Скоба
Заводський номер
СТ230Б-3708181
Кількість на модель
1
№
72
Назва деталі
Гумовий ковпачок виходу
Заводський номер
СТ230-3708183
Кількість на модель
1
№
73
Назва деталі
Висновок
Заводський номер
СТ230Б-3708180
Кількість на модель
1
№
74
Назва деталі
Ізоляція виводу
Заводський номер
СТ230-3708104
Кількість на модель
1
№
75
Назва деталі
Гвинт М52х8
Заводський номер
М 5х8 ГОСТ 17473-80
Кількість на модель
1
№
76
Назва деталі
Колектор
Заводський номер
СТ230-3708220
Кількість на модель
1
№
77
Назва деталі
Спеціальна шайба
Заводський номер
СТ230-3708245
Кількість на модель
1
№
78
Назва деталі
Полюс
Заводський номер
СТ230-3708102
Кількість на модель
4
№
79
Назва деталі
Ізоляція
Заводський номер
СТ230-3708108
Кількість на модель
2
№
80
Назва деталі
Котушка полюсів
Заводський номер
СТ230-3708110
Кількість на модель
1
№
81
Назва деталі
Клемна скоба
Заводський номер
СТ230-3708112
Кількість на модель
1
№
82
Назва деталі
Праві котушки у зборі
Заводський номер
СТ230-3708120
Кількість на модель
1
№
83
Назва деталі
Котушка правого верхнього полюса
Заводський номер
СТ230-3708130
Кількість на модель
1
№
84
Назва деталі
Котушка правого нижнього полюса
Заводський номер
СТ230-3708140
Кількість на модель
1
№
85
Назва деталі
Ліва котушка в зборі
Заводський номер
СТ230-3708150
Кількість на модель
1
№
86
Назва деталі
Вивід у зборі
Заводський номер
СТ230-3708160
Кількість на модель
1
№
87
Назва деталі
Котушка лівого нижнього полюса
Заводський номер
СТ230-3708170
Кількість на модель
1
№
88
Назва деталі
Подшипник
Заводський номер
СТ230Б2-3708050-А
Кількість на модель
1
№
89
Назва деталі
Вкладиш
Заводський номер
СТ230-3708052
Кількість на модель
1
№
90
Назва деталі
Тримач підшипника
Заводський номер
СТ230-3708051
Кількість на модель
1
№
91
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 46 | Кришка з боку колектора | СТ230-3708300 | 1 | 1 | 46 | |||
| 47 | Пружина щітки | СТ230-3708304 | 4 | 4 | 47 | |||
| 48 | Тримач для щітки | СТ230-3708303 | 4 | 4 | 48 | |||
| 49 | Щітка в зборі | ФЭ-3.599.164-02 | 2 | 2 | 49 | |||
| 50 | Ізоляційна пластина щіткотримача | СТ230-3708306 | 2 | 2 | 50 | |||
| 51 | Кришка з боку колектора | СТ230-3708301 | 1 | 1 | 51 | |||
| 52 | Вкладиш | СТ230-3708302 | 1 | 1 | 52 | |||
| 53 | Ізоляційна трубка | Г12-3701307 | 4 | 4 | 53 | |||
| 54 | Ізоляційна шайба | СТ230-3708318 | 4 | 4 | 54 | |||
| 55 | Диск | 4 ГОСТ 11371-78 | 4 | 4 | 55 | |||
| 56 | Заклепка | СТ230-3708314 | 8 | 8 | 56 | |||
| 57 | Захисний кожух | СТ230-3708041 | 1 | 1 | 57 | |||
| 58 | Спеціальна шайба | СТ230-3708001 | 2 | 2 | 58 | |||
| 59 | Пластина щіткотримача | СТ230-3708312 | 2 | 2 | 59 | |||
| 60 | Установча шпилька 1-ГБФ-95 | СТ230-3708316 | 1 | 1 | 60 | |||
| 61 | Гвинт М52х12 | М5х12 ГОСТ 17473-80 | 2 | 2 | 61 | |||
| 62 | Диск | 4Н65Г ГОСТ 6402-70 | 3 | 3 | 62 | |||
| 63 | Гвинт М42х8 | М4х8 ГОСТ 17473-80 | 3 | 3 | 63 | |||
| 64 | Якір | СТ230-3708200 | 1 | 1 | 64 | |||
| 65 | Ущільнювальне кільце | СТ230-3708042 | 1 | 1 | 65 | |||
| 66 | Регулювальна шайба | СТ230-3708009 | 4 | 4 | 66 | |||
| 67 | Корпус | СТ230Б2-3708100 | 1 | 1 | 67 | |||
| 68 | Корпус | СТ230Б2-3708101 | 1 | 1 | 68 | |||
| 69 | Ізоляційна втулка | СТ230-3708106 | 1 | 1 | 69 | |||
| 70 | Гвинт полюса | СТ230-3708105 | 4 | 4 | 70 | |||
| 71 | Гумовий наконечник | СТ230-3708184 | 1 | 1 | 71 | |||
| 72 | Скоба | СТ230Б-3708181 | 1 | 1 | 72 | |||
| 73 | Гумовий ковпачок виходу | СТ230-3708183 | 1 | 1 | 73 | |||
| 74 | Висновок | СТ230Б-3708180 | 1 | 1 | 74 | |||
| 75 | Ізоляція виводу | СТ230-3708104 | 1 | 1 | 75 | |||
| 76 | Гвинт М52х8 | М 5х8 ГОСТ 17473-80 | 1 | 1 | 76 | |||
| 77 | Колектор | СТ230-3708220 | 1 | 1 | 77 | |||
| 78 | Спеціальна шайба | СТ230-3708245 | 1 | 1 | 78 | |||
| 79 | Полюс | СТ230-3708102 | 4 | 4 | 79 | |||
| 80 | Ізоляція | СТ230-3708108 | 2 | 2 | 80 | |||
| 81 | Котушка полюсів | СТ230-3708110 | 1 | 1 | 81 | |||
| 82 | Клемна скоба | СТ230-3708112 | 1 | 1 | 82 | |||
| 83 | Праві котушки у зборі | СТ230-3708120 | 1 | 1 | 83 | |||
| 84 | Котушка правого верхнього полюса | СТ230-3708130 | 1 | 1 | 84 | |||
| 85 | Котушка правого нижнього полюса | СТ230-3708140 | 1 | 1 | 85 | |||
| 86 | Ліва котушка в зборі | СТ230-3708150 | 1 | 1 | 86 | |||
| 87 | Вивід у зборі | СТ230-3708160 | 1 | 1 | 87 | |||
| 88 | Котушка лівого нижнього полюса | СТ230-3708170 | 1 | 1 | 88 | |||
| 89 | Подшипник | СТ230Б2-3708050-А | 1 | 1 | 89 | |||
| 90 | Вкладиш | СТ230-3708052 | 1 | 1 | 90 | |||
| 91 | Тримач підшипника | СТ230-3708051 | 1 | 1 | 91 |
