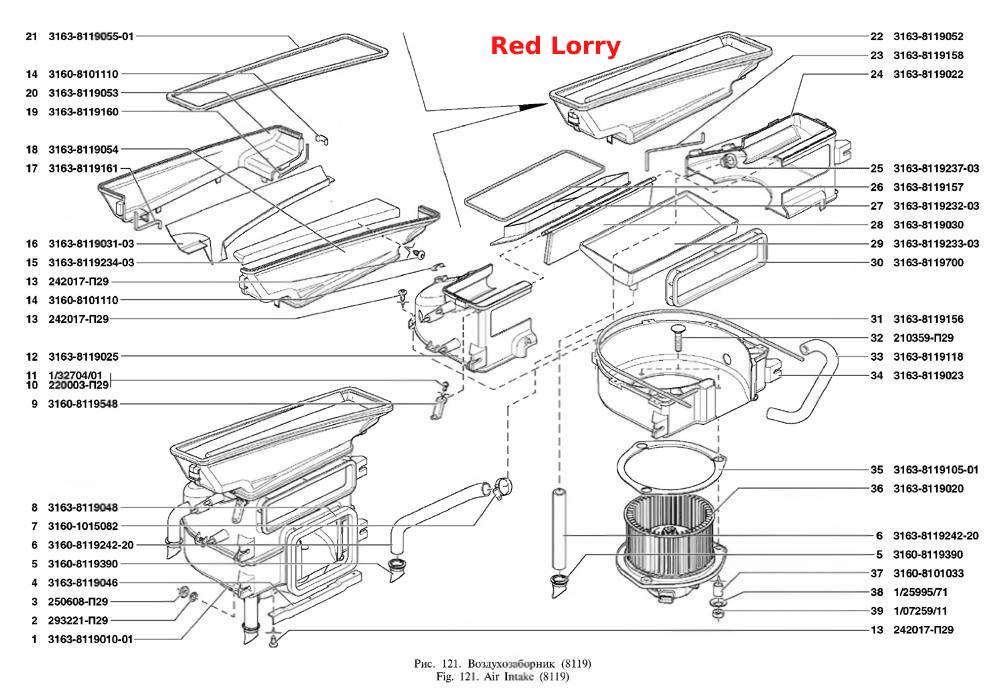

Повітрозабірник
100%
Назва деталі
Повітрозабірник обігрівача
Заводський номер
3163-8119010-01
Кількість на модель
1
№
1
Назва деталі
Диск
Заводський номер
293221-П29
Кількість на модель
4
№
2
Назва деталі
Гайка М6-6Н ОСТ __NT__2__37.001.124-93
Заводський номер
250608-П29
Кількість на модель
4
№
3
Назва деталі
Опора ущільнювача
Заводський номер
3163-8119046
Кількість на модель
1
№
4
Назва деталі
Клапан для зливу води
Заводський номер
3160-8119390
Кількість на модель
2
№
5
Назва деталі
Водовідвідний шланг
Заводський номер
3160-8119242-20
Кількість на модель
2
№
6
Назва деталі
Черв'ячний хомут
Заводський номер
3160-1015082
Кількість на модель
1
№
7
Назва деталі
Ущільнювач повітрозабірника
Заводський номер
3163-8119048
Кількість на модель
1
№
8
Назва деталі
Важіль із втулкою у зборі
Заводський номер
3160-8119548
Кількість на модель
1
№
9
Назва деталі
Гвинт Mx
Заводський номер
220003-П29
Кількість на модель
3
№
10
Назва деталі
Гвинт М83х__NT__2__
Заводський номер
1/32704/01
Кількість на модель
3
№
11
Назва деталі
Верхній лівий корпус повітрозабірника
Заводський номер
3163-8119025
Кількість на модель
1
№
12
Назва деталі
Гвинт 2-4х10
Заводський номер
242017-П29
Кількість на модель
6
№
13
Назва деталі
Кріплення кожухів обігрівача
Заводський номер
3160-8101110
Кількість на модель
6
№
14
Назва деталі
Верхній водовідбивний щиток
Заводський номер
3163-8119234-03
Кількість на модель
1
№
15
Назва деталі
Водовідбивний щиток
Заводський номер
3163-8119031-03
Кількість на модель
1
№
16
Назва деталі
Ущільнювальний джгут, верхній лівий
Заводський номер
3163-8119161
Кількість на модель
1
№
17
Назва деталі
Горловина повітрозабірника, задня частина
Заводський номер
3163-8119054
Кількість на модель
1
№
18
Назва деталі
Ущільнювальний джгут, верхній правий
Заводський номер
3163-8119160
Кількість на модель
1
№
19
Назва деталі
Горловина повітрозабірника — передня частина
Заводський номер
3163-8119053
Кількість на модель
1
№
20
Назва деталі
Ущільнювач горловини повітрозабірника
Заводський номер
3163-8119055-01
Кількість на модель
1
№
21
Назва деталі
Горловина повітрозабірника з водовідбиваючим щитком
Заводський номер
3163-8119052
Кількість на модель
1
№
22
Назва деталі
Передній верхній ущільнювальний джгут
Заводський номер
3163-8119158
Кількість на модель
1
№
23
Назва деталі
Верхній правий корпус повітрозабірника
Заводський номер
3163-8119022
Кількість на модель
1
№
24
Назва деталі
Центральний патрубок водовідвідного шланга
Заводський номер
3163-8119237-03
Кількість на модель
1
№
25
Назва деталі
Верхній ущільнювальний джгут
Заводський номер
3163-8119157
Кількість на модель
1
№
26
Назва деталі
Рамка водовідбивного щитка
Заводський номер
3163-8119232-03
Кількість на модель
1
№
27
Назва деталі
Заслінка рециркуляції з ущільнювачем
Заводський номер
3163-8119030
Кількість на модель
1
№
28
Назва деталі
Кожух водовідбивного щитка
Заводський номер
3163-8119233-03
Кількість на модель
1
№
29
Назва деталі
Ущільнювач вікна рециркуляції повітрозабірника
Заводський номер
3163-8119700
Кількість на модель
1
№
30
Назва деталі
Нижній ущільнювальний джгут
Заводський номер
3163-8119156
Кількість на модель
1
№
31
Назва деталі
Болт M6х25
Заводський номер
210359-П29
Кількість на модель
3
№
32
Назва деталі
Шланг обдуву щіток
Заводський номер
3163-8119118
Кількість на модель
1
№
33
Назва деталі
Нижній корпус повітрозабірника
Заводський номер
3163-8119023
Кількість на модель
1
№
34
Назва деталі
Прокладка електровентилятора
Заводський номер
3163-8119105-01
Кількість на модель
1
№
35
Назва деталі
Електровентилятор
Заводський номер
3163-8119020
Кількість на модель
1
№
36
Назва деталі
Втулка електровентилятора
Заводський номер
3160-8101033
Кількість на модель
3
№
37
Назва деталі
Диск
Заводський номер
1/25995/71
Кількість на модель
3
№
38
Назва деталі
Низька гайка М6
Заводський номер
1/07259/11
Кількість на модель
3
№
39
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Повітрозабірник обігрівача | 3163-8119010-01 | 1 | 1 | 1 | |||
| 2 | Диск | 293221-П29 | 4 | 4 | 2 | |||
| 3 | Гайка М6-6Н ОСТ __NT__2__37.001.124-93 | 250608-П29 | 4 | 4 | 3 | |||
| 4 | Опора ущільнювача | 3163-8119046 | 1 | 1 | 4 | |||
| 5 | Клапан для зливу води | 3160-8119390 | 2 | 2 | 5 | |||
| 6 | Водовідвідний шланг | 3160-8119242-20 | 2 | 2 | 6 | |||
| 7 | Черв'ячний хомут | 3160-1015082 | 1 | 1 | 7 | |||
| 8 | Ущільнювач повітрозабірника | 3163-8119048 | 1 | 1 | 8 | |||
| 9 | Важіль із втулкою у зборі | 3160-8119548 | 1 | 1 | 9 | |||
| 10 | Гвинт Mx | 220003-П29 | 3 | 3 | 10 | |||
| 11 | Гвинт М83х__NT__2__ | 1/32704/01 | 3 | 3 | 11 | |||
| 12 | Верхній лівий корпус повітрозабірника | 3163-8119025 | 1 | 1 | 12 | |||
| 13 | Гвинт 2-4х10 | 242017-П29 | 6 | 6 | 13 | |||
| 14 | Кріплення кожухів обігрівача | 3160-8101110 | 6 | 6 | 14 | |||
| 15 | Верхній водовідбивний щиток | 3163-8119234-03 | 1 | 1 | 15 | |||
| 16 | Водовідбивний щиток | 3163-8119031-03 | 1 | 1 | 16 | |||
| 17 | Ущільнювальний джгут, верхній лівий | 3163-8119161 | 1 | 1 | 17 | |||
| 18 | Горловина повітрозабірника, задня частина | 3163-8119054 | 1 | 1 | 18 | |||
| 19 | Ущільнювальний джгут, верхній правий | 3163-8119160 | 1 | 1 | 19 | |||
| 20 | Горловина повітрозабірника — передня частина | 3163-8119053 | 1 | 1 | 20 | |||
| 21 | Ущільнювач горловини повітрозабірника | 3163-8119055-01 | 1 | 1 | 21 | |||
| 22 | Горловина повітрозабірника з водовідбиваючим щитком | 3163-8119052 | 1 | 1 | 22 | |||
| 23 | Передній верхній ущільнювальний джгут | 3163-8119158 | 1 | 1 | 23 | |||
| 24 | Верхній правий корпус повітрозабірника | 3163-8119022 | 1 | 1 | 24 | |||
| 25 | Центральний патрубок водовідвідного шланга | 3163-8119237-03 | 1 | 1 | 25 | |||
| 26 | Верхній ущільнювальний джгут | 3163-8119157 | 1 | 1 | 26 | |||
| 27 | Рамка водовідбивного щитка | 3163-8119232-03 | 1 | 1 | 27 | |||
| 28 | Заслінка рециркуляції з ущільнювачем | 3163-8119030 | 1 | 1 | 28 | |||
| 29 | Кожух водовідбивного щитка | 3163-8119233-03 | 1 | 1 | 29 | |||
| 30 | Ущільнювач вікна рециркуляції повітрозабірника | 3163-8119700 | 1 | 1 | 30 | |||
| 31 | Нижній ущільнювальний джгут | 3163-8119156 | 1 | 1 | 31 | |||
| 32 | Болт M6х25 | 210359-П29 | 3 | 3 | 32 | |||
| 33 | Шланг обдуву щіток | 3163-8119118 | 1 | 1 | 33 | |||
| 34 | Нижній корпус повітрозабірника | 3163-8119023 | 1 | 1 | 34 | |||
| 35 | Прокладка електровентилятора | 3163-8119105-01 | 1 | 1 | 35 | |||
| 36 | Електровентилятор | 3163-8119020 | 1 | 1 | 36 | |||
| 37 | Втулка електровентилятора | 3160-8101033 | 3 | 3 | 37 | |||
| 38 | Диск | 1/25995/71 | 3 | 3 | 38 | |||
| 39 | Низька гайка М6 | 1/07259/11 | 3 | 3 | 39 |
