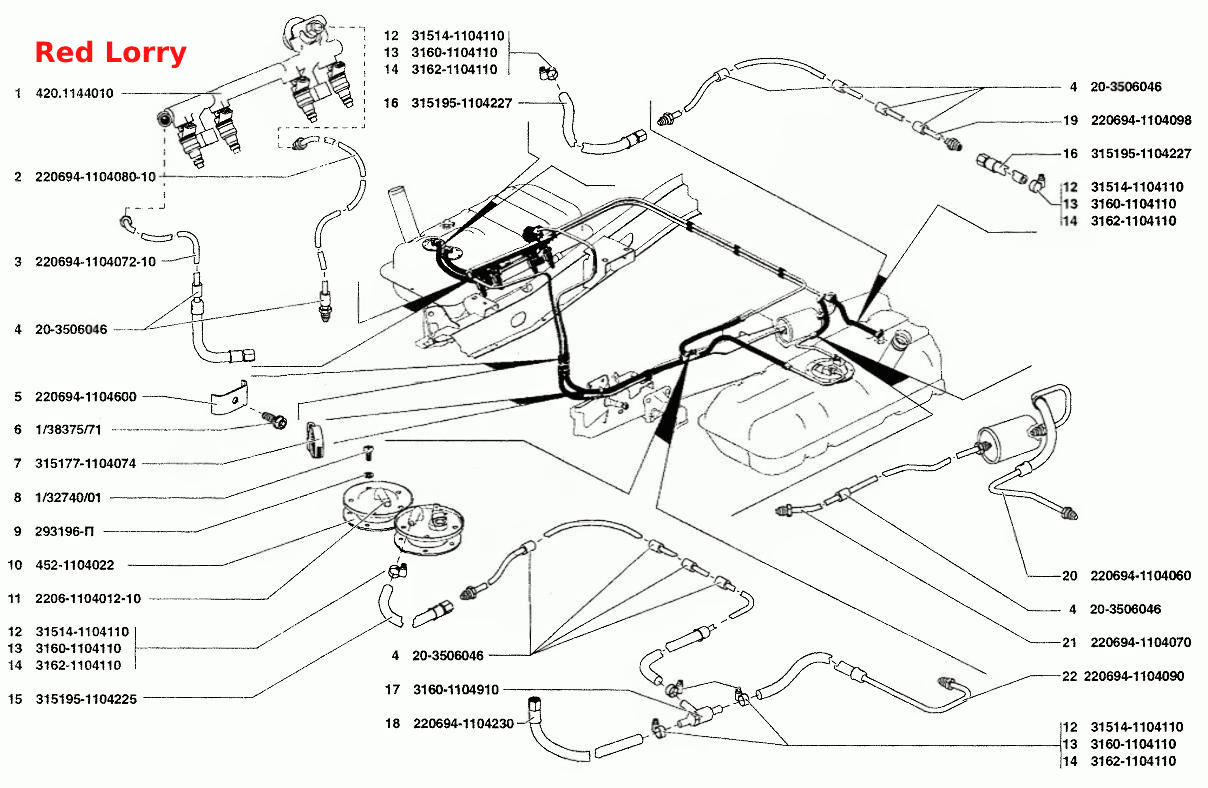

Паливні трубопроводи
100%
Назва деталі
Рампа форсунок
Заводський номер
420.114401
Кількість на модель
1
№
1
Назва деталі
Трубка зливу палива від регулятора тиску
Заводський номер
220694-1104080-10
Кількість на модель
1
№
2
Назва деталі
Трубка подачі палива до паливопроводу на двигуні
Заводський номер
220694-1104072-10
Кількість на модель
1
№
3
Назва деталі
Захисна втулка
Заводський номер
20-3506046
Кількість на модель
3
№
4
Назва деталі
Кріплення для паливопроводів
Заводський номер
220694-1104600
Кількість на модель
1
№
5
Назва деталі
Болт M6х25
Заводський номер
1/38375/71
Кількість на модель
1
№
6
Назва деталі
Хомут
Заводський номер
315177-1104074
Кількість на модель
1
№
7
Назва деталі
Гвинт М125х__NT__2__
Заводський номер
1/32740/01
Кількість на модель
№
8
Назва деталі
Диск
Заводський номер
293196-П
Кількість на модель
№
9
Назва деталі
Прокладка
Заводський номер
452-1104022
Кількість на модель
№
10
Назва деталі
Трубка с фланцем
Заводський номер
2206-1104012-10
Кількість на модель
№
11
Назва деталі
Черв'ячний хомут у зборі
Заводський номер
31514-1104110
Кількість на модель
№
12
Назва деталі
Черв'ячний хомут
Заводський номер
3160-1104110
Кількість на модель
№
13
Назва деталі
Черв'ячний хомут
Заводський номер
3162-1104110
Кількість на модель
№
14
Назва деталі
З'єднувальний шланг
Заводський номер
315195-1104225
Кількість на модель
№
15
Назва деталі
З'єднувальний шланг
Заводський номер
315195-1104227
Кількість на модель
№
16
Назва деталі
Струменевий насос
Заводський номер
3160-1104910-10
Кількість на модель
№
17
Назва деталі
З'єднувальний шланг із наконечником
Заводський номер
220694-1104230
Кількість на модель
№
18
Назва деталі
Пароводоповітряна трубка
Заводський номер
220694-1104098
Кількість на модель
№
19
Назва деталі
Трубка від електробензонасоса до фільтра тонкого очищення палива
Заводський номер
220694-1104060
Кількість на модель
№
20
Назва деталі
Трубка подачі палива від фільтра тонкого очищення палива
Заводський номер
220694-1104070
Кількість на модель
1
№
21
Назва деталі
Шланг від струменевого насоса до занурювального модуля
Заводський номер
220694-1104090
Кількість на модель
№
22
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Рампа форсунок | 420.114401 | 1 | 1 | 1 | |||
| 2 | Трубка зливу палива від регулятора тиску | 220694-1104080-10 | 1 | 1 | 2 | |||
| 3 | Трубка подачі палива до паливопроводу на двигуні | 220694-1104072-10 | 1 | 1 | 3 | |||
| 4 | Захисна втулка | 20-3506046 | 3 | 3 | 4 | |||
| 5 | Кріплення для паливопроводів | 220694-1104600 | 1 | 1 | 5 | |||
| 6 | Болт M6х25 | 1/38375/71 | 1 | 1 | 6 | |||
| 7 | Хомут | 315177-1104074 | 1 | 1 | 7 | |||
| 8 | Гвинт М125х__NT__2__ | 1/32740/01 | 8 | |||||
| 9 | Диск | 293196-П | 9 | |||||
| 10 | Прокладка | 452-1104022 | 10 | |||||
| 11 | Трубка с фланцем | 2206-1104012-10 | 11 | |||||
| 12 | Черв'ячний хомут у зборі | 31514-1104110 | 12 | |||||
| 13 | Черв'ячний хомут | 3160-1104110 | 13 | |||||
| 14 | Черв'ячний хомут | 3162-1104110 | 14 | |||||
| 15 | З'єднувальний шланг | 315195-1104225 | 15 | |||||
| 16 | З'єднувальний шланг | 315195-1104227 | 16 | |||||
| 17 | Струменевий насос | 3160-1104910-10 | 17 | |||||
| 18 | З'єднувальний шланг із наконечником | 220694-1104230 | 18 | |||||
| 19 | Пароводоповітряна трубка | 220694-1104098 | 19 | |||||
| 20 | Трубка від електробензонасоса до фільтра тонкого очищення палива | 220694-1104060 | 20 | |||||
| 21 | Трубка подачі палива від фільтра тонкого очищення палива | 220694-1104070 | 1 | 1 | 21 | |||
| 22 | Шланг від струменевого насоса до занурювального модуля | 220694-1104090 | 22 |
