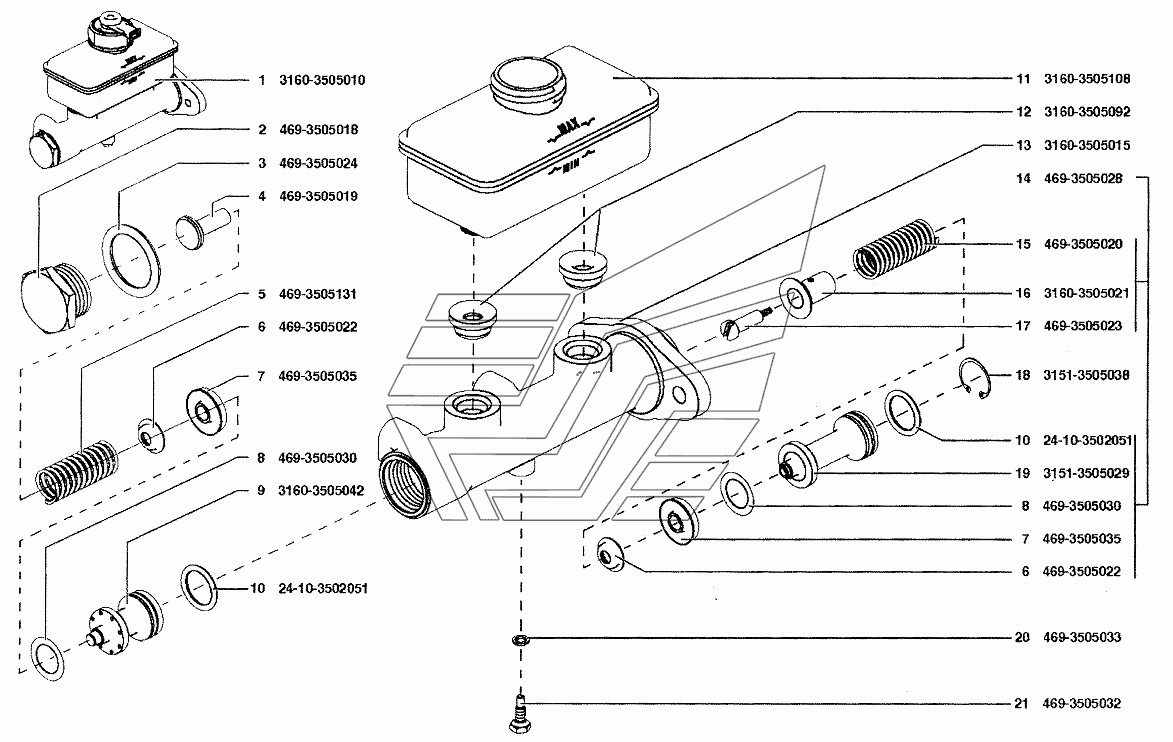

Головний гальмівний циліндр
100%
Назва деталі
Головний циліндр гідрогальм
Заводський номер
3160-3505010
Кількість на модель
1
№
1
Назва деталі
Затор
Заводський номер
469-3505018
Кількість на модель
1
№
2
Назва деталі
Прокладка
Заводський номер
469-3505024
Кількість на модель
1
№
3
Назва деталі
Вкладиш пробки картера
Заводський номер
469-3505019
Кількість на модель
1
№
4
Назва деталі
Поворотна пружина вторинного поршня
Заводський номер
469-3505131
Кількість на модель
1
№
5
Назва деталі
Сідло пружини
Заводський номер
469-3505022
Кількість на модель
2
№
6
Назва деталі
Ущільнювальна манжета поршня
Заводський номер
469-3505035
Кількість на модель
2
№
7
Назва деталі
Диск
Заводський номер
469-3505030
Кількість на модель
2
№
8
Назва деталі
Поршень головного циліндра (вторинний)
Заводський номер
3160-3505042
Кількість на модель
1
№
9
Назва деталі
Ущільнювальне кільце
Заводський номер
24-10-3502051
Кількість на модель
2
№
10
Назва деталі
Резервуар головного циліндра
Заводський номер
3160-3505108
Кількість на модель
1
№
11
Назва деталі
З'єднувальна втулка
Заводський номер
3160-3505092
Кількість на модель
2
№
12
Назва деталі
Корпус головного циліндра
Заводський номер
3160-3505015
Кількість на модель
1
№
13
Назва деталі
Первинний поршень із пружиною у зборі
Заводський номер
469-3505028
Кількість на модель
1
№
14
Назва деталі
Пружина
Заводський номер
469-3505020
Кількість на модель
1
№
15
Назва деталі
Тримач пружини первинного поршня головного циліндра
Заводський номер
3160-3505021
Кількість на модель
1
№
16
Назва деталі
Гвинт кріплення пружини первинного поршня
Заводський номер
3160-3505023
Кількість на модель
1
№
17
Назва деталі
Стопорне кільце первинного поршня
Заводський номер
3151-3505038
Кількість на модель
1
№
18
Назва деталі
Поршень головного циліндра (первинний)
Заводський номер
3151-3505029
Кількість на модель
1
№
19
Назва деталі
Прокладка
Заводський номер
469-3505033
Кількість на модель
1
№
20
Назва деталі
Опорний болт
Заводський номер
469-3505032
Кількість на модель
1
№
21
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Головний циліндр гідрогальм | 3160-3505010 | 1 | 1 | 1 | |||
| 2 | Затор | 469-3505018 | 1 | 1 | 2 | |||
| 3 | Прокладка | 469-3505024 | 1 | 1 | 3 | |||
| 4 | Вкладиш пробки картера | 469-3505019 | 1 | 1 | 4 | |||
| 5 | Поворотна пружина вторинного поршня | 469-3505131 | 1 | 1 | 5 | |||
| 6 | Сідло пружини | 469-3505022 | 2 | 2 | 6 | |||
| 7 | Ущільнювальна манжета поршня | 469-3505035 | 2 | 2 | 7 | |||
| 8 | Диск | 469-3505030 | 2 | 2 | 8 | |||
| 9 | Поршень головного циліндра (вторинний) | 3160-3505042 | 1 | 1 | 9 | |||
| 10 | Ущільнювальне кільце | 24-10-3502051 | 2 | 2 | 10 | |||
| 11 | Резервуар головного циліндра | 3160-3505108 | 1 | 1 | 11 | |||
| 12 | З'єднувальна втулка | 3160-3505092 | 2 | 2 | 12 | |||
| 13 | Корпус головного циліндра | 3160-3505015 | 1 | 1 | 13 | |||
| 14 | Первинний поршень із пружиною у зборі | 469-3505028 | 1 | 1 | 14 | |||
| 15 | Пружина | 469-3505020 | 1 | 1 | 15 | |||
| 16 | Тримач пружини первинного поршня головного циліндра | 3160-3505021 | 1 | 1 | 16 | |||
| 17 | Гвинт кріплення пружини первинного поршня | 3160-3505023 | 1 | 1 | 17 | |||
| 18 | Стопорне кільце первинного поршня | 3151-3505038 | 1 | 1 | 18 | |||
| 19 | Поршень головного циліндра (первинний) | 3151-3505029 | 1 | 1 | 19 | |||
| 20 | Прокладка | 469-3505033 | 1 | 1 | 20 | |||
| 21 | Опорний болт | 469-3505032 | 1 | 1 | 21 |
