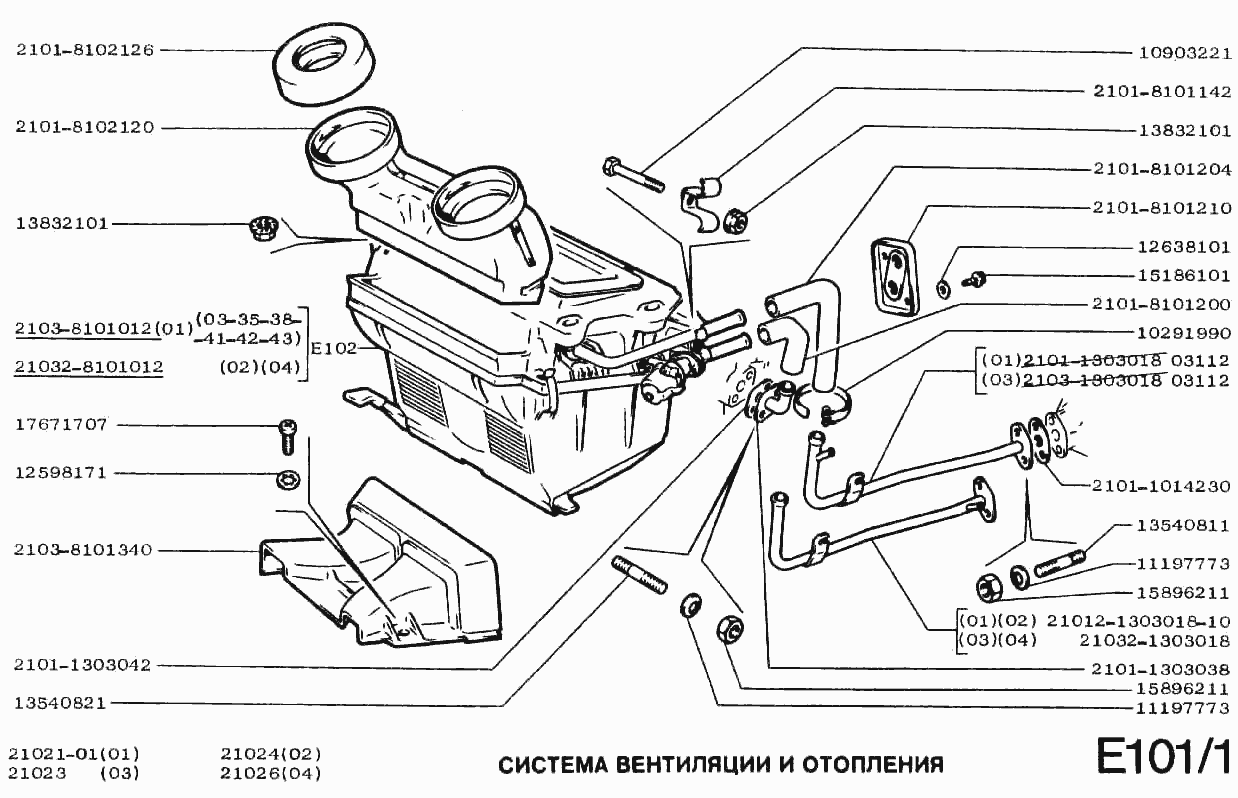

Система вентиляції та опалення
100%
Назва деталі
Болт.
Заводський номер
10903221
Кількість на модель
1
№
Назва деталі
Відвідна труба
Заводський номер
21032-1303018
Кількість на модель
1
№
Назва деталі
Підводна труба
Заводський номер
2101-1303038
Кількість на модель
1
№
Назва деталі
Ущільнювач повітропроводу
Заводський номер
2101-8102126
Кількість на модель
2
№
Назва деталі
Ущільнювач труб
Заводський номер
2101-8101210
Кількість на модель
1
№
Назва деталі
Стрічковий хомут
Заводський номер
10291990
Кількість на модель
4
№
Назва деталі
Диск
Заводський номер
12638101
Кількість на модель
2
№
Назва деталі
Стопорна шайба
Заводський номер
12598171
Кількість на модель
2
№
Назва деталі
Конічна пружинна шайба
Заводський номер
11197773
Кількість на модель
4
№
Назва деталі
Відвідний шланг обігрівача
Заводський номер
2101-8101204
Кількість на модель
1
№
Назва деталі
Підвідний шланг обігрівача
Заводський номер
2101-8101200
Кількість на модель
1
№
Назва деталі
Шпилька М6х14
Заводський номер
13540811
Кількість на модель
2
№
Назва деталі
Шпилька М6х14
Заводський номер
13540821
Кількість на модель
2
№
Назва деталі
Відвідна труба
Заводський номер
21012-1303018-10
Кількість на модель
1
№
Назва деталі
Відвідна труба
Заводський номер
2103-1303018
Кількість на модель
1
№
Назва деталі
Саморізний гвинт
Заводський номер
15186101
Кількість на модель
2
№
Назва деталі
Саморізний гвинт
Заводський номер
17671707
Кількість на модель
2
№
Назва деталі
Повітропровід
Заводський номер
2101-8102120
Кількість на модель
1
№
Назва деталі
Повітропровід внутрішньої вентиляції
Заводський номер
2103-8101340
Кількість на модель
1
№
Назва деталі
Гайка М6
Заводський номер
15896211
Кількість на модель
4
№
Назва деталі
Гайка М6 із зубчастим обідком
Заводський номер
13832101
Кількість на модель
5
№
Назва деталі
Кронштейн
Заводський номер
2101-8101142
Кількість на модель
1
№
Назва деталі
Обігрівач
Заводський номер
2103-8101012
Кількість на модель
1
№
Назва деталі
Обігрівач
Заводський номер
21032-8101012
Кількість на модель
1
№
Назва деталі
Прокладка
Заводський номер
2101-1014230
Кількість на модель
1
№
Назва деталі
Прокладка фланця
Заводський номер
2101-1303042
Кількість на модель
1
№
Назва деталі
Відвідна труба
Заводський номер
2101-1303018
Кількість на модель
1
№
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Болт. | 10903221 | 1 | 1 | |||||
| Відвідна труба | 21032-1303018 | 1 | 1 | |||||
| Підводна труба | 2101-1303038 | 1 | 1 | |||||
| Ущільнювач повітропроводу | 2101-8102126 | 2 | 2 | |||||
| Ущільнювач труб | 2101-8101210 | 1 | 1 | |||||
| Стрічковий хомут | 10291990 | 4 | 4 | |||||
| Диск | 12638101 | 2 | 2 | |||||
| Стопорна шайба | 12598171 | 2 | 2 | |||||
| Конічна пружинна шайба | 11197773 | 4 | 4 | |||||
| Відвідний шланг обігрівача | 2101-8101204 | 1 | 1 | |||||
| Підвідний шланг обігрівача | 2101-8101200 | 1 | 1 | |||||
| Шпилька М6х14 | 13540811 | 2 | 2 | |||||
| Шпилька М6х14 | 13540821 | 2 | 2 | |||||
| Відвідна труба | 21012-1303018-10 | 1 | 1 | |||||
| Відвідна труба | 2103-1303018 | 1 | 1 | |||||
| Саморізний гвинт | 15186101 | 2 | 2 | |||||
| Саморізний гвинт | 17671707 | 2 | 2 | |||||
| Повітропровід | 2101-8102120 | 1 | 1 | |||||
| Повітропровід внутрішньої вентиляції | 2103-8101340 | 1 | 1 | |||||
| Гайка М6 | 15896211 | 4 | 4 | |||||
| Гайка М6 із зубчастим обідком | 13832101 | 5 | 5 | |||||
| Кронштейн | 2101-8101142 | 1 | 1 | |||||
| Обігрівач | 2103-8101012 | 1 | 1 | |||||
| Обігрівач | 21032-8101012 | 1 | 1 | |||||
| Прокладка | 2101-1014230 | 1 | 1 | |||||
| Прокладка фланця | 2101-1303042 | 1 | 1 | |||||
| Відвідна труба | 2101-1303018 | 1 | 1 |
