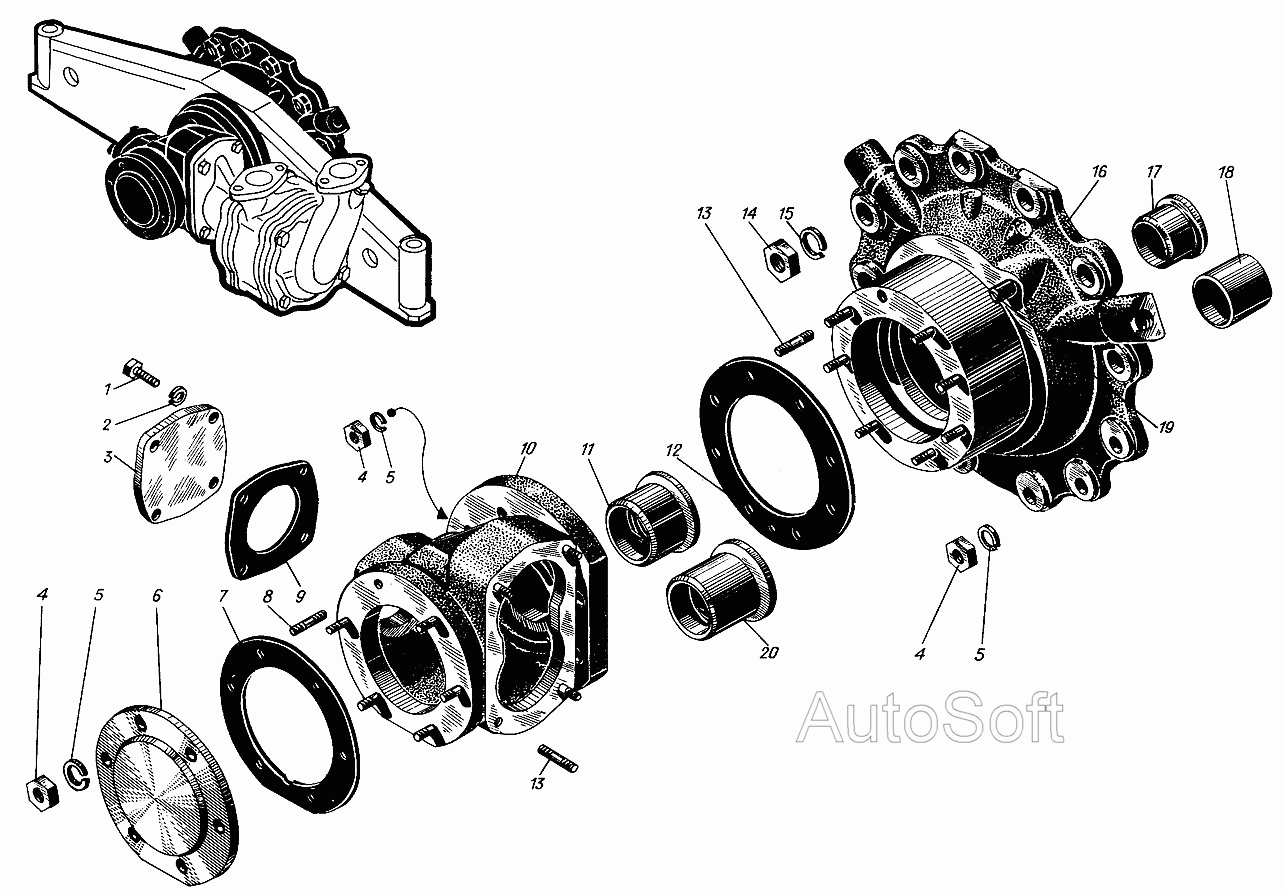

Корпус приводу насоса забортної води
100%
Назва деталі
Корпус приводу насоса забортної води
Заводський номер
сб.1284-02-2
Кількість на модель
№
Назва деталі
Корпус приводу насоса забортної води
Заводський номер
сб.1284-02-1
Кількість на модель
№
Назва деталі
Корпус приводу насоса забортної води
Заводський номер
сб.1284Л-02
Кількість на модель
№
Назва деталі
Bolt Mx
Заводський номер
556-07
Кількість на модель
№
1
Назва деталі
Шайба Т
Заводський номер
353-24
Кількість на модель
№
2
Назва деталі
Кришка
Заводський номер
524-39
Кількість на модель
№
3
Назва деталі
Гайка M
Заводський номер
351-50
Кількість на модель
№
4
Назва деталі
Шайба Т
Заводський номер
353-26
Кількість на модель
№
5
Назва деталі
Кришка
Заводський номер
524-37-2
Кількість на модель
№
6
Назва деталі
Прокладка
Заводський номер
524-38-1
Кількість на модель
№
7
Назва деталі
Шпилька Мх
Заводський номер
550-119
Кількість на модель
№
8
Назва деталі
Прокладка
Заводський номер
524-40
Кількість на модель
№
9
Назва деталі
Корпус приводу
Заводський номер
584-11
Кількість на модель
№
10
Назва деталі
Корпус приводу
Заводський номер
524-11-1
Кількість на модель
№
10
Назва деталі
Втулка
Заводський номер
584-13
Кількість на модель
№
11
Назва деталі
Прокладка
Заводський номер
514-37
Кількість на модель
№
12
Назва деталі
Шпилька Мх
Заводський номер
550-118
Кількість на модель
№
13
Назва деталі
Гайка M
Заводський номер
551-03
Кількість на модель
№
14
Назва деталі
Шайба пружинна Н
Заводський номер
353-28
Кількість на модель
№
15
Назва деталі
Опора передня
Заводський номер
1284-12-2-01
Кількість на модель
№
16
Назва деталі
Опора передня
Заводський номер
1284Л-12-1
Кількість на модель
№
16
Назва деталі
Втулка
Заводський номер
514-33
Кількість на модель
№
17
Назва деталі
Втулка
Заводський номер
584Л-75
Кількість на модель
№
18
Назва деталі
Штифт циліндричний х
Заводський номер
552-04
Кількість на модель
№
19
Назва деталі
Втулка
Заводський номер
524-13
Кількість на модель
№
20
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Корпус приводу насоса забортної води | сб.1284-02-2 | |||||||
| Корпус приводу насоса забортної води | сб.1284-02-1 | |||||||
| Корпус приводу насоса забортної води | сб.1284Л-02 | |||||||
| 1 | Bolt Mx | 556-07 | 1 | |||||
| 2 | Шайба Т | 353-24 | 2 | |||||
| 3 | Кришка | 524-39 | 3 | |||||
| 4 | Гайка M | 351-50 | 4 | |||||
| 5 | Шайба Т | 353-26 | 5 | |||||
| 6 | Кришка | 524-37-2 | 6 | |||||
| 7 | Прокладка | 524-38-1 | 7 | |||||
| 8 | Шпилька Мх | 550-119 | 8 | |||||
| 9 | Прокладка | 524-40 | 9 | |||||
| 10 | Корпус приводу | 584-11 | 10 | |||||
| 10 | Корпус приводу | 524-11-1 | 10 | |||||
| 11 | Втулка | 584-13 | 11 | |||||
| 12 | Прокладка | 514-37 | 12 | |||||
| 13 | Шпилька Мх | 550-118 | 13 | |||||
| 14 | Гайка M | 551-03 | 14 | |||||
| 15 | Шайба пружинна Н | 353-28 | 15 | |||||
| 16 | Опора передня | 1284-12-2-01 | 16 | |||||
| 16 | Опора передня | 1284Л-12-1 | 16 | |||||
| 17 | Втулка | 514-33 | 17 | |||||
| 18 | Втулка | 584Л-75 | 18 | |||||
| 19 | Штифт циліндричний х | 552-04 | 19 | |||||
| 20 | Втулка | 524-13 | 20 |
