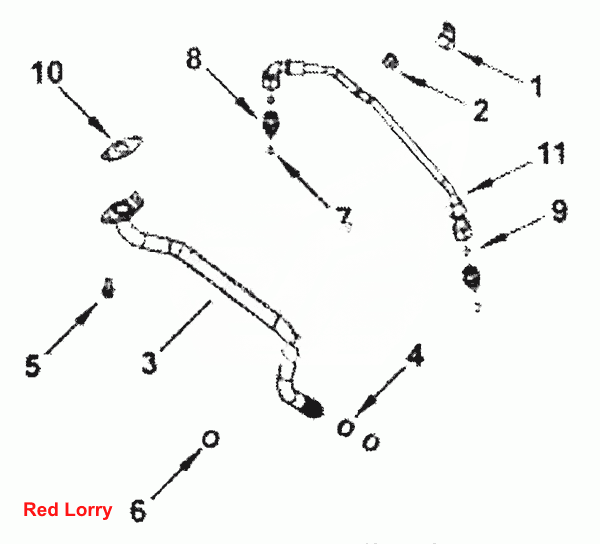

Трубопроводи турбокомпресора
100%
Назва деталі
Трубопроводи турбокомпресора
Заводський номер
TP97212
Кількість на модель
1
№
Назва деталі
З'єднувач
Заводський номер
3287573
Кількість на модель
1
№
Назва деталі
Штуцер із зовнішньою різьбою
Заводський номер
3922789
Кількість на модель
2
№
Назва деталі
трубка-державка
Заводський номер
3965818
Кількість на модель
1
№
1
Назва деталі
Горіх
Заводський номер
3093828
Кількість на модель
1
№
2
Назва деталі
Трубка
Заводський номер
3287574
Кількість на модель
1
№
3
Назва деталі
Ущільнювальне кільце
Заводський номер
3928624
Кількість на модель
2
№
4
Назва деталі
Шестигранний болт із фланцевою головкою
Заводський номер
3900630
Кількість на модель
2
№
5
Назва деталі
Розширювальна пробка
Заводський номер
3920706
Кількість на модель
1
№
6
Назва деталі
Кільцеве ущільнення
Заводський номер
3678603
Кількість на модель
1
№
7
Назва деталі
Штуцер із зовнішньою різьбою
Заводський номер
3922790
Кількість на модель
1
№
8
Назва деталі
Ущільнювальне кільце
Заводський номер
3922794
Кількість на модель
1
№
9
Назва деталі
Прокладка
Заводський номер
4891288
Кількість на модель
1
№
10
Назва деталі
Гнучкий шланг
Заводський номер
4899794
Кількість на модель
1
№
11
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Трубопроводи турбокомпресора | TP97212 | 1 | 1 | |||||
| З'єднувач | 3287573 | 1 | 1 | |||||
| Штуцер із зовнішньою різьбою | 3922789 | 2 | 2 | |||||
| 1 | трубка-державка | 3965818 | 1 | 1 | 1 | |||
| 2 | Горіх | 3093828 | 1 | 1 | 2 | |||
| 3 | Трубка | 3287574 | 1 | 1 | 3 | |||
| 4 | Ущільнювальне кільце | 3928624 | 2 | 2 | 4 | |||
| 5 | Шестигранний болт із фланцевою головкою | 3900630 | 2 | 2 | 5 | |||
| 6 | Розширювальна пробка | 3920706 | 1 | 1 | 6 | |||
| 7 | Кільцеве ущільнення | 3678603 | 1 | 1 | 7 | |||
| 8 | Штуцер із зовнішньою різьбою | 3922790 | 1 | 1 | 8 | |||
| 9 | Ущільнювальне кільце | 3922794 | 1 | 1 | 9 | |||
| 10 | Прокладка | 4891288 | 1 | 1 | 10 | |||
| 11 | Гнучкий шланг | 4899794 | 1 | 1 | 11 |
