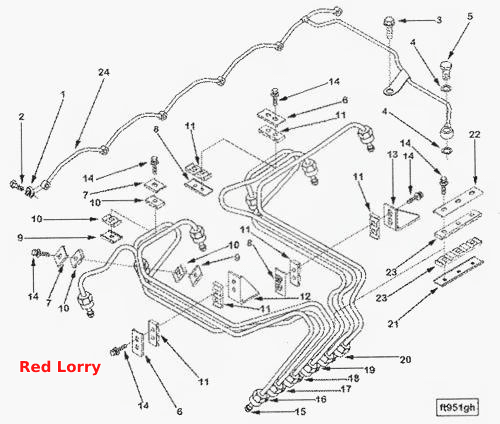

FT9901- Система паливопроводів
100%
Назва деталі
Система паливопроводів
Заводський номер
FT9901-02
Кількість на модель
№
Назва деталі
Банджо-печатка
Заводський номер
3903380
Кількість на модель
6
№
1
Назва деталі
Гвинт, з'єднувальний елемент типу банджо
Заводський номер
3905307
Кількість на модель
6
№
2
Назва деталі
Гвинт із шестигранною головкою
Заводський номер
3918109
Кількість на модель
1
№
3
Назва деталі
ПЛОМБУВАННЯ
Заводський номер
3918188
Кількість на модель
2
№
4
Назва деталі
ПЕРЕВІРКА
Заводський номер
3924726
Кількість на модель
1
№
5
Назва деталі
Кріплення для трубки
Заводський номер
3904519
Кількість на модель
2
№
6
Назва деталі
Кріплення для трубки
Заводський номер
3904711
Кількість на модель
2
№
7
Назва деталі
Трубка
Заводський номер
3917716
Кількість на модель
2
№
8
Назва деталі
Трубка
Заводський номер
3917717
Кількість на модель
2
№
9
Назва деталі
Вібрація
Заводський номер
3917746
Кількість на модель
4
№
10
Назва деталі
Вібрація
Заводський номер
3917747
Кількість на модель
6
№
11
Назва деталі
Кріплення для трубки
Заводський номер
3920414
Кількість на модель
№
12
Назва деталі
Кріплення для трубки
Заводський номер
3920415
Кількість на модель
№
13
Назва деталі
Шайба з болтом
Заводський номер
3920854
Кількість на модель
11
№
14
Назва деталі
Трубка, форсунка. Циліндр N1
Заводський номер
3925805
Кількість на модель
№
15
Назва деталі
Трубка, форсунка. Циліндр N2
Заводський номер
3925806
Кількість на модель
№
16
Назва деталі
Трубка, форсунка. Циліндр N3
Заводський номер
3925807
Кількість на модель
№
17
Назва деталі
Трубка, форсунка. Циліндр N4
Заводський номер
3925808
Кількість на модель
№
18
Назва деталі
Трубка, форсунка. Циліндр N5
Заводський номер
3925809
Кількість на модель
№
19
Назва деталі
Трубка, форсунка. Циліндр N6
Заводський номер
3925810
Кількість на модель
№
20
Назва деталі
Кріплення для трубки
Заводський номер
3925811
Кількість на модель
№
21
Назва деталі
Кріплення для трубки
Заводський номер
3925812
Кількість на модель
№
22
Назва деталі
гаситель вібрації
Заводський номер
3925813
Кількість на модель
2
№
23
Назва деталі
Паливопровід
Заводський номер
3926103
Кількість на модель
1
№
24
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Система паливопроводів | FT9901-02 | |||||||
| 1 | Банджо-печатка | 3903380 | 6 | 6 | 1 | |||
| 2 | Гвинт, з'єднувальний елемент типу банджо | 3905307 | 6 | 6 | 2 | |||
| 3 | Гвинт із шестигранною головкою | 3918109 | 1 | 1 | 3 | |||
| 4 | ПЛОМБУВАННЯ | 3918188 | 2 | 2 | 4 | |||
| 5 | ПЕРЕВІРКА | 3924726 | 1 | 1 | 5 | |||
| 6 | Кріплення для трубки | 3904519 | 2 | 2 | 6 | |||
| 7 | Кріплення для трубки | 3904711 | 2 | 2 | 7 | |||
| 8 | Трубка | 3917716 | 2 | 2 | 8 | |||
| 9 | Трубка | 3917717 | 2 | 2 | 9 | |||
| 10 | Вібрація | 3917746 | 4 | 4 | 10 | |||
| 11 | Вібрація | 3917747 | 6 | 6 | 11 | |||
| 12 | Кріплення для трубки | 3920414 | 12 | |||||
| 13 | Кріплення для трубки | 3920415 | 13 | |||||
| 14 | Шайба з болтом | 3920854 | 11 | 11 | 14 | |||
| 15 | Трубка, форсунка. Циліндр N1 | 3925805 | 15 | |||||
| 16 | Трубка, форсунка. Циліндр N2 | 3925806 | 16 | |||||
| 17 | Трубка, форсунка. Циліндр N3 | 3925807 | 17 | |||||
| 18 | Трубка, форсунка. Циліндр N4 | 3925808 | 18 | |||||
| 19 | Трубка, форсунка. Циліндр N5 | 3925809 | 19 | |||||
| 20 | Трубка, форсунка. Циліндр N6 | 3925810 | 20 | |||||
| 21 | Кріплення для трубки | 3925811 | 21 | |||||
| 22 | Кріплення для трубки | 3925812 | 22 | |||||
| 23 | гаситель вібрації | 3925813 | 2 | 2 | 23 | |||
| 24 | Паливопровід | 3926103 | 1 | 1 | 24 |
