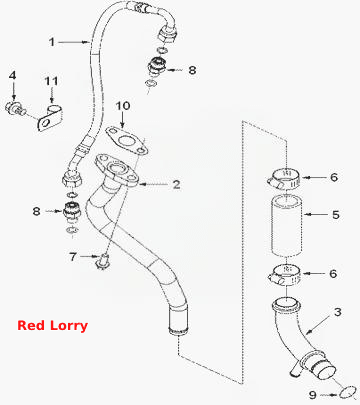

TP97218 Встановлення трубок змащення турбокомпресора
100%
Назва деталі
Трубка підведення масла до турбокомпресора
Заводський номер
3282167
Кількість на модель
1
№
1
Назва деталі
Патрубок зливу масла
Заводський номер
3943819
Кількість на модель
1
№
2
Назва деталі
Патрубок
Заводський номер
3945108
Кількість на модель
1
№
3
Назва деталі
Шестигранний фланцевий болт
Заводський номер
C3093956
Кількість на модель
1
№
4
Назва деталі
Рукав з'єднувальний
Заводський номер
C3286499
Кількість на модель
1
№
5
Назва деталі
Труботримач
Заводський номер
C3412320
Кількість на модель
2
№
6
Назва деталі
Шестигранний болт із фланцем
Заводський номер
C3900630
Кількість на модель
2
№
7
Назва деталі
Прямолінійний штуцер
Заводський номер
C3922789
Кількість на модель
2
№
8
Назва деталі
О-подібне ущільнювальне кільце
Заводський номер
C3931824
Кількість на модель
1
№
9
Назва деталі
Прокладка
Заводський номер
C3937706
Кількість на модель
1
№
10
Назва деталі
Затискач
Заводський номер
C4935913
Кількість на модель
1
№
11
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Трубка підведення масла до турбокомпресора | 3282167 | 1 | 1 | 1 | |||
| 2 | Патрубок зливу масла | 3943819 | 1 | 1 | 2 | |||
| 3 | Патрубок | 3945108 | 1 | 1 | 3 | |||
| 4 | Шестигранний фланцевий болт | C3093956 | 1 | 1 | 4 | |||
| 5 | Рукав з'єднувальний | C3286499 | 1 | 1 | 5 | |||
| 6 | Труботримач | C3412320 | 2 | 2 | 6 | |||
| 7 | Шестигранний болт із фланцем | C3900630 | 2 | 2 | 7 | |||
| 8 | Прямолінійний штуцер | C3922789 | 2 | 2 | 8 | |||
| 9 | О-подібне ущільнювальне кільце | C3931824 | 1 | 1 | 9 | |||
| 10 | Прокладка | C3937706 | 1 | 1 | 10 | |||
| 11 | Затискач | C4935913 | 1 | 1 | 11 |
