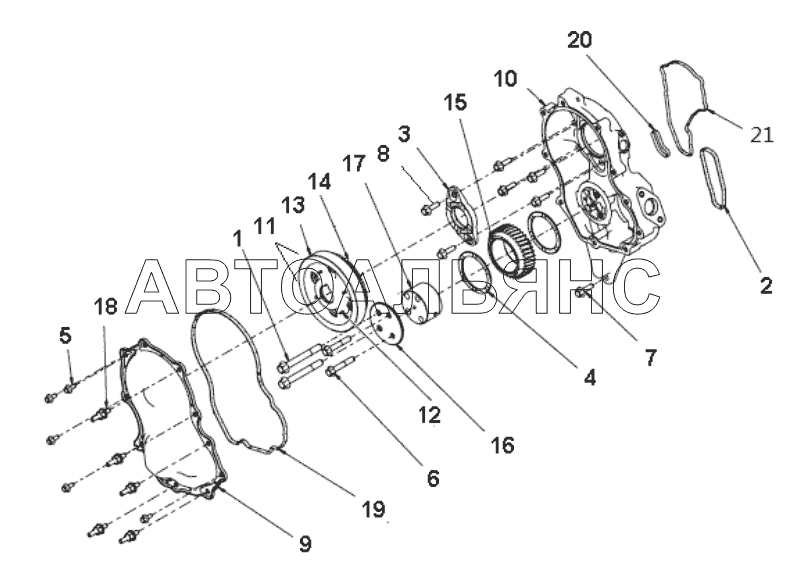

Машинне відділення
100%
Назва деталі
Гвинт, шестигранна головка з фланцем ca
Заводський номер
3680437
Кількість на модель
2
№
1
Назва деталі
УЩІЛЬНЕННЯ, КОРПУС РЕДУКТОРА
Заводський номер
C2864829
Кількість на модель
1
№
2
Назва деталі
Підшипник, тяга
Заводський номер
C2874083
Кількість на модель
1
№
3
Назва деталі
Підшипник, тяга
Заводський номер
C2874329
Кількість на модель
2
№
4
Назва деталі
Шестигранний болт із фланцем
Заводський номер
C3900629
Кількість на модель
5
№
5
Назва деталі
Шестигранний болт із фланцем
Заводський номер
C3900635
Кількість на модель
2
№
6
Назва деталі
Шестигранний болт із фланцем
Заводський номер
C3925344
Кількість на модель
5
№
7
Назва деталі
Обкладинка, передача
Заводський номер
C4327429
Кількість на модель
1
№
9
Назва деталі
Житло, обладнання
Заводський номер
C4327431
Кількість на модель
1
№
10
Назва деталі
Шестерня, розподільний вал
Заводський номер
C4327434
Кількість на модель
1
№
11
Назва деталі
Гвинт, шестигранна головка з фланцем ca
Заводський номер
C3093921
Кількість на модель
4
№
12
Назва деталі
Шестерня, розподільний вал
Заводський номер
C4327561
Кількість на модель
1
№
13
Назва деталі
ПЛАСТИНА, ДАТЧИК ПОЛОЖЕННЯ
Заводський номер
C4975198
Кількість на модель
1
№
14
Назва деталі
Передача, холостий хід
Заводський номер
C4327556
Кількість на модель
1
№
15
Назва деталі
Фіксатор, шестерня
Заводський номер
C4327563
Кількість на модель
1
№
16
Назва деталі
Вал, холостий хід
Заводський номер
C4327564
Кількість на модель
1
№
17
Назва деталі
Гвинтова, шпилькована кришка фланця
Заводський номер
C4929065
Кількість на модель
5
№
18
Назва деталі
ПЛОМБА, ЛИЦЬОВА ОБКЛАДИНКА
Заводський номер
C4974921
Кількість на модель
1
№
19
Назва деталі
УЩІЛЬНЕННЯ, КОРПУС РЕДУКТОРА
Заводський номер
C4975284
Кількість на модель
1
№
20
Назва деталі
УЩІЛЬНЕННЯ, КОРПУС РЕДУКТОРА
Заводський номер
C4975285
Кількість на модель
1
№
21
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Гвинт, шестигранна головка з фланцем ca | 3680437 | 2 | 2 | 1 | |||
| 2 | УЩІЛЬНЕННЯ, КОРПУС РЕДУКТОРА | C2864829 | 1 | 1 | 2 | |||
| 3 | Підшипник, тяга | C2874083 | 1 | 1 | 3 | |||
| 4 | Підшипник, тяга | C2874329 | 2 | 2 | 4 | |||
| 5 | Шестигранний болт із фланцем | C3900629 | 5 | 5 | 5 | |||
| 6 | Шестигранний болт із фланцем | C3900635 | 2 | 2 | 6 | |||
| 7 | Шестигранний болт із фланцем | C3925344 | 5 | 5 | 7 | |||
| 9 | Обкладинка, передача | C4327429 | 1 | 1 | 9 | |||
| 10 | Житло, обладнання | C4327431 | 1 | 1 | 10 | |||
| 11 | Шестерня, розподільний вал | C4327434 | 1 | 1 | 11 | |||
| 12 | Гвинт, шестигранна головка з фланцем ca | C3093921 | 4 | 4 | 12 | |||
| 13 | Шестерня, розподільний вал | C4327561 | 1 | 1 | 13 | |||
| 14 | ПЛАСТИНА, ДАТЧИК ПОЛОЖЕННЯ | C4975198 | 1 | 1 | 14 | |||
| 15 | Передача, холостий хід | C4327556 | 1 | 1 | 15 | |||
| 16 | Фіксатор, шестерня | C4327563 | 1 | 1 | 16 | |||
| 17 | Вал, холостий хід | C4327564 | 1 | 1 | 17 | |||
| 18 | Гвинтова, шпилькована кришка фланця | C4929065 | 5 | 5 | 18 | |||
| 19 | ПЛОМБА, ЛИЦЬОВА ОБКЛАДИНКА | C4974921 | 1 | 1 | 19 | |||
| 20 | УЩІЛЬНЕННЯ, КОРПУС РЕДУКТОРА | C4975284 | 1 | 1 | 20 | |||
| 21 | УЩІЛЬНЕННЯ, КОРПУС РЕДУКТОРА | C4975285 | 1 | 1 | 21 |
