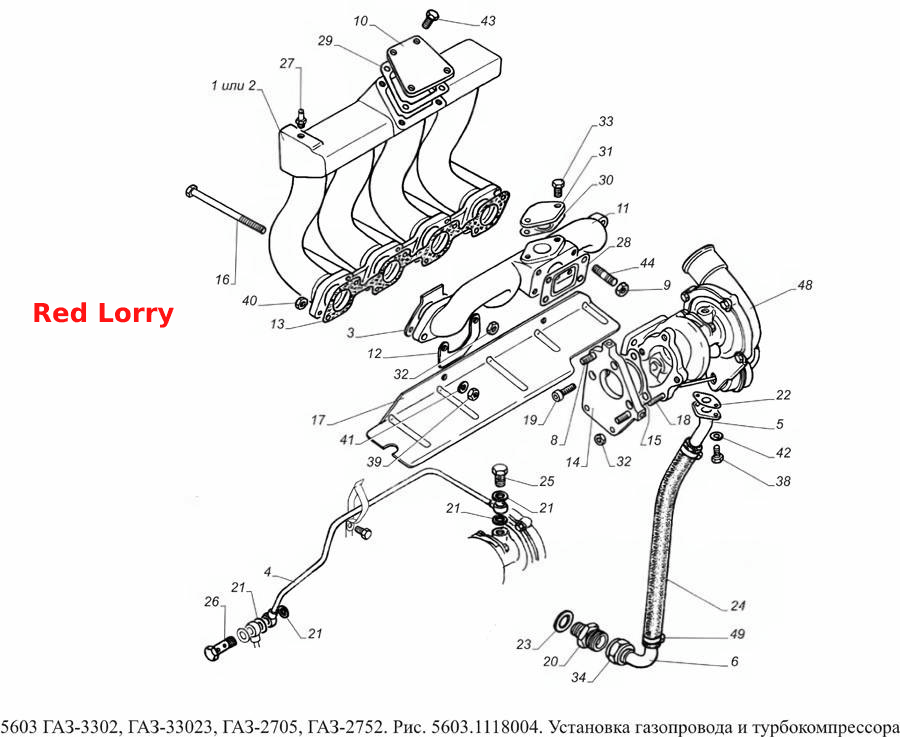

Встановлення газопроводу і турбокомпресора
100%
Назва деталі
Труба впускна
Заводський номер
560.1008012
Кількість на модель
1
№
1
Назва деталі
Труба впускна
Заводський номер
560.1008015-11
Кількість на модель
1
№
2
Назва деталі
Прокладка колектора
Заводський номер
560.1008027
Кількість на модель
1
№
3
Назва деталі
Маслопровід
Заводський номер
560.1118330-10
Кількість на модель
1
№
4
Назва деталі
Трубка зливу з фланцем
Заводський номер
560.1118340-10
Кількість на модель
1
№
5
Назва деталі
Труба з'єднувальна з ніпелем
Заводський номер
4301-8120050
Кількість на модель
1
№
6
Назва деталі
Шпилька М10х1-4hх38
Заводський номер
291771-П5
Кількість на модель
2
№
8
Назва деталі
Гайка М10х1
Заводський номер
292765-П
Кількість на модель
4
№
9
Назва деталі
Заглушка
Заводський номер
562.1008016
Кількість на модель
1
№
10
Назва деталі
Колектор випускний
Заводський номер
560.1008025-01
Кількість на модель
1
№
11
Назва деталі
Пластина колектора
Заводський номер
560.1008059
Кількість на модель
4
№
12
Назва деталі
Прокладка впускної труби
Заводський номер
560.1008080
Кількість на модель
1
№
13
Назва деталі
Проставка
Заводський номер
560.1008107
Кількість на модель
1
№
14
Назва деталі
Прокладка випускного патрубка
Заводський номер
560.1008109
Кількість на модель
1
№
15
Назва деталі
Bolt Mx
Заводський номер
560.1008119
Кількість на модель
4
№
16
Назва деталі
Кожух колектора
Заводський номер
560.1008190
Кількість на модель
1
№
17
Назва деталі
Шпилька М8х30
Заводський номер
560.1008301
Кількість на модель
2
№
18
Назва деталі
Bolt Mx
Заводський номер
5601.1008303
Кількість на модель
3
№
19
Назва деталі
Штуцер зливу
Заводський номер
560.1118350
Кількість на модель
1
№
20
Назва деталі
Прокладка
Заводський номер
560.1118355
Кількість на модель
4
№
21
Назва деталі
Прокладка фланця трубки зливу
Заводський номер
560.1118358
Кількість на модель
1
№
22
Назва деталі
Прокладка
Заводський номер
560.1118361
Кількість на модель
1
№
23
Назва деталі
Шланг зливу масла з турбокомпресора
Заводський номер
560.1118373-10
Кількість на модель
1
№
24
Назва деталі
Болт- штуцер
Заводський номер
560.1118381
Кількість на модель
1
№
25
Назва деталі
Болт- штуцер подвійний
Заводський номер
560.1118383
Кількість на модель
1
№
26
Назва деталі
Штуцер
Заводський номер
560.1118386-01
Кількість на модель
1
№
27
Назва деталі
Прокладка турбокомпресора
Заводський номер
560.1118410
Кількість на модель
1
№
28
Назва деталі
Прокладка нагнітального патрубка
Заводський номер
560.1118414
Кількість на модель
1
№
29
Назва деталі
Установка заглушки
Заводський номер
560.1118521
Кількість на модель
1
№
30
Назва деталі
Заглушка нагнітального патрубка
Заводський номер
560.1118523
Кількість на модель
1
№
31
Назва деталі
Гайка М8 із самозатисканням
Заводський номер
562.1118611
Кількість на модель
10
№
32
Назва деталі
Bolt Mx
Заводський номер
560.1213023
Кількість на модель
2
№
33
Назва деталі
Гайка з накидним ключем
Заводський номер
3306-8120052
Кількість на модель
1
№
34
Назва деталі
Болт M6x20 (3802331/0)
Заводський номер
290532-71
Кількість на модель
2
№
38
Назва деталі
Гайка M
Заводський номер
250508-П29
Кількість на модель
2
№
39
Назва деталі
Гайка М6-6Н
Заводський номер
45 9955 1819
Кількість на модель
4
№
40
Назва деталі
Диск 37.001.144-96 OST __NT__2__6
Заводський номер
252004-П29
Кількість на модель
2
№
41
Назва деталі
Диск 37.001.115-75T OST __NT__2__6
Заводський номер
252134-П2
Кількість на модель
2
№
42
Назва деталі
Болт М8-6gх20 для кріплення регулятора тиску гальм до кронштейна та кронштейна регулятора тиску гальм до кузова
Заводський номер
45 9376 1119
Кількість на модель
4
№
43
Назва деталі
Шпилька М10х (1-4Н/1,5-сп)х15 для кріплення пластини підйому двигуна
Заводський номер
291788-П29
Кількість на модель
4
№
44
Назва деталі
Турбокомпресор С
Заводський номер
С12-182-03
Кількість на модель
1
№
48
Назва деталі
Хомут
Заводський номер
45 3114 9906
Кількість на модель
2
№
49
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Труба впускна | 560.1008012 | 1 | 1 | 1 | |||
| 2 | Труба впускна | 560.1008015-11 | 1 | 1 | 2 | |||
| 3 | Прокладка колектора | 560.1008027 | 1 | 1 | 3 | |||
| 4 | Маслопровід | 560.1118330-10 | 1 | 1 | 4 | |||
| 5 | Трубка зливу з фланцем | 560.1118340-10 | 1 | 1 | 5 | |||
| 6 | Труба з'єднувальна з ніпелем | 4301-8120050 | 1 | 1 | 6 | |||
| 8 | Шпилька М10х1-4hх38 | 291771-П5 | 2 | 2 | 8 | |||
| 9 | Гайка М10х1 | 292765-П | 4 | 4 | 9 | |||
| 10 | Заглушка | 562.1008016 | 1 | 1 | 10 | |||
| 11 | Колектор випускний | 560.1008025-01 | 1 | 1 | 11 | |||
| 12 | Пластина колектора | 560.1008059 | 4 | 4 | 12 | |||
| 13 | Прокладка впускної труби | 560.1008080 | 1 | 1 | 13 | |||
| 14 | Проставка | 560.1008107 | 1 | 1 | 14 | |||
| 15 | Прокладка випускного патрубка | 560.1008109 | 1 | 1 | 15 | |||
| 16 | Bolt Mx | 560.1008119 | 4 | 4 | 16 | |||
| 17 | Кожух колектора | 560.1008190 | 1 | 1 | 17 | |||
| 18 | Шпилька М8х30 | 560.1008301 | 2 | 2 | 18 | |||
| 19 | Bolt Mx | 5601.1008303 | 3 | 3 | 19 | |||
| 20 | Штуцер зливу | 560.1118350 | 1 | 1 | 20 | |||
| 21 | Прокладка | 560.1118355 | 4 | 4 | 21 | |||
| 22 | Прокладка фланця трубки зливу | 560.1118358 | 1 | 1 | 22 | |||
| 23 | Прокладка | 560.1118361 | 1 | 1 | 23 | |||
| 24 | Шланг зливу масла з турбокомпресора | 560.1118373-10 | 1 | 1 | 24 | |||
| 25 | Болт- штуцер | 560.1118381 | 1 | 1 | 25 | |||
| 26 | Болт- штуцер подвійний | 560.1118383 | 1 | 1 | 26 | |||
| 27 | Штуцер | 560.1118386-01 | 1 | 1 | 27 | |||
| 28 | Прокладка турбокомпресора | 560.1118410 | 1 | 1 | 28 | |||
| 29 | Прокладка нагнітального патрубка | 560.1118414 | 1 | 1 | 29 | |||
| 30 | Установка заглушки | 560.1118521 | 1 | 1 | 30 | |||
| 31 | Заглушка нагнітального патрубка | 560.1118523 | 1 | 1 | 31 | |||
| 32 | Гайка М8 із самозатисканням | 562.1118611 | 10 | 10 | 32 | |||
| 33 | Bolt Mx | 560.1213023 | 2 | 2 | 33 | |||
| 34 | Гайка з накидним ключем | 3306-8120052 | 1 | 1 | 34 | |||
| 38 | Болт M6x20 (3802331/0) | 290532-71 | 2 | 2 | 38 | |||
| 39 | Гайка M | 250508-П29 | 2 | 2 | 39 | |||
| 40 | Гайка М6-6Н | 45 9955 1819 | 4 | 4 | 40 | |||
| 41 | Диск 37.001.144-96 OST __NT__2__6 | 252004-П29 | 2 | 2 | 41 | |||
| 42 | Диск 37.001.115-75T OST __NT__2__6 | 252134-П2 | 2 | 2 | 42 | |||
| 43 | Болт М8-6gх20 для кріплення регулятора тиску гальм до кронштейна та кронштейна регулятора тиску гальм до кузова | 45 9376 1119 | 4 | 4 | 43 | |||
| 44 | Шпилька М10х (1-4Н/1,5-сп)х15 для кріплення пластини підйому двигуна | 291788-П29 | 4 | 4 | 44 | |||
| 48 | Турбокомпресор С | С12-182-03 | 1 | 1 | 48 | |||
| 49 | Хомут | 45 3114 9906 | 2 | 2 | 49 |
