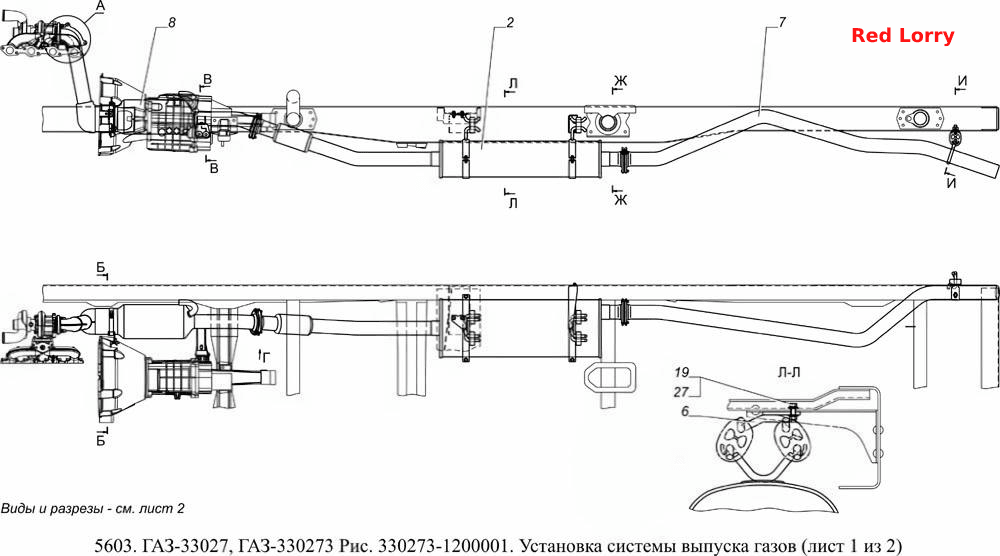

Встановлення системи випуску газів
100%
Назва деталі
Прокладка фланця приймальної труби глушника у зборі
Заводський номер
11-5270
Кількість на модель
1
№
1
Назва деталі
Глушник
Заводський номер
33023-1201008
Кількість на модель
1
№
2
Назва деталі
Кронштейн глушника
Заводський номер
33023-1203039
Кількість на модель
2
№
3
Назва деталі
Кронштейн кріплення вихлопної труби
Заводський номер
22172-1203090
Кількість на модель
1
№
4
Назва деталі
Кронштейн
Заводський номер
33023-1203102
Кількість на модель
1
№
5
Назва деталі
Кронштейн
Заводський номер
330273-1203102
Кількість на модель
1
№
6
Назва деталі
Труба вихлопна
Заводський номер
33023-1203170
Кількість на модель
1
№
7
Назва деталі
Фільтр сажі
Заводський номер
33023-1206004
Кількість на модель
1
№
8
Назва деталі
Хомут
Заводський номер
33023-1206039
Кількість на модель
2
№
9
Назва деталі
Шпилька М10х1-4hх38
Заводський номер
291771-П5
Кількість на модель
2
№
10
Назва деталі
Гайка М10х1
Заводський номер
292765-П
Кількість на модель
4
№
11
Назва деталі
Диск 10, 5
Заводський номер
293307-П29
Кількість на модель
4
№
12
Назва деталі
Втулка прокладки
Заводський номер
20Ю-1001095
Кількість на модель
2
№
13
Назва деталі
Хомут кріплення глушника
Заводський номер
33023-1203069
Кількість на модель
2
№
14
Назва деталі
Амортизатор підвіски глушника та вихлопної труби
Заводський номер
3105-1203163
Кількість на модель
5
№
15
Назва деталі
Кронштейн (з 5-ст. КП)
Заводський номер
31029-1203272-10
Кількість на модель
1
№
16
Назва деталі
Кронштейн
Заводський номер
33023-1206272
Кількість на модель
1
№
17
Назва деталі
Прокладка для кріплення кронштейна
Заводський номер
21-1302094
Кількість на модель
4
№
18
Назва деталі
Гайка М8
Заводський номер
45 9953 1819
Кількість на модель
16
№
19
Назва деталі
Болт M8-6gх16
Заводський номер
45 9376 1117
Кількість на модель
1
№
25
Назва деталі
Болт М8-6gх20 для кріплення регулятора тиску гальм до кронштейна та кронштейна регулятора тиску гальм до кузова
Заводський номер
45 9376 1119
Кількість на модель
3
№
26
Назва деталі
Болт M8х25
Заводський номер
45 9376 1121
Кількість на модель
14
№
27
Назва деталі
гвинт
Заводський номер
45 9377 1165
Кількість на модель
2
№
28
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Прокладка фланця приймальної труби глушника у зборі | 11-5270 | 1 | 1 | 1 | |||
| 2 | Глушник | 33023-1201008 | 1 | 1 | 2 | |||
| 3 | Кронштейн глушника | 33023-1203039 | 2 | 2 | 3 | |||
| 4 | Кронштейн кріплення вихлопної труби | 22172-1203090 | 1 | 1 | 4 | |||
| 5 | Кронштейн | 33023-1203102 | 1 | 1 | 5 | |||
| 6 | Кронштейн | 330273-1203102 | 1 | 1 | 6 | |||
| 7 | Труба вихлопна | 33023-1203170 | 1 | 1 | 7 | |||
| 8 | Фільтр сажі | 33023-1206004 | 1 | 1 | 8 | |||
| 9 | Хомут | 33023-1206039 | 2 | 2 | 9 | |||
| 10 | Шпилька М10х1-4hх38 | 291771-П5 | 2 | 2 | 10 | |||
| 11 | Гайка М10х1 | 292765-П | 4 | 4 | 11 | |||
| 12 | Диск 10, 5 | 293307-П29 | 4 | 4 | 12 | |||
| 13 | Втулка прокладки | 20Ю-1001095 | 2 | 2 | 13 | |||
| 14 | Хомут кріплення глушника | 33023-1203069 | 2 | 2 | 14 | |||
| 15 | Амортизатор підвіски глушника та вихлопної труби | 3105-1203163 | 5 | 5 | 15 | |||
| 16 | Кронштейн (з 5-ст. КП) | 31029-1203272-10 | 1 | 1 | 16 | |||
| 17 | Кронштейн | 33023-1206272 | 1 | 1 | 17 | |||
| 18 | Прокладка для кріплення кронштейна | 21-1302094 | 4 | 4 | 18 | |||
| 19 | Гайка М8 | 45 9953 1819 | 16 | 16 | 19 | |||
| 25 | Болт M8-6gх16 | 45 9376 1117 | 1 | 1 | 25 | |||
| 26 | Болт М8-6gх20 для кріплення регулятора тиску гальм до кронштейна та кронштейна регулятора тиску гальм до кузова | 45 9376 1119 | 3 | 3 | 26 | |||
| 27 | Болт M8х25 | 45 9376 1121 | 14 | 14 | 27 | |||
| 28 | гвинт | 45 9377 1165 | 2 | 2 | 28 |
