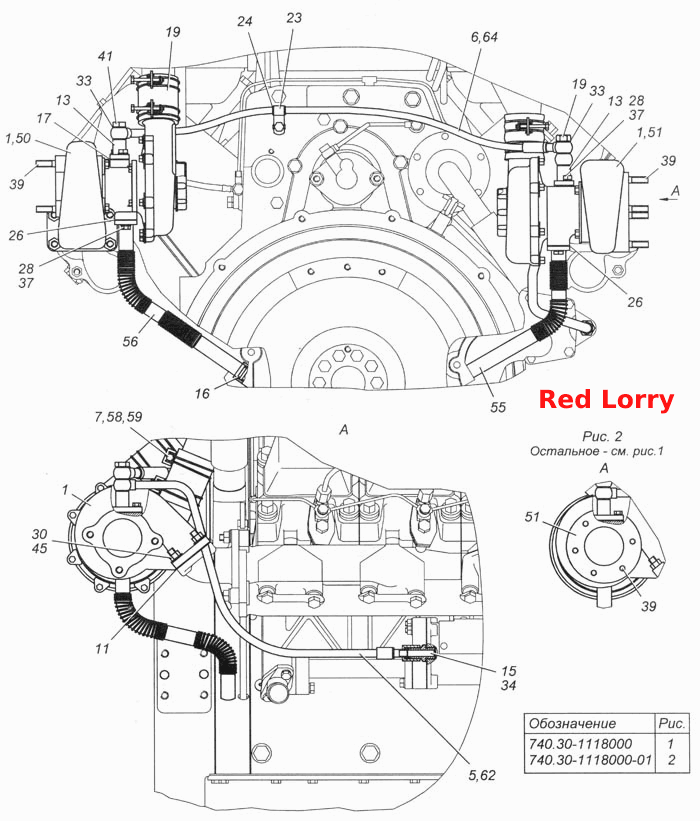

- Встановлення турбокомпресора
100%
Назва деталі
Встановлення турбокомпресора
Заводський номер
740.30-1118000
Кількість на модель
№
Назва деталі
Встановлення турбокомпресора
Заводський номер
740.30-1118000-01
Кількість на модель
№
Назва деталі
Турбокомпресор ТКР С-
Заводський номер
7406.1118010
Кількість на модель
2
№
1
Назва деталі
Трубка підведення масла
Заводський номер
740.21-1118290-10
Кількість на модель
1
№
5
Назва деталі
Трубка з'єднувальна підведення масла
Заводський номер
740.21-1118310-10
Кількість на модель
1
№
6
Назва деталі
Хомут у зборі
Заводський номер
5320-1303033
Кількість на модель
4
№
7
Назва деталі
Прокладка турбіни
Заводський номер
7403-1118189
Кількість на модель
2
№
11
Назва деталі
Перехідник
Заводський номер
7405.1118200
Кількість на модель
№
13
Назва деталі
Штуцер
Заводський номер
7405.1118204
Кількість на модель
1
№
15
Назва деталі
Кільце ущільнювальне
Заводський номер
740.13-1118237
Кількість на модель
4
№
16
Назва деталі
Прокладка
Заводський номер
7405.1118245
Кількість на модель
№
17
Назва деталі
Рукав __NT__1__х__NT__0__, __NT__2__
Заводський номер
7406.1118276
Кількість на модель
2
№
19
Назва деталі
Кляммер
Заводський номер
7405.1118322
Кількість на модель
1
№
23
Назва деталі
Прокладка
Заводський номер
7405.1118325
Кількість на модель
1
№
24
Назва деталі
Прокладка
Заводський номер
7405.1118335
Кількість на модель
2
№
26
Назва деталі
Болт M8-6gх20
Заводський номер
1/60434/21
Кількість на модель
4
№
28
Назва деталі
Гайка М__NT__1__х__NT__2__, __NT__0__Н
Заводський номер
1/21647/27
Кількість на модель
8
№
30
Назва деталі
Ущільнювальна прокладка 14х20х1, 5
Заводський номер
1/02800/60
Кількість на модель
5
№
33
Назва деталі
Прокладка діаметром 18х24, табл. ВАЗ 14607
Заводський номер
1/02599/60
Кількість на модель
1
№
34
Назва деталі
Пружинна шайба
Заводський номер
1/05166/73
Кількість на модель
4
№
37
Назва деталі
Шпилька Мххх
Заводський номер
1/34495/33
Кількість на модель
8
№
39
Назва деталі
Болт M14x1,5-6gx30
Заводський номер
870005
Кількість на модель
1
№
41
Назва деталі
Болт M14x1,5-6gx50
Заводський номер
870031
Кількість на модель
1
№
43
Назва деталі
Шайба 10 тарілчаста
Заводський номер
870860
Кількість на модель
8
№
45
Назва деталі
Турбокомпресор S2В/ ТАЕ/, 76D9 лівий
Заводський номер
45104111800391
Кількість на модель
№
50
Назва деталі
Турбокомпресор S2В/ ТАЕ/, 76D9 правий
Заводський номер
45104111800392
Кількість на модель
№
51
Назва деталі
Трубка зливу масла, ТСМ
Заводський номер
45104111840000
Кількість на модель
1
№
55
Назва деталі
Трубка зливу масла, ТСМ
Заводський номер
45104111843000
Кількість на модель
1
№
56
Назва деталі
Затискач TORRO-C
Заводський номер
45104998010490
Кількість на модель
4
№
58
Назва деталі
Хомут стяжний х
Заводський номер
45104998010410
Кількість на модель
4
№
59
Назва деталі
Трубка підведення масла, ЕАЛР.-
Заводський номер
45104111829001
Кількість на модель
1
№
62
Назва деталі
Трубка підведення масла, ЕАЛР.
Заводський номер
45104111831010
Кількість на модель
1
№
64
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Встановлення турбокомпресора | 740.30-1118000 | |||||||
| Встановлення турбокомпресора | 740.30-1118000-01 | |||||||
| 1 | Турбокомпресор ТКР С- | 7406.1118010 | 2 | 2 | 1 | |||
| 5 | Трубка підведення масла | 740.21-1118290-10 | 1 | 1 | 5 | |||
| 6 | Трубка з'єднувальна підведення масла | 740.21-1118310-10 | 1 | 1 | 6 | |||
| 7 | Хомут у зборі | 5320-1303033 | 4 | 4 | 7 | |||
| 11 | Прокладка турбіни | 7403-1118189 | 2 | 2 | 11 | |||
| 13 | Перехідник | 7405.1118200 | 13 | |||||
| 15 | Штуцер | 7405.1118204 | 1 | 1 | 15 | |||
| 16 | Кільце ущільнювальне | 740.13-1118237 | 4 | 4 | 16 | |||
| 17 | Прокладка | 7405.1118245 | 17 | |||||
| 19 | Рукав __NT__1__х__NT__0__, __NT__2__ | 7406.1118276 | 2 | 2 | 19 | |||
| 23 | Кляммер | 7405.1118322 | 1 | 1 | 23 | |||
| 24 | Прокладка | 7405.1118325 | 1 | 1 | 24 | |||
| 26 | Прокладка | 7405.1118335 | 2 | 2 | 26 | |||
| 28 | Болт M8-6gх20 | 1/60434/21 | 4 | 4 | 28 | |||
| 30 | Гайка М__NT__1__х__NT__2__, __NT__0__Н | 1/21647/27 | 8 | 8 | 30 | |||
| 33 | Ущільнювальна прокладка 14х20х1, 5 | 1/02800/60 | 5 | 5 | 33 | |||
| 34 | Прокладка діаметром 18х24, табл. ВАЗ 14607 | 1/02599/60 | 1 | 1 | 34 | |||
| 37 | Пружинна шайба | 1/05166/73 | 4 | 4 | 37 | |||
| 39 | Шпилька Мххх | 1/34495/33 | 8 | 8 | 39 | |||
| 41 | Болт M14x1,5-6gx30 | 870005 | 1 | 1 | 41 | |||
| 43 | Болт M14x1,5-6gx50 | 870031 | 1 | 1 | 43 | |||
| 45 | Шайба 10 тарілчаста | 870860 | 8 | 8 | 45 | |||
| 50 | Турбокомпресор S2В/ ТАЕ/, 76D9 лівий | 45104111800391 | 50 | |||||
| 51 | Турбокомпресор S2В/ ТАЕ/, 76D9 правий | 45104111800392 | 51 | |||||
| 55 | Трубка зливу масла, ТСМ | 45104111840000 | 1 | 1 | 55 | |||
| 56 | Трубка зливу масла, ТСМ | 45104111843000 | 1 | 1 | 56 | |||
| 58 | Затискач TORRO-C | 45104998010490 | 4 | 4 | 58 | |||
| 59 | Хомут стяжний х | 45104998010410 | 4 | 4 | 59 | |||
| 62 | Трубка підведення масла, ЕАЛР.- | 45104111829001 | 1 | 1 | 62 | |||
| 64 | Трубка підведення масла, ЕАЛР. | 45104111831010 | 1 | 1 | 64 |
