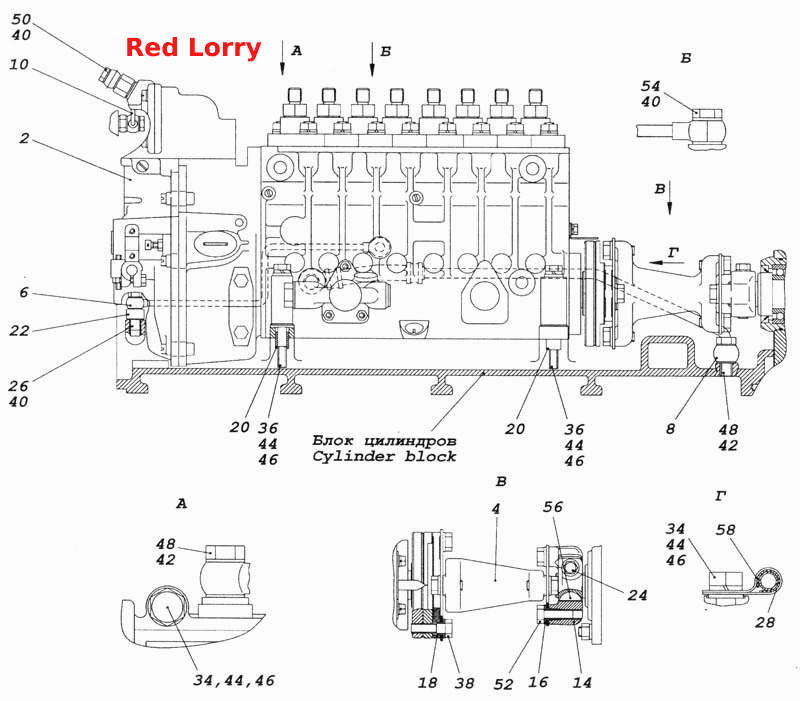

- Установка та привід
100%
Назва деталі
ПНВТ із фланцем і напівмуфтою відомою
Заводський номер
740.31-1111005-90
Кількість на модель
1
№
2
Назва деталі
Вал приводу ПНВТ у зборі
Заводський номер
7482.1111050
Кількість на модель
1
№
4
Назва деталі
Трубка підведення масла
Заводський номер
7482.1111568-10
Кількість на модель
1
№
6
Назва деталі
Трубка відведення масла
Заводський номер
7482.1111570-10
Кількість на модель
1
№
8
Назва деталі
Трубка підведення повітря до коректора
Заводський номер
740.50-1111573-90
Кількість на модель
1
№
10
Назва деталі
Напівмуфта ведуча
Заводський номер
740.51-1111054-01
Кількість на модель
1
№
14
Назва деталі
Центрувальна втулка
Заводський номер
7406.1111066
Кількість на модель
4
№
16
Назва деталі
Центрувальний фланець
Заводський номер
7482.1111068
Кількість на модель
1
№
18
Назва деталі
Втулка для установки
Заводський номер
7482.1111078
Кількість на модель
2
№
20
Назва деталі
Втулка
Заводський номер
7482.1111081
Кількість на модель
1
№
22
Назва деталі
Болт напівмуфти ведучої
Заводський номер
740.51-1111084
Кількість на модель
1
№
24
Назва деталі
Болт Mx- x
Заводський номер
7482.1111093
Кількість на модель
1
№
26
Назва деталі
Прокладка
Заводський номер
740.3407034
Кількість на модель
1
№
28
Назва деталі
Болт M10x1,25-6gx90
Заводський номер
1/59716/21
Кількість на модель
2
№
34
Назва деталі
Болт Mx- x
Заводський номер
1/59718/21
Кількість на модель
4
№
36
Назва деталі
Болт M10x1,25-6gx35
Заводський номер
1/59709/31
Кількість на модель
2
№
38
Назва деталі
Ущільнювальна прокладка 10х16х1, 5
Заводський номер
1/02844/60
Кількість на модель
9
№
40
Назва деталі
Ущільнювальна прокладка 14х20х1, 5
Заводський номер
1/02800/60
Кількість на модель
5
№
42
Назва деталі
Плоска шайба 10,6х18х2
Заводський номер
1/26386/01
Кількість на модель
4
№
44
Назва деталі
Пружинна шайба
Заводський номер
1/05168/73
Кількість на модель
4
№
46
Назва деталі
Болт M14x1,5-6gx30
Заводський номер
870005
Кількість на модель
2
№
48
Назва деталі
Болт M10x1,25-6gx23
Заводський номер
870007
Кількість на модель
2
№
50
Назва деталі
Болт M10x1,25-6gx30
Заводський номер
870012
Кількість на модель
2
№
52
Назва деталі
Болт Mx- x
Заводський номер
870032
Кількість на модель
1
№
54
Назва деталі
Сегментна шпонка 6х9х22
Заводський номер
870813
Кількість на модель
1
№
56
Назва деталі
Кляммер
Заводський номер
870935
Кількість на модель
1
№
58
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 2 | ПНВТ із фланцем і напівмуфтою відомою | 740.31-1111005-90 | 1 | 1 | 2 | |||
| 4 | Вал приводу ПНВТ у зборі | 7482.1111050 | 1 | 1 | 4 | |||
| 6 | Трубка підведення масла | 7482.1111568-10 | 1 | 1 | 6 | |||
| 8 | Трубка відведення масла | 7482.1111570-10 | 1 | 1 | 8 | |||
| 10 | Трубка підведення повітря до коректора | 740.50-1111573-90 | 1 | 1 | 10 | |||
| 14 | Напівмуфта ведуча | 740.51-1111054-01 | 1 | 1 | 14 | |||
| 16 | Центрувальна втулка | 7406.1111066 | 4 | 4 | 16 | |||
| 18 | Центрувальний фланець | 7482.1111068 | 1 | 1 | 18 | |||
| 20 | Втулка для установки | 7482.1111078 | 2 | 2 | 20 | |||
| 22 | Втулка | 7482.1111081 | 1 | 1 | 22 | |||
| 24 | Болт напівмуфти ведучої | 740.51-1111084 | 1 | 1 | 24 | |||
| 26 | Болт Mx- x | 7482.1111093 | 1 | 1 | 26 | |||
| 28 | Прокладка | 740.3407034 | 1 | 1 | 28 | |||
| 34 | Болт M10x1,25-6gx90 | 1/59716/21 | 2 | 2 | 34 | |||
| 36 | Болт Mx- x | 1/59718/21 | 4 | 4 | 36 | |||
| 38 | Болт M10x1,25-6gx35 | 1/59709/31 | 2 | 2 | 38 | |||
| 40 | Ущільнювальна прокладка 10х16х1, 5 | 1/02844/60 | 9 | 9 | 40 | |||
| 42 | Ущільнювальна прокладка 14х20х1, 5 | 1/02800/60 | 5 | 5 | 42 | |||
| 44 | Плоска шайба 10,6х18х2 | 1/26386/01 | 4 | 4 | 44 | |||
| 46 | Пружинна шайба | 1/05168/73 | 4 | 4 | 46 | |||
| 48 | Болт M14x1,5-6gx30 | 870005 | 2 | 2 | 48 | |||
| 50 | Болт M10x1,25-6gx23 | 870007 | 2 | 2 | 50 | |||
| 52 | Болт M10x1,25-6gx30 | 870012 | 2 | 2 | 52 | |||
| 54 | Болт Mx- x | 870032 | 1 | 1 | 54 | |||
| 56 | Сегментна шпонка 6х9х22 | 870813 | 1 | 1 | 56 | |||
| 58 | Кляммер | 870935 | 1 | 1 | 58 |
