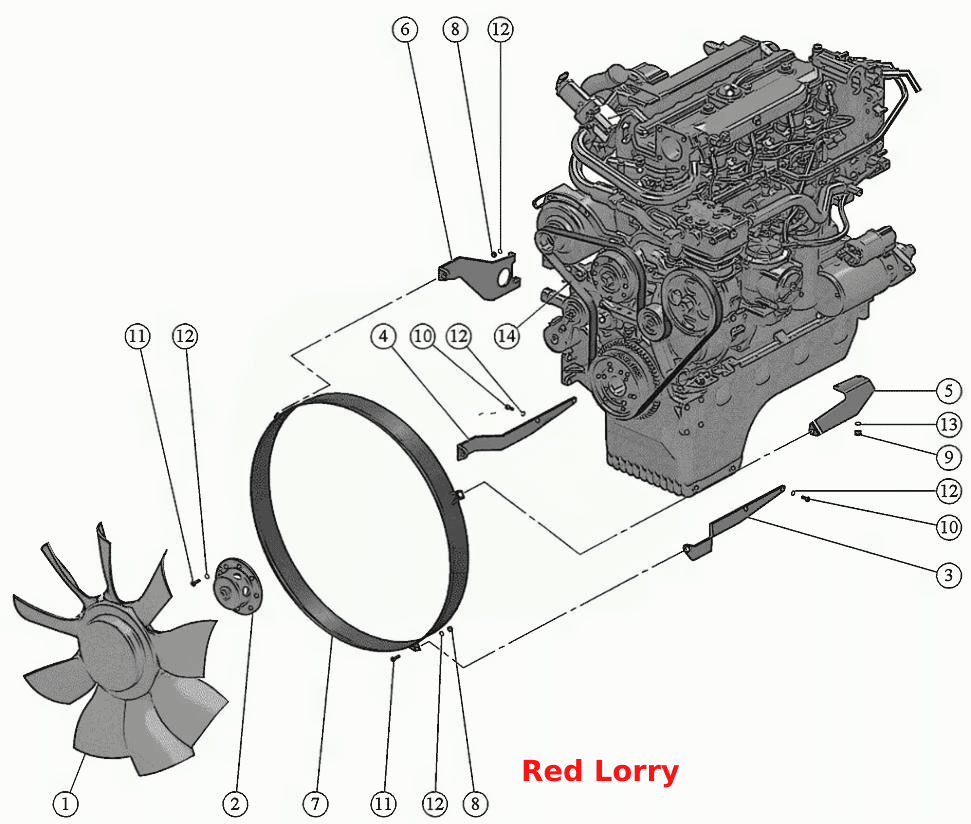

Встановлення вентилятора.
100%
Назва деталі
Встановлення вентилятора
Заводський номер
245.35Е4-1308000
Кількість на модель
1
№
Назва деталі
Вентилятор
Заводський номер
020005383
Кількість на модель
1
№
1
Назва деталі
Проставка
Заводський номер
245Е4-1308022
Кількість на модель
1
№
2
Назва деталі
Кронштейн
Заводський номер
245Е4-1308301
Кількість на модель
1
№
3
Назва деталі
Кронштейн
Заводський номер
245Е4-1308301-01
Кількість на модель
1
№
4
Назва деталі
Кронштейн
Заводський номер
245Е4-1308302
Кількість на модель
1
№
5
Назва деталі
Кронштейн
Заводський номер
245Е4-1308303
Кількість на модель
1
№
6
Назва деталі
Кожух вентилятора
Заводський номер
245Е4-1308800
Кількість на модель
1
№
7
Назва деталі
Горіх
Заводський номер
M8-6H.6.016(S13)
Кількість на модель
6
№
8
Назва деталі
Горіх
Заводський номер
M10-6H.6.016(S17)
Кількість на модель
2
№
9
Назва деталі
Болт
Заводський номер
M8-6gx16.88.35.016
Кількість на модель
4
№
10
Назва деталі
гвинт
Заводський номер
M8-6gx20.88.35.016
Кількість на модель
12
№
11
Назва деталі
Шайба
Заводський номер
8Т.65Г.06
Кількість на модель
16
№
12
Назва деталі
Диск
Заводський номер
10.65Г.06
Кількість на модель
2
№
13
Назва деталі
Ремінь
Заводський номер
6PK-1920
Кількість на модель
1
№
14
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Встановлення вентилятора | 245.35Е4-1308000 | 1 | 1 | |||||
| 1 | Вентилятор | 020005383 | 1 | 1 | 1 | |||
| 2 | Проставка | 245Е4-1308022 | 1 | 1 | 2 | |||
| 3 | Кронштейн | 245Е4-1308301 | 1 | 1 | 3 | |||
| 4 | Кронштейн | 245Е4-1308301-01 | 1 | 1 | 4 | |||
| 5 | Кронштейн | 245Е4-1308302 | 1 | 1 | 5 | |||
| 6 | Кронштейн | 245Е4-1308303 | 1 | 1 | 6 | |||
| 7 | Кожух вентилятора | 245Е4-1308800 | 1 | 1 | 7 | |||
| 8 | Горіх | M8-6H.6.016(S13) | 6 | 6 | 8 | |||
| 9 | Горіх | M10-6H.6.016(S17) | 2 | 2 | 9 | |||
| 10 | Болт | M8-6gx16.88.35.016 | 4 | 4 | 10 | |||
| 11 | гвинт | M8-6gx20.88.35.016 | 12 | 12 | 11 | |||
| 12 | Шайба | 8Т.65Г.06 | 16 | 16 | 12 | |||
| 13 | Диск | 10.65Г.06 | 2 | 2 | 13 | |||
| 14 | Ремінь | 6PK-1920 | 1 | 1 | 14 |
