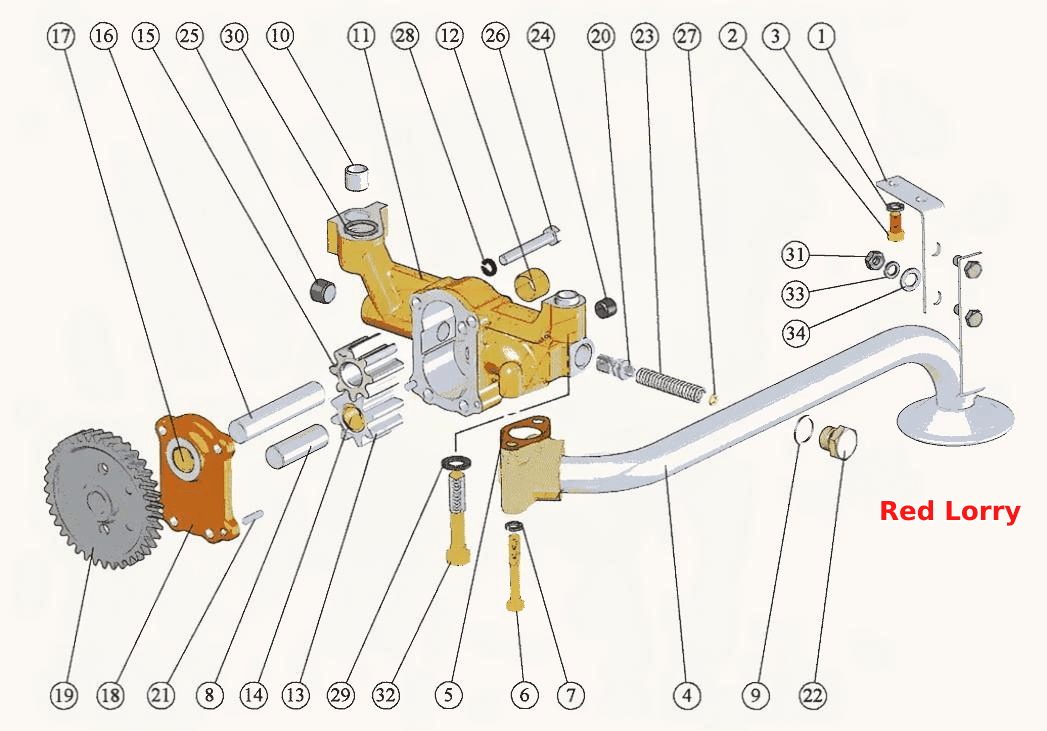

Встановлення насоса масляного
100%
Назва деталі
Встановлення масляного насоса
Заводський номер
260-1011000
Кількість на модель
1
№
Назва деталі
ВАЛ
Заводський номер
260-1011050
Кількість на модель
1
№
Назва деталі
Шестерня ведена
Заводський номер
260-1011040
Кількість на модель
1
№
Назва деталі
Корпус насоса
Заводський номер
260-1011030
Кількість на модель
1
№
Назва деталі
Кришка у зборі
Заводський номер
240-1403150
Кількість на модель
1
№
Назва деталі
Насос масляний
Заводський номер
260-1011020
Кількість на модель
1
№
Назва деталі
Насос із маслоприймачем
Заводський номер
260-1011010
Кількість на модель
1
№
Назва деталі
Кронштейн
Заводський номер
260-1010002
Кількість на модель
1
№
1
Назва деталі
Болт
Заводський номер
М8-6gХ16.88.35.016
Кількість на модель
2
№
2
Назва деталі
Диск
Заводський номер
8Т65Г06
Кількість на модель
2
№
3
Назва деталі
Маслоприймач
Заводський номер
260-1010010
Кількість на модель
1
№
4
Назва деталі
Прокладка
Заводський номер
260-1011012
Кількість на модель
1
№
5
Назва деталі
Болт
Заводський номер
М8-6gХ55.88.35.016
Кількість на модель
2
№
6
Назва деталі
Палец
Заводський номер
260-1011023
Кількість на модель
1
№
8
Назва деталі
Шайба
Заводський номер
260-1011024
Кількість на модель
1
№
9
Назва деталі
Штифт
Заводський номер
260-1011027
Кількість на модель
2
№
10
Назва деталі
Корпус насоса
Заводський номер
260-1011032
Кількість на модель
1
№
11
Назва деталі
Втулка
Заводський номер
А57.03.026-А
Кількість на модель
1
№
12
Назва деталі
Шестерня ведена
Заводський номер
260-1011042
Кількість на модель
1
№
13
Назва деталі
Втулка
Заводський номер
260-1011044
Кількість на модель
1
№
14
Назва деталі
Шестерня ведуча
Заводський номер
260-1011021
Кількість на модель
1
№
15
Назва деталі
Валик
Заводський номер
260-1011022
Кількість на модель
1
№
16
Назва деталі
Втулка кришки
Заводський номер
50-1403012-Б
Кількість на модель
1
№
17
Назва деталі
Кришка
Заводський номер
240-1403155
Кількість на модель
1
№
18
Назва деталі
Шестерня приводу
Заводський номер
240-1403228
Кількість на модель
1
№
19
Назва деталі
Клапан
Заводський номер
260-1017017-01
Кількість на модель
1
№
20
Назва деталі
Штифт
Заводський номер
50-1403233
Кількість на модель
2
№
21
Назва деталі
Затор
Заводський номер
50-1404075
Кількість на модель
1
№
22
Назва деталі
Пружина
Заводський номер
50-1404081-А1
Кількість на модель
1
№
23
Назва деталі
Корок
Заводський номер
КГ1/4dm.10КП.016
Кількість на модель
1
№
24
Назва деталі
Корок
Заводський номер
КГ3/8dm.10КП.016
Кількість на модель
1
№
25
Назва деталі
Шайба
Заводський номер
А5.01.08КП.016
Кількість на модель
3
№
27
Назва деталі
Шайба
Заводський номер
245-3701069
Кількість на модель
2
№
29
Назва деталі
Кільце
Заводський номер
020-025-30-2-5
Кількість на модель
1
№
30
Назва деталі
Горіх
Заводський номер
М8-6Н.6.016(S13)
Кількість на модель
2
№
31
Назва деталі
Болт
Заводський номер
М12-6gХ60.88.35.016
Кількість на модель
2
№
32
Назва деталі
Шайба
Заводський номер
А8.01.08КП.016
Кількість на модель
2
№
34
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Встановлення масляного насоса | 260-1011000 | 1 | 1 | |||||
| ВАЛ | 260-1011050 | 1 | 1 | |||||
| Шестерня ведена | 260-1011040 | 1 | 1 | |||||
| Корпус насоса | 260-1011030 | 1 | 1 | |||||
| Кришка у зборі | 240-1403150 | 1 | 1 | |||||
| Насос масляний | 260-1011020 | 1 | 1 | |||||
| Насос із маслоприймачем | 260-1011010 | 1 | 1 | |||||
| 1 | Кронштейн | 260-1010002 | 1 | 1 | 1 | |||
| 2 | Болт | М8-6gХ16.88.35.016 | 2 | 2 | 2 | |||
| 3 | Диск | 8Т65Г06 | 2 | 2 | 3 | |||
| 4 | Маслоприймач | 260-1010010 | 1 | 1 | 4 | |||
| 5 | Прокладка | 260-1011012 | 1 | 1 | 5 | |||
| 6 | Болт | М8-6gХ55.88.35.016 | 2 | 2 | 6 | |||
| 8 | Палец | 260-1011023 | 1 | 1 | 8 | |||
| 9 | Шайба | 260-1011024 | 1 | 1 | 9 | |||
| 10 | Штифт | 260-1011027 | 2 | 2 | 10 | |||
| 11 | Корпус насоса | 260-1011032 | 1 | 1 | 11 | |||
| 12 | Втулка | А57.03.026-А | 1 | 1 | 12 | |||
| 13 | Шестерня ведена | 260-1011042 | 1 | 1 | 13 | |||
| 14 | Втулка | 260-1011044 | 1 | 1 | 14 | |||
| 15 | Шестерня ведуча | 260-1011021 | 1 | 1 | 15 | |||
| 16 | Валик | 260-1011022 | 1 | 1 | 16 | |||
| 17 | Втулка кришки | 50-1403012-Б | 1 | 1 | 17 | |||
| 18 | Кришка | 240-1403155 | 1 | 1 | 18 | |||
| 19 | Шестерня приводу | 240-1403228 | 1 | 1 | 19 | |||
| 20 | Клапан | 260-1017017-01 | 1 | 1 | 20 | |||
| 21 | Штифт | 50-1403233 | 2 | 2 | 21 | |||
| 22 | Затор | 50-1404075 | 1 | 1 | 22 | |||
| 23 | Пружина | 50-1404081-А1 | 1 | 1 | 23 | |||
| 24 | Корок | КГ1/4dm.10КП.016 | 1 | 1 | 24 | |||
| 25 | Корок | КГ3/8dm.10КП.016 | 1 | 1 | 25 | |||
| 27 | Шайба | А5.01.08КП.016 | 3 | 3 | 27 | |||
| 29 | Шайба | 245-3701069 | 2 | 2 | 29 | |||
| 30 | Кільце | 020-025-30-2-5 | 1 | 1 | 30 | |||
| 31 | Горіх | М8-6Н.6.016(S13) | 2 | 2 | 31 | |||
| 32 | Болт | М12-6gХ60.88.35.016 | 2 | 2 | 32 | |||
| 34 | Шайба | А8.01.08КП.016 | 2 | 2 | 34 |
