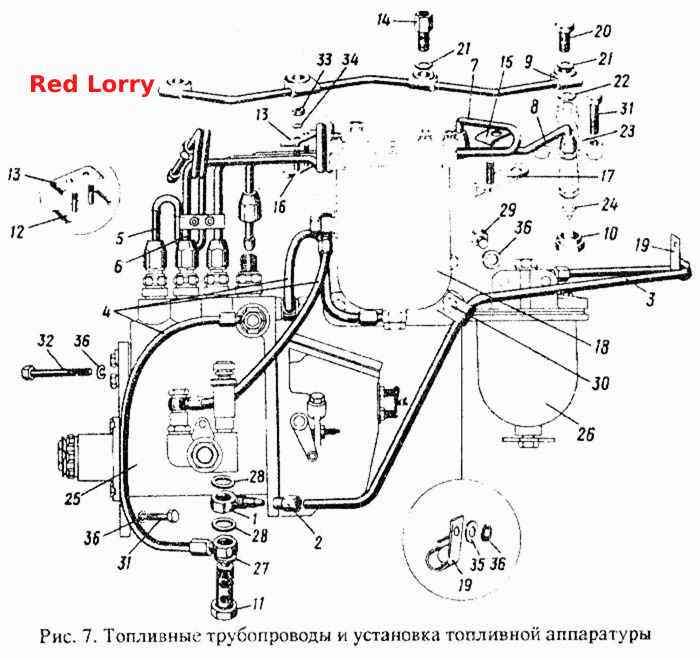

Паливні трубопроводи та встановлення паливної апаратури
100%
Назва деталі
Трубка паливна
Заводський номер
240-1104300
Кількість на модель
4
№
Назва деталі
Косинець із гайкою
Заводський номер
240-1104115-01
Кількість на модель
8
№
Назва деталі
Кутник
Заводський номер
240-1104118-01
Кількість на модель
8
№
1
Назва деталі
Горіх
Заводський номер
240-1104119-01
Кількість на модель
8
№
2
Назва деталі
Трубка
Заводський номер
240-1104160-01
Кількість на модель
1
№
3
Назва деталі
Трубка
Заводський номер
240-1104160-03
Кількість на модель
3
№
4
Назва деталі
Трубка
Заводський номер
240-1104300-05
Кількість на модель
1
№
5
Назва деталі
Трубка
Заводський номер
240-1104300-06
Кількість на модель
1
№
6
Назва деталі
Трубка
Заводський номер
240-1104300-07
Кількість на модель
1
№
7
Назва деталі
Трубка
Заводський номер
240-1104300-08
Кількість на модель
1
№
8
Назва деталі
Трубопровід
Заводський номер
240-1104320-А2-04
Кількість на модель
1
№
9
Назва деталі
Кільце захисне
Заводський номер
240-1111036-Б
Кількість на модель
4
№
10
Назва деталі
Болт
Заводський номер
240-1111103-А-01
Кількість на модель
1
№
11
Назва деталі
Колодка
Заводський номер
240-1111105-01
Кількість на модель
1
№
12
Назва деталі
Колодка
Заводський номер
240-1111106-01
Кількість на модель
2
№
13
Назва деталі
Штуцер
Заводський номер
240-1111112-01
Кількість на модель
1
№
14
Назва деталі
Колодка
Заводський номер
240-1111114-01
Кількість на модель
1
№
15
Назва деталі
Кронштейн
Заводський номер
240-1111115-А0-1
Кількість на модель
1
№
16
Назва деталі
Кронштейн
Заводський номер
240-1111125-А-01
Кількість на модель
1
№
17
Назва деталі
Фільтр паливний
Заводський номер
240-1117010-А-01
Кількість на модель
1
№
18
Назва деталі
Хомутик
Заводський номер
50-1111101-Б2-01
Кількість на модель
2
№
19
Назва деталі
Болт
Заводський номер
36-1104787-01
Кількість на модель
3
№
20
Назва деталі
Прокладка
Заводський номер
36-1104788
Кількість на модель
4
№
21
Назва деталі
Прокладка
Заводський номер
36-1104788-01
Кількість на модель
4
№
22
Назва деталі
Форсунка ФД- М
Заводський номер
14.1112010-01
Кількість на модель
4
№
23
Назва деталі
Прокладка
Заводський номер
240-1111129
Кількість на модель
4
№
24
Назва деталі
Прокладка
Заводський номер
11.1112208-01
Кількість на модель
4
№
24
Назва деталі
Насос паливний з регулятором
Заводський номер
4УТНМ-1111005-101-01 (Д-244)
Кількість на модель
1
№
25
Назва деталі
Насос паливний з регулятором
Заводський номер
4УТНМ-1111005-21 (Д-242)
Кількість на модель
1
№
25
Назва деталі
Фільтр паливний грубого очищення
Заводський номер
240-1105010-01
Кількість на модель
1
№
26
Назва деталі
Фільтр- відстійник
Заводський номер
А23.30.000-01-10
Кількість на модель
1
№
26
Назва деталі
Диск
Заводський номер
Д18-055-А
Кількість на модель
8
№
27
Назва деталі
Кільце ущільнювальне
Заводський номер
Д18-055-А-01
Кількість на модель
9
№
28
Назва деталі
гвинт
Заводський номер
М10-6gх25.88.35.019
Кількість на модель
2
№
29
Назва деталі
Болт
Заводський номер
М10-6gх30.88.35.019
Кількість на модель
3
№
30
Назва деталі
гвинт
Заводський номер
М10-6gх35.88.35.019
Кількість на модель
10
№
31
Назва деталі
Болт
Заводський номер
М10-6gх120.88.35.019
Кількість на модель
2
№
32
Назва деталі
Горіх
Заводський номер
М6.6Н.019
Кількість на модель
5
№
33
Назва деталі
Диск
Заводський номер
6.65Г.06
Кількість на модель
5
№
34
Назва деталі
Шайба ГОСТ
Заводський номер
10.01.019
Кількість на модель
1
№
35
Назва деталі
Шайба ГОСТ
Заводський номер
10.65Г.019
Кількість на модель
9
№
36
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Трубка паливна | 240-1104300 | 4 | 4 | |||||
| Косинець із гайкою | 240-1104115-01 | 8 | 8 | |||||
| 1 | Кутник | 240-1104118-01 | 8 | 8 | 1 | |||
| 2 | Горіх | 240-1104119-01 | 8 | 8 | 2 | |||
| 3 | Трубка | 240-1104160-01 | 1 | 1 | 3 | |||
| 4 | Трубка | 240-1104160-03 | 3 | 3 | 4 | |||
| 5 | Трубка | 240-1104300-05 | 1 | 1 | 5 | |||
| 6 | Трубка | 240-1104300-06 | 1 | 1 | 6 | |||
| 7 | Трубка | 240-1104300-07 | 1 | 1 | 7 | |||
| 8 | Трубка | 240-1104300-08 | 1 | 1 | 8 | |||
| 9 | Трубопровід | 240-1104320-А2-04 | 1 | 1 | 9 | |||
| 10 | Кільце захисне | 240-1111036-Б | 4 | 4 | 10 | |||
| 11 | Болт | 240-1111103-А-01 | 1 | 1 | 11 | |||
| 12 | Колодка | 240-1111105-01 | 1 | 1 | 12 | |||
| 13 | Колодка | 240-1111106-01 | 2 | 2 | 13 | |||
| 14 | Штуцер | 240-1111112-01 | 1 | 1 | 14 | |||
| 15 | Колодка | 240-1111114-01 | 1 | 1 | 15 | |||
| 16 | Кронштейн | 240-1111115-А0-1 | 1 | 1 | 16 | |||
| 17 | Кронштейн | 240-1111125-А-01 | 1 | 1 | 17 | |||
| 18 | Фільтр паливний | 240-1117010-А-01 | 1 | 1 | 18 | |||
| 19 | Хомутик | 50-1111101-Б2-01 | 2 | 2 | 19 | |||
| 20 | Болт | 36-1104787-01 | 3 | 3 | 20 | |||
| 21 | Прокладка | 36-1104788 | 4 | 4 | 21 | |||
| 22 | Прокладка | 36-1104788-01 | 4 | 4 | 22 | |||
| 23 | Форсунка ФД- М | 14.1112010-01 | 4 | 4 | 23 | |||
| 24 | Прокладка | 240-1111129 | 4 | 4 | 24 | |||
| 24 | Прокладка | 11.1112208-01 | 4 | 4 | 24 | |||
| 25 | Насос паливний з регулятором | 4УТНМ-1111005-101-01 (Д-244) | 1 | 1 | 25 | |||
| 25 | Насос паливний з регулятором | 4УТНМ-1111005-21 (Д-242) | 1 | 1 | 25 | |||
| 26 | Фільтр паливний грубого очищення | 240-1105010-01 | 1 | 1 | 26 | |||
| 26 | Фільтр- відстійник | А23.30.000-01-10 | 1 | 1 | 26 | |||
| 27 | Диск | Д18-055-А | 8 | 8 | 27 | |||
| 28 | Кільце ущільнювальне | Д18-055-А-01 | 9 | 9 | 28 | |||
| 29 | гвинт | М10-6gх25.88.35.019 | 2 | 2 | 29 | |||
| 30 | Болт | М10-6gх30.88.35.019 | 3 | 3 | 30 | |||
| 31 | гвинт | М10-6gх35.88.35.019 | 10 | 10 | 31 | |||
| 32 | Болт | М10-6gх120.88.35.019 | 2 | 2 | 32 | |||
| 33 | Горіх | М6.6Н.019 | 5 | 5 | 33 | |||
| 34 | Диск | 6.65Г.06 | 5 | 5 | 34 | |||
| 35 | Шайба ГОСТ | 10.01.019 | 1 | 1 | 35 | |||
| 36 | Шайба ГОСТ | 10.65Г.019 | 9 | 9 | 36 |
