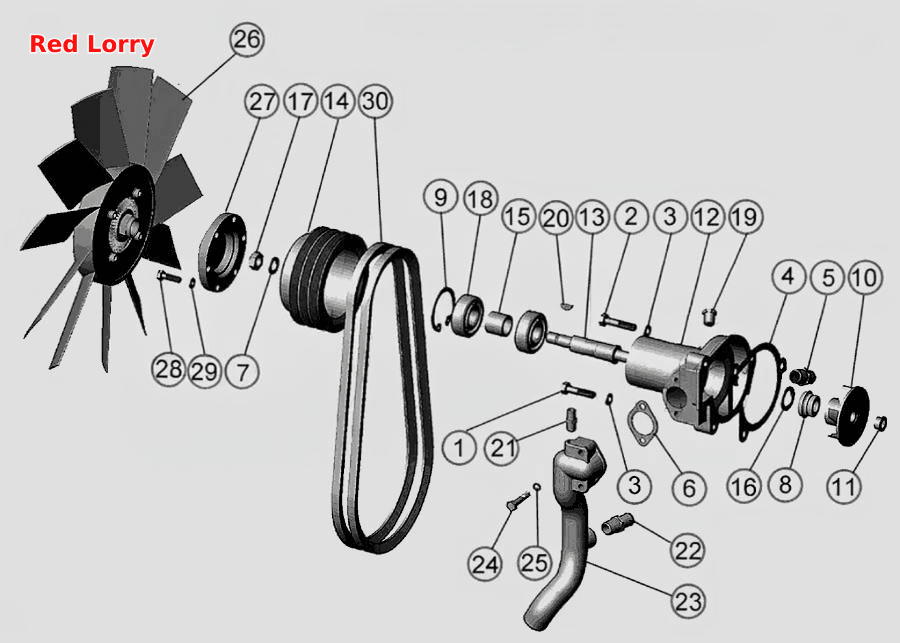

Встановлення водяного насоса. Встановлення вентилятора
100%
Назва деталі
Встановлення водяного насоса
Заводський номер
245-1307000-10
Кількість на модель
№
Назва деталі
Патрубок водяного насоса
Заводський номер
245-1307060-02
Кількість на модель
1
№
Назва деталі
Насос водяний
Заводський номер
245-1307010-А1-11
Кількість на модель
1
№
Назва деталі
Насос водяний
Заводський номер
245-1307012-А1-10
Кількість на модель
1
№
Назва деталі
Болт
Заводський номер
М10-6gХ45.88.35.016
Кількість на модель
2
№
1
Назва деталі
Болт
Заводський номер
М10-6gХ50.88.35.016
Кількість на модель
1
№
2
Назва деталі
Шайба
Заводський номер
1065Г06
Кількість на модель
3
№
3
Назва деталі
Прокладка
Заводський номер
50-1307048-Б
Кількість на модель
1
№
4
Назва деталі
Штуцер
Заводський номер
245-1306031
Кількість на модель
1
№
5
Назва деталі
Прокладка
Заводський номер
50-1307049-А
Кількість на модель
1
№
6
Назва деталі
Шайба
Заводський номер
50-1005161
Кількість на модель
1
№
7
Назва деталі
Сальник водяного насоса
Заводський номер
Sp/1341
Кількість на модель
1
№
8
Назва деталі
Кільце стопорне
Заводський номер
240-1307064
Кількість на модель
1
№
9
Назва деталі
Крильчатка
Заводський номер
240-1307074-В
Кількість на модель
1
№
10
Назва деталі
Заглушка
Заводський номер
240-1307075
Кількість на модель
1
№
11
Назва деталі
Корпус
Заводський номер
245-1307025-01
Кількість на модель
1
№
12
Назва деталі
ВАЛ
Заводський номер
245-1307052-Г
Кількість на модель
1
№
13
Назва деталі
Шків водяного насоса
Заводський номер
245-1307166
Кількість на модель
1
№
14
Назва деталі
Втулка
Заводський номер
245-1307084
Кількість на модель
1
№
15
Назва деталі
Втулка
Заводський номер
245-1307084-Б
Кількість на модель
1
№
15
Назва деталі
Кільце упорне
Заводський номер
245-1307094
Кількість на модель
1
№
16
Назва деталі
Гайка
Заводський номер
М16Х1,5-6Н.9.016(S24)
Кількість на модель
1
№
17
Назва деталі
Підшипник кульковий
Заводський номер
1160305
Кількість на модель
2
№
18
Назва деталі
Корок
Заводський номер
КГ3/8.А12.016
Кількість на модель
1
№
19
Назва деталі
Шпонка
Заводський номер
5Х7,5
Кількість на модель
1
№
20
Назва деталі
Штуцер
Заводський номер
245-1306027
Кількість на модель
1
№
21
Назва деталі
Патрубок водяного насоса
Заводський номер
50-1307044-Б-01
Кількість на модель
1
№
23
Назва деталі
Патрубок водяного насоса
Заводський номер
50-1307044-В
Кількість на модель
1
№
23
Назва деталі
Болт
Заводський номер
М8-6gХ45.88.35.016
Кількість на модель
2
№
24
Назва деталі
Шайба
Заводський номер
50-1401067
Кількість на модель
2
№
25
Назва деталі
Встановлення муфти вентилятора
Заводський номер
245-1308000-И
Кількість на модель
№
26
Назва деталі
В'язкісна муфта
Заводський номер
20003301
Кількість на модель
1
№
26
Назва деталі
Проставка
Заводський номер
245-1308023
Кількість на модель
1
№
27
Назва деталі
Болт
Заводський номер
М8-6gХ25.88.35.016
Кількість на модель
6
№
28
Назва деталі
Шайба
Заводський номер
865Г06
Кількість на модель
6
№
29
Назва деталі
Ремінь
Заводський номер
2КЛ.I-11Х10-1250
Кількість на модель
2
№
30
Назва деталі
Ремінь
Заводський номер
AVX13-1250
Кількість на модель
2
№
30
Назва деталі
Ремінь
Заводський номер
SPA-1250
Кількість на модель
2
№
30
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Встановлення водяного насоса | 245-1307000-10 | |||||||
| Патрубок водяного насоса | 245-1307060-02 | 1 | 1 | |||||
| Насос водяний | 245-1307010-А1-11 | 1 | 1 | |||||
| Насос водяний | 245-1307012-А1-10 | 1 | 1 | |||||
| 1 | Болт | М10-6gХ45.88.35.016 | 2 | 2 | 1 | |||
| 2 | Болт | М10-6gХ50.88.35.016 | 1 | 1 | 2 | |||
| 3 | Шайба | 1065Г06 | 3 | 3 | 3 | |||
| 4 | Прокладка | 50-1307048-Б | 1 | 1 | 4 | |||
| 5 | Штуцер | 245-1306031 | 1 | 1 | 5 | |||
| 6 | Прокладка | 50-1307049-А | 1 | 1 | 6 | |||
| 7 | Шайба | 50-1005161 | 1 | 1 | 7 | |||
| 8 | Сальник водяного насоса | Sp/1341 | 1 | 1 | 8 | |||
| 9 | Кільце стопорне | 240-1307064 | 1 | 1 | 9 | |||
| 10 | Крильчатка | 240-1307074-В | 1 | 1 | 10 | |||
| 11 | Заглушка | 240-1307075 | 1 | 1 | 11 | |||
| 12 | Корпус | 245-1307025-01 | 1 | 1 | 12 | |||
| 13 | ВАЛ | 245-1307052-Г | 1 | 1 | 13 | |||
| 14 | Шків водяного насоса | 245-1307166 | 1 | 1 | 14 | |||
| 15 | Втулка | 245-1307084 | 1 | 1 | 15 | |||
| 15 | Втулка | 245-1307084-Б | 1 | 1 | 15 | |||
| 16 | Кільце упорне | 245-1307094 | 1 | 1 | 16 | |||
| 17 | Гайка | М16Х1,5-6Н.9.016(S24) | 1 | 1 | 17 | |||
| 18 | Підшипник кульковий | 1160305 | 2 | 2 | 18 | |||
| 19 | Корок | КГ3/8.А12.016 | 1 | 1 | 19 | |||
| 20 | Шпонка | 5Х7,5 | 1 | 1 | 20 | |||
| 21 | Штуцер | 245-1306027 | 1 | 1 | 21 | |||
| 23 | Патрубок водяного насоса | 50-1307044-Б-01 | 1 | 1 | 23 | |||
| 23 | Патрубок водяного насоса | 50-1307044-В | 1 | 1 | 23 | |||
| 24 | Болт | М8-6gХ45.88.35.016 | 2 | 2 | 24 | |||
| 25 | Шайба | 50-1401067 | 2 | 2 | 25 | |||
| 26 | Встановлення муфти вентилятора | 245-1308000-И | 26 | |||||
| 26 | В'язкісна муфта | 20003301 | 1 | 1 | 26 | |||
| 27 | Проставка | 245-1308023 | 1 | 1 | 27 | |||
| 28 | Болт | М8-6gХ25.88.35.016 | 6 | 6 | 28 | |||
| 29 | Шайба | 865Г06 | 6 | 6 | 29 | |||
| 30 | Ремінь | 2КЛ.I-11Х10-1250 | 2 | 2 | 30 | |||
| 30 | Ремінь | AVX13-1250 | 2 | 2 | 30 | |||
| 30 | Ремінь | SPA-1250 | 2 | 2 | 30 |
