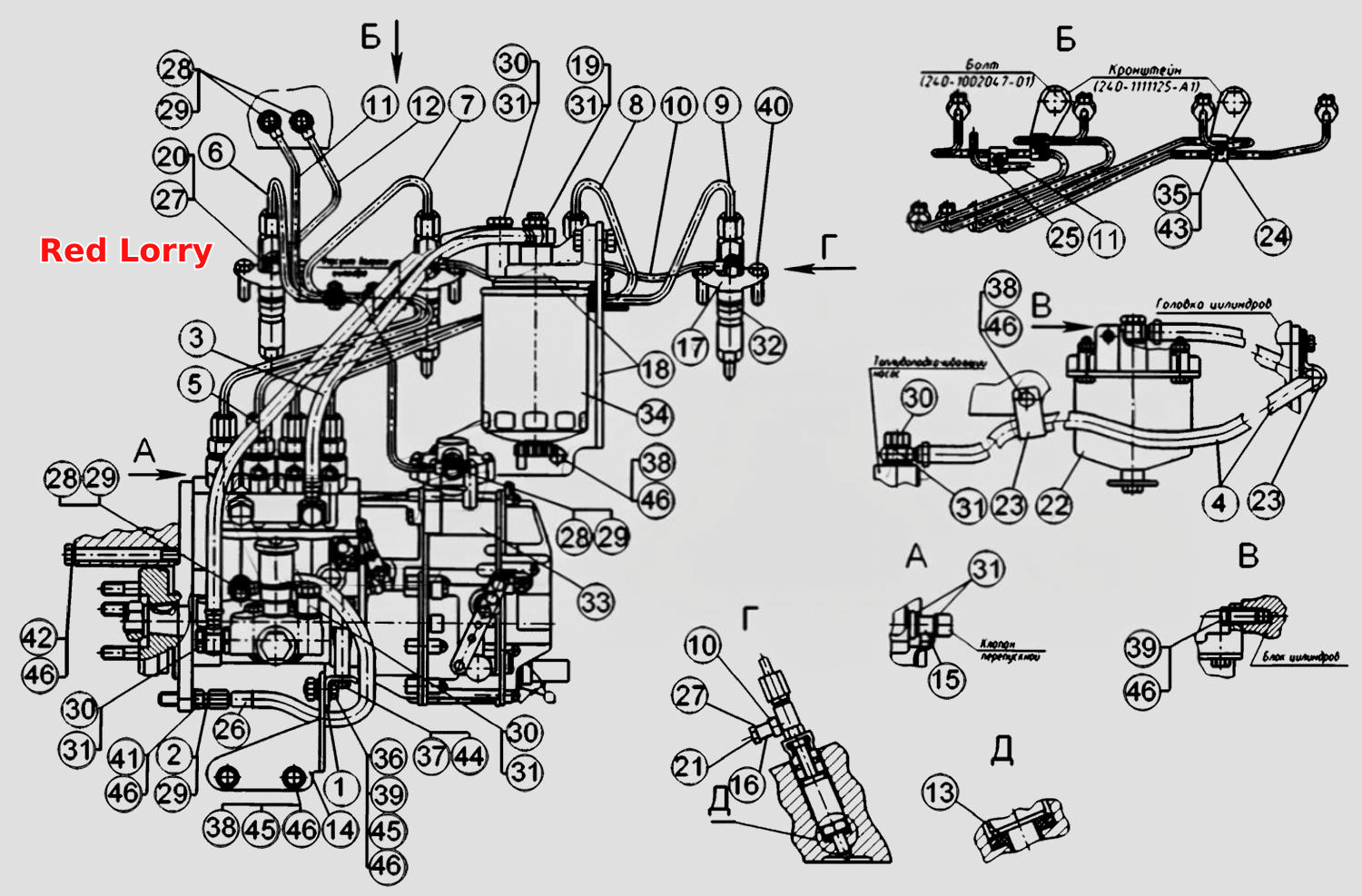

Паливні трубопроводи та встановлення паливної апаратури
100%
Назва деталі
Встановлення паливної апаратури
Заводський номер
245-1111000-Ж1-13
Кількість на модель
1
№
Назва деталі
Кронштейн
Заводський номер
260-1111109-Е
Кількість на модель
1
№
1
Назва деталі
Штуцер
Заводський номер
260-3509232-01
Кількість на модель
1
№
2
Назва деталі
ТРУБКА ПАЛИВНА НИЗЬКОГО ТИСКУ (L= мм)
Заводський номер
240-1104180-А-03
Кількість на модель
1
№
3
Назва деталі
Трубка паливна низького тиску
Заводський номер
245-1104180-А-06
Кількість на модель
1
№
4
Назва деталі
ПАЛИВНА ТРУБКА НИЗЬКОГО ТИСКУ
Заводський номер
245-1104180-А-09
Кількість на модель
1
№
5
Назва деталі
ПАЛИВОПРОВІД ВИСОКОГО ТИСКУ - ГО ЦИЛ.
Заводський номер
245-1104300-Б
Кількість на модель
1
№
6
Назва деталі
ПАЛИВОПРОВІД ВИСОКОГО ТИСКУ - ГО ЦИЛ.
Заводський номер
245-1104300-Б-01
Кількість на модель
1
№
7
Назва деталі
ПАЛИВОПРОВІД ВИСОКОГО ТИСКУ - ГО ЦИЛ.
Заводський номер
245-1104300-Б-02
Кількість на модель
1
№
8
Назва деталі
ПАЛИВОПРОВІД ВИСОКОГО ТИСКУ - ГО ЦИЛ.
Заводський номер
245-1104300-Б-03
Кількість на модель
1
№
9
Назва деталі
Паливопровід дренажний
Заводський номер
245-1104320-Б
Кількість на модель
1
№
10
Назва деталі
Трубка пневмокоректора
Заводський номер
245-1104330-И
Кількість на модель
1
№
11
Назва деталі
Трубка перепускна
Заводський номер
245-1104350-Е
Кількість на модель
1
№
12
Назва деталі
Прокладка- екран
Заводський номер
245-1111020
Кількість на модель
4
№
13
Назва деталі
Кронштейн
Заводський номер
245-1111108-Д
Кількість на модель
1
№
14
Назва деталі
Захисний рукав
Заводський номер
245-1111113
Кількість на модель
1
№
15
Назва деталі
Захисний рукав
Заводський номер
245-1111115
Кількість на модель
1
№
16
Назва деталі
Скоба
Заводський номер
245-1111145-А
Кількість на модель
4
№
17
Назва деталі
Корпус
Заводський номер
245-1117010-В
Кількість на модель
1
№
18
Назва деталі
Штуцер із пробкою
Заводський номер
245-1117105
Кількість на модель
1
№
19
Назва деталі
Болтовий патрубок
Заводський номер
240-1104787
Кількість на модель
3
№
20
Назва деталі
Болтовий патрубок
Заводський номер
240-1104787-Б
Кількість на модель
1
№
21
Назва деталі
Фільтр паливний грубого очищення
Заводський номер
240-1105010
Кількість на модель
1
№
22
Назва деталі
Хомут
Заводський номер
240-1111101-Б
Кількість на модель
2
№
23
Назва деталі
Колодка
Заводський номер
240-1111114
Кількість на модель
3
№
24
Назва деталі
Колодка
Заводський номер
240-1111130
Кількість на модель
1
№
25
Назва деталі
Нафтопровід
Заводський номер
240-3509150
Кількість на модель
1
№
26
Назва деталі
Кільце ущільнювальне
Заводський номер
50-1022067
Кількість на модель
9
№
27
Назва деталі
гвинт
Заводський номер
36-1104787
Кількість на модель
5
№
28
Назва деталі
Прокладка
Заводський номер
36-1104788
Кількість на модель
11
№
29
Назва деталі
Болт
Заводський номер
Д18-051-А
Кількість на модель
3
№
30
Назва деталі
Диск
Заводський номер
Д18-055-А
Кількість на модель
12
№
31
Назва деталі
Форсунка
Заводський номер
172.1112010-11.01
Кількість на модель
4
№
32
Назва деталі
Форсунка
Заводський номер
455.1112010-50
Кількість на модель
4
№
32
Назва деталі
Насос паливний
Заводський номер
773.1111005-07Т
Кількість на модель
1
№
33
Назва деталі
Фільтр очищення палива
Заводський номер
ФТ020-1117010
Кількість на модель
1
№
34
Назва деталі
Горіх
Заводський номер
М6-6Н.6.016(S10)
Кількість на модель
3
№
35
Назва деталі
Горіх
Заводський номер
М10-6Н.6.016(S16)
Кількість на модель
1
№
36
Назва деталі
Болт
Заводський номер
М8-6gХ20.88.35.016
Кількість на модель
2
№
37
Назва деталі
Болт
Заводський номер
М10-6gХ 20.88.35.016
Кількість на модель
5
№
38
Назва деталі
Болт
Заводський номер
М10-6gХ25.88.35.016
Кількість на модель
3
№
39
Назва деталі
Болт
Заводський номер
М10-6gХ30.88.35.016
Кількість на модель
8
№
40
Назва деталі
Болт
Заводський номер
М10-6gХ35.88.35.016
Кількість на модель
2
№
41
Назва деталі
Болт
Заводський номер
М10-6gХ120.88.35.016
Кількість на модель
2
№
42
Назва деталі
Шайба
Заводський номер
665Г06
Кількість на модель
3
№
43
Назва деталі
Шайба
Заводський номер
865Г06
Кількість на модель
2
№
44
Назва деталі
Шайба
Заводський номер
10.01.08КП.016
Кількість на модель
4
№
45
Назва деталі
Шайба
Заводський номер
1065Г06
Кількість на модель
12
№
46
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Встановлення паливної апаратури | 245-1111000-Ж1-13 | 1 | 1 | |||||
| 1 | Кронштейн | 260-1111109-Е | 1 | 1 | 1 | |||
| 2 | Штуцер | 260-3509232-01 | 1 | 1 | 2 | |||
| 3 | ТРУБКА ПАЛИВНА НИЗЬКОГО ТИСКУ (L= мм) | 240-1104180-А-03 | 1 | 1 | 3 | |||
| 4 | Трубка паливна низького тиску | 245-1104180-А-06 | 1 | 1 | 4 | |||
| 5 | ПАЛИВНА ТРУБКА НИЗЬКОГО ТИСКУ | 245-1104180-А-09 | 1 | 1 | 5 | |||
| 6 | ПАЛИВОПРОВІД ВИСОКОГО ТИСКУ - ГО ЦИЛ. | 245-1104300-Б | 1 | 1 | 6 | |||
| 7 | ПАЛИВОПРОВІД ВИСОКОГО ТИСКУ - ГО ЦИЛ. | 245-1104300-Б-01 | 1 | 1 | 7 | |||
| 8 | ПАЛИВОПРОВІД ВИСОКОГО ТИСКУ - ГО ЦИЛ. | 245-1104300-Б-02 | 1 | 1 | 8 | |||
| 9 | ПАЛИВОПРОВІД ВИСОКОГО ТИСКУ - ГО ЦИЛ. | 245-1104300-Б-03 | 1 | 1 | 9 | |||
| 10 | Паливопровід дренажний | 245-1104320-Б | 1 | 1 | 10 | |||
| 11 | Трубка пневмокоректора | 245-1104330-И | 1 | 1 | 11 | |||
| 12 | Трубка перепускна | 245-1104350-Е | 1 | 1 | 12 | |||
| 13 | Прокладка- екран | 245-1111020 | 4 | 4 | 13 | |||
| 14 | Кронштейн | 245-1111108-Д | 1 | 1 | 14 | |||
| 15 | Захисний рукав | 245-1111113 | 1 | 1 | 15 | |||
| 16 | Захисний рукав | 245-1111115 | 1 | 1 | 16 | |||
| 17 | Скоба | 245-1111145-А | 4 | 4 | 17 | |||
| 18 | Корпус | 245-1117010-В | 1 | 1 | 18 | |||
| 19 | Штуцер із пробкою | 245-1117105 | 1 | 1 | 19 | |||
| 20 | Болтовий патрубок | 240-1104787 | 3 | 3 | 20 | |||
| 21 | Болтовий патрубок | 240-1104787-Б | 1 | 1 | 21 | |||
| 22 | Фільтр паливний грубого очищення | 240-1105010 | 1 | 1 | 22 | |||
| 23 | Хомут | 240-1111101-Б | 2 | 2 | 23 | |||
| 24 | Колодка | 240-1111114 | 3 | 3 | 24 | |||
| 25 | Колодка | 240-1111130 | 1 | 1 | 25 | |||
| 26 | Нафтопровід | 240-3509150 | 1 | 1 | 26 | |||
| 27 | Кільце ущільнювальне | 50-1022067 | 9 | 9 | 27 | |||
| 28 | гвинт | 36-1104787 | 5 | 5 | 28 | |||
| 29 | Прокладка | 36-1104788 | 11 | 11 | 29 | |||
| 30 | Болт | Д18-051-А | 3 | 3 | 30 | |||
| 31 | Диск | Д18-055-А | 12 | 12 | 31 | |||
| 32 | Форсунка | 172.1112010-11.01 | 4 | 4 | 32 | |||
| 32 | Форсунка | 455.1112010-50 | 4 | 4 | 32 | |||
| 33 | Насос паливний | 773.1111005-07Т | 1 | 1 | 33 | |||
| 34 | Фільтр очищення палива | ФТ020-1117010 | 1 | 1 | 34 | |||
| 35 | Горіх | М6-6Н.6.016(S10) | 3 | 3 | 35 | |||
| 36 | Горіх | М10-6Н.6.016(S16) | 1 | 1 | 36 | |||
| 37 | Болт | М8-6gХ20.88.35.016 | 2 | 2 | 37 | |||
| 38 | Болт | М10-6gХ 20.88.35.016 | 5 | 5 | 38 | |||
| 39 | Болт | М10-6gХ25.88.35.016 | 3 | 3 | 39 | |||
| 40 | Болт | М10-6gХ30.88.35.016 | 8 | 8 | 40 | |||
| 41 | Болт | М10-6gХ35.88.35.016 | 2 | 2 | 41 | |||
| 42 | Болт | М10-6gХ120.88.35.016 | 2 | 2 | 42 | |||
| 43 | Шайба | 665Г06 | 3 | 3 | 43 | |||
| 44 | Шайба | 865Г06 | 2 | 2 | 44 | |||
| 45 | Шайба | 10.01.08КП.016 | 4 | 4 | 45 | |||
| 46 | Шайба | 1065Г06 | 12 | 12 | 46 |
