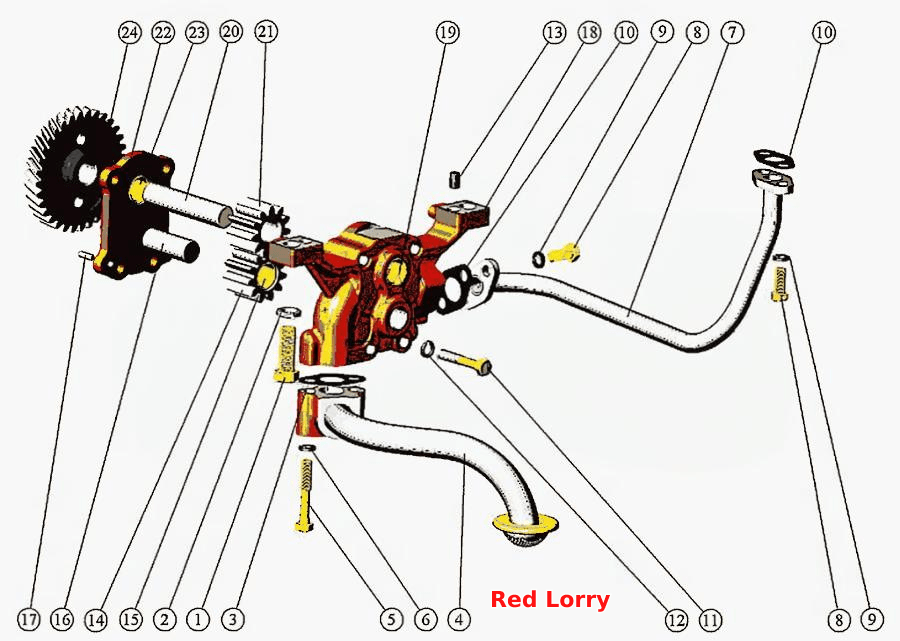

Встановлення масляного насоса. Встановлення приймача масляного насоса
100%
Назва деталі
Встановлення масляного насоса
Заводський номер
240-1400010-Б-01
Кількість на модель
№
Назва деталі
Втулка проміжної шестерні
Заводський номер
22008427
Кількість на модель
1
№
Назва деталі
Втулка
Заводський номер
А57.03.028-А
Кількість на модель
1
№
Назва деталі
ВАЛ
Заводський номер
240-1403120-А-01
Кількість на модель
№
Назва деталі
Кришка у зборі
Заводський номер
240-1403150
Кількість на модель
№
Назва деталі
Шестерня масляного насоса ведена
Заводський номер
50-1403110-Б
Кількість на модель
1
№
Назва деталі
Насос масляний
Заводський номер
50-1403010-Б1
Кількість на модель
№
Назва деталі
Корпус у зборі
Заводський номер
240-1403020
Кількість на модель
№
Назва деталі
Встановлення приймача масляного насоса
Заводський номер
240-1402000-А3
Кількість на модель
№
Назва деталі
Болт
Заводський номер
М12-6gХ40.88.35.016
Кількість на модель
№
1
Назва деталі
Болт
Заводський номер
М12-6gХ35.88.35.016
Кількість на модель
2
№
1
Назва деталі
Шайба
Заводський номер
12Т65Г06
Кількість на модель
2
№
2
Назва деталі
Шайба
Заводський номер
12.ОТ.65Г.06
Кількість на модель
2
№
2
Назва деталі
Прокладка
Заводський номер
50-1402053
Кількість на модель
1
№
3
Назва деталі
Маслозбірник
Заводський номер
240-1402010-А3
Кількість на модель
1
№
4
Назва деталі
Болт
Заводський номер
М8-6gХ50.88.35.016
Кількість на модель
2
№
5
Назва деталі
Диск
Заводський номер
8Т65Г06
Кількість на модель
2
№
6
Назва деталі
Патрубок відвідний
Заводський номер
50-1403015-А2
Кількість на модель
1
№
7
Назва деталі
Болт
Заводський номер
М8-6gХ20.88.35
Кількість на модель
4
№
8
Назва деталі
Прокладка
Заводський номер
50-1403033
Кількість на модель
2
№
10
Назва деталі
Болт
Заводський номер
М8-6gХ50.88.35
Кількість на модель
4
№
11
Назва деталі
Штифт
Заводський номер
240-1002044
Кількість на модель
2
№
13
Назва деталі
Шестерня
Заводський номер
50-1403115-Б
Кількість на модель
1
№
14
Назва деталі
Втулка
Заводський номер
Д08-002-А
Кількість на модель
1
№
15
Назва деталі
Палець
Заводський номер
50-1403125-Б
Кількість на модель
1
№
16
Назва деталі
Штифт
Заводський номер
50-1403233
Кількість на модель
2
№
17
Назва деталі
Корпус
Заводський номер
240-1403025
Кількість на модель
1
№
18
Назва деталі
Втулка корпусу
Заводський номер
50-1403019-Б
Кількість на модель
1
№
19
Назва деталі
Втулка
Заводський номер
А57.03.026-А
Кількість на модель
1
№
19
Назва деталі
Втулка корпусу
Заводський номер
22008216
Кількість на модель
1
№
19
Назва деталі
Валик
Заводський номер
50-1403052-В
Кількість на модель
1
№
20
Назва деталі
Шестерня
Заводський номер
50-1403075-В
Кількість на модель
1
№
21
Назва деталі
Кришка
Заводський номер
240-1403155
Кількість на модель
1
№
22
Назва деталі
Втулка кришки
Заводський номер
50-1403012-Б
Кількість на модель
1
№
23
Назва деталі
Втулка
Заводський номер
А57.03.027-А
Кількість на модель
1
№
23
Назва деталі
Втулка корпусу
Заводський номер
22008318
Кількість на модель
1
№
23
Назва деталі
Шестерня
Заводський номер
50-1403228-Б
Кількість на модель
1
№
24
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Встановлення масляного насоса | 240-1400010-Б-01 | |||||||
| Втулка проміжної шестерні | 22008427 | 1 | 1 | |||||
| Втулка | А57.03.028-А | 1 | 1 | |||||
| ВАЛ | 240-1403120-А-01 | |||||||
| Кришка у зборі | 240-1403150 | |||||||
| Шестерня масляного насоса ведена | 50-1403110-Б | 1 | 1 | |||||
| Насос масляний | 50-1403010-Б1 | |||||||
| Корпус у зборі | 240-1403020 | |||||||
| Встановлення приймача масляного насоса | 240-1402000-А3 | |||||||
| 1 | Болт | М12-6gХ40.88.35.016 | 1 | |||||
| 1 | Болт | М12-6gХ35.88.35.016 | 2 | 2 | 1 | |||
| 2 | Шайба | 12Т65Г06 | 2 | 2 | 2 | |||
| 2 | Шайба | 12.ОТ.65Г.06 | 2 | 2 | 2 | |||
| 3 | Прокладка | 50-1402053 | 1 | 1 | 3 | |||
| 4 | Маслозбірник | 240-1402010-А3 | 1 | 1 | 4 | |||
| 5 | Болт | М8-6gХ50.88.35.016 | 2 | 2 | 5 | |||
| 6 | Диск | 8Т65Г06 | 2 | 2 | 6 | |||
| 7 | Патрубок відвідний | 50-1403015-А2 | 1 | 1 | 7 | |||
| 8 | Болт | М8-6gХ20.88.35 | 4 | 4 | 8 | |||
| 10 | Прокладка | 50-1403033 | 2 | 2 | 10 | |||
| 11 | Болт | М8-6gХ50.88.35 | 4 | 4 | 11 | |||
| 13 | Штифт | 240-1002044 | 2 | 2 | 13 | |||
| 14 | Шестерня | 50-1403115-Б | 1 | 1 | 14 | |||
| 15 | Втулка | Д08-002-А | 1 | 1 | 15 | |||
| 16 | Палець | 50-1403125-Б | 1 | 1 | 16 | |||
| 17 | Штифт | 50-1403233 | 2 | 2 | 17 | |||
| 18 | Корпус | 240-1403025 | 1 | 1 | 18 | |||
| 19 | Втулка корпусу | 50-1403019-Б | 1 | 1 | 19 | |||
| 19 | Втулка | А57.03.026-А | 1 | 1 | 19 | |||
| 19 | Втулка корпусу | 22008216 | 1 | 1 | 19 | |||
| 20 | Валик | 50-1403052-В | 1 | 1 | 20 | |||
| 21 | Шестерня | 50-1403075-В | 1 | 1 | 21 | |||
| 22 | Кришка | 240-1403155 | 1 | 1 | 22 | |||
| 23 | Втулка кришки | 50-1403012-Б | 1 | 1 | 23 | |||
| 23 | Втулка | А57.03.027-А | 1 | 1 | 23 | |||
| 23 | Втулка корпусу | 22008318 | 1 | 1 | 23 | |||
| 24 | Шестерня | 50-1403228-Б | 1 | 1 | 24 |
