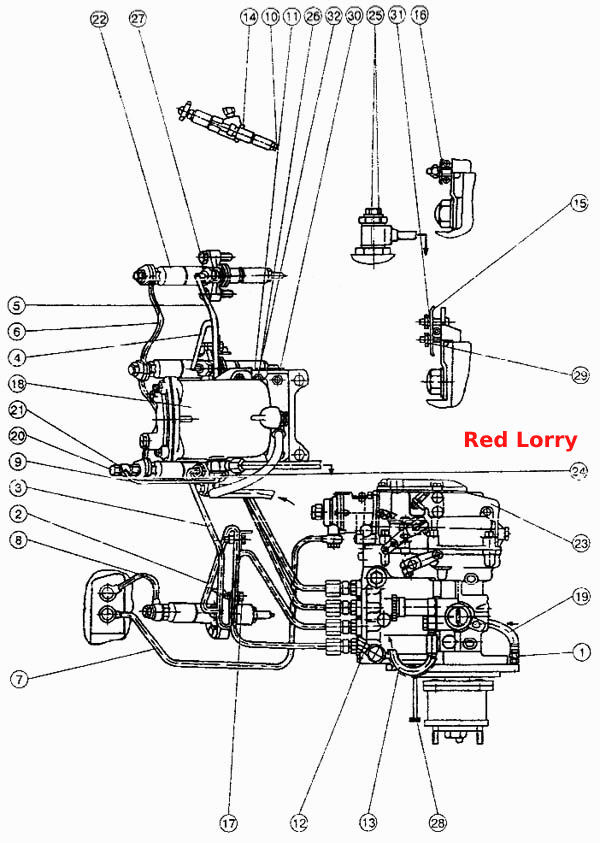

Паливні трубопроводи та встановлення паливної апаратури
100%
Назва деталі
Штуцер
Заводський номер
260-3509232-01
Кількість на модель
1
№
1
Назва деталі
Трубка
Заводський номер
245-1104300-В
Кількість на модель
1
№
2
Назва деталі
Трубка
Заводський номер
245-1104300-В-01
Кількість на модель
1
№
3
Назва деталі
Трубка
Заводський номер
245-1104300-В-02
Кількість на модель
1
№
4
Назва деталі
Трубка
Заводський номер
245-1104300-В-03
Кількість на модель
1
№
5
Назва деталі
Дренажний паливопровід
Заводський номер
245-1104320-А2
Кількість на модель
1
№
6
Назва деталі
Трубка пневмокоректора
Заводський номер
245-1104330-В
Кількість на модель
1
№
7
Назва деталі
Трубка перепускна
Заводський номер
245-1104350-В
Кількість на модель
1
№
8
Назва деталі
Трубка перепускна
Заводський номер
245-1104360-Д
Кількість на модель
1
№
9
Назва деталі
Прокладка- екран
Заводський номер
245-1111020
Кількість на модель
4
№
10
Назва деталі
Кронштейн
Заводський номер
245-1117060-А
Кількість на модель
1
№
11
Назва деталі
Трубка паливна низького тиску
Заводський номер
240-1104170
Кількість на модель
1
№
12
Назва деталі
Трубка паливна низького тиску
Заводський номер
240-1104170-02
Кількість на модель
1
№
13
Назва деталі
Кільце захисне
Заводський номер
240-1111036-Б
Кількість на модель
4
№
14
Назва деталі
Колодка
Заводський номер
240-1111106
Кількість на модель
1
№
15
Назва деталі
Колодка
Заводський номер
240-1111114
Кількість на модель
2
№
16
Назва деталі
Колодка
Заводський номер
240-1111130
Кількість на модель
2
№
17
Назва деталі
Фільтр паливний тонкого очищення
Заводський номер
240-1117010-А
Кількість на модель
1
№
18
Назва деталі
Нафтопровід
Заводський номер
240-3509150
Кількість на модель
1
№
19
Назва деталі
гвинт
Заводський номер
36-1104787
Кількість на модель
7
№
20
Назва деталі
Прокладка
Заводський номер
36-1104788-01
Кількість на модель
19
№
21
Назва деталі
Форсунка
Заводський номер
17.1120010-10
Кількість на модель
4
№
22
Назва деталі
Насос паливний
Заводський номер
РР4М10Р1f3451
Кількість на модель
1
№
23
Назва деталі
Штуцер
Заводський номер
Д-18-052
Кількість на модель
1
№
24
Назва деталі
Кільце ущільнювальне
Заводський номер
Д18-055-А-01
Кількість на модель
2
№
25
Назва деталі
Болт
Заводський номер
М10-6gх30.88.35.019
Кількість на модель
3
№
26
Назва деталі
гвинт
Заводський номер
М10-6gх35.88.35.019
Кількість на модель
10
№
27
Назва деталі
Болт
Заводський номер
М10-6gх120.88.35.019
Кількість на модель
2
№
28
Назва деталі
Гайка
Заводський номер
М6-6Н.6.019
Кількість на модель
4
№
29
Назва деталі
Гайка
Заводський номер
М10-6Н.6.019
Кількість на модель
3
№
30
Назва деталі
Диск
Заводський номер
6.65Г.06
Кількість на модель
4
№
31
Назва деталі
Диск
Заводський номер
10.65Г.06
Кількість на модель
10
№
32
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Штуцер | 260-3509232-01 | 1 | 1 | 1 | |||
| 2 | Трубка | 245-1104300-В | 1 | 1 | 2 | |||
| 3 | Трубка | 245-1104300-В-01 | 1 | 1 | 3 | |||
| 4 | Трубка | 245-1104300-В-02 | 1 | 1 | 4 | |||
| 5 | Трубка | 245-1104300-В-03 | 1 | 1 | 5 | |||
| 6 | Дренажний паливопровід | 245-1104320-А2 | 1 | 1 | 6 | |||
| 7 | Трубка пневмокоректора | 245-1104330-В | 1 | 1 | 7 | |||
| 8 | Трубка перепускна | 245-1104350-В | 1 | 1 | 8 | |||
| 9 | Трубка перепускна | 245-1104360-Д | 1 | 1 | 9 | |||
| 10 | Прокладка- екран | 245-1111020 | 4 | 4 | 10 | |||
| 11 | Кронштейн | 245-1117060-А | 1 | 1 | 11 | |||
| 12 | Трубка паливна низького тиску | 240-1104170 | 1 | 1 | 12 | |||
| 13 | Трубка паливна низького тиску | 240-1104170-02 | 1 | 1 | 13 | |||
| 14 | Кільце захисне | 240-1111036-Б | 4 | 4 | 14 | |||
| 15 | Колодка | 240-1111106 | 1 | 1 | 15 | |||
| 16 | Колодка | 240-1111114 | 2 | 2 | 16 | |||
| 17 | Колодка | 240-1111130 | 2 | 2 | 17 | |||
| 18 | Фільтр паливний тонкого очищення | 240-1117010-А | 1 | 1 | 18 | |||
| 19 | Нафтопровід | 240-3509150 | 1 | 1 | 19 | |||
| 20 | гвинт | 36-1104787 | 7 | 7 | 20 | |||
| 21 | Прокладка | 36-1104788-01 | 19 | 19 | 21 | |||
| 22 | Форсунка | 17.1120010-10 | 4 | 4 | 22 | |||
| 23 | Насос паливний | РР4М10Р1f3451 | 1 | 1 | 23 | |||
| 24 | Штуцер | Д-18-052 | 1 | 1 | 24 | |||
| 25 | Кільце ущільнювальне | Д18-055-А-01 | 2 | 2 | 25 | |||
| 26 | Болт | М10-6gх30.88.35.019 | 3 | 3 | 26 | |||
| 27 | гвинт | М10-6gх35.88.35.019 | 10 | 10 | 27 | |||
| 28 | Болт | М10-6gх120.88.35.019 | 2 | 2 | 28 | |||
| 29 | Гайка | М6-6Н.6.019 | 4 | 4 | 29 | |||
| 30 | Гайка | М10-6Н.6.019 | 3 | 3 | 30 | |||
| 31 | Диск | 6.65Г.06 | 4 | 4 | 31 | |||
| 32 | Диск | 10.65Г.06 | 10 | 10 | 32 |
