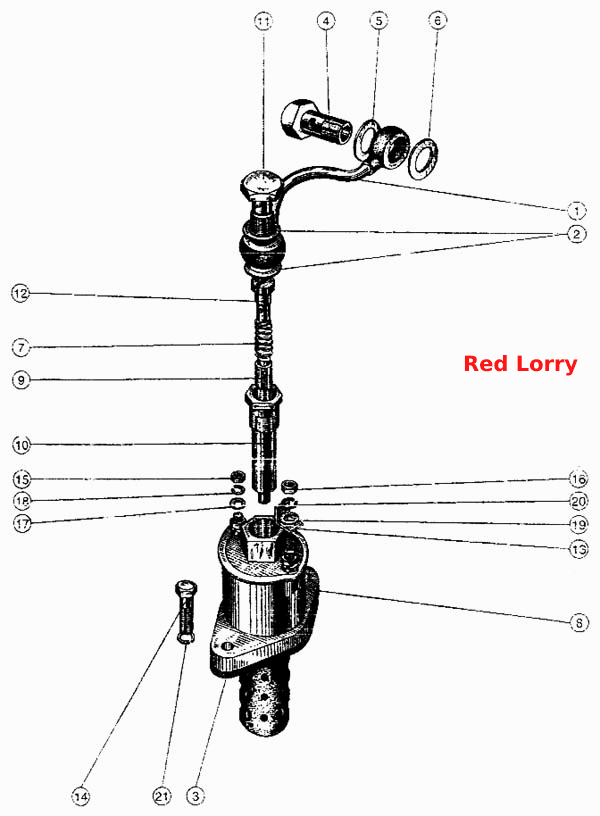

Електрофакельний підігрівач і його встановлення
100%
Назва деталі
Котушка
Заводський номер
ЭФП-8101570
Кількість на модель
1
№
Назва деталі
Електрофакельний нагрівач ЕФП-8101
Заводський номер
ЭФП-8101500-01
Кількість на модель
1
№
Назва деталі
Трубопровід
Заводський номер
242-3701130-А
Кількість на модель
1
№
1
Назва деталі
Прокладка
Заводський номер
240-1007209
Кількість на модель
2
№
2
Назва деталі
Прокладка
Заводський номер
240-3707115-А1
Кількість на модель
1
№
3
Назва деталі
гвинт
Заводський номер
36-1104787
Кількість на модель
1
№
4
Назва деталі
Прокладка
Заводський номер
36-1104788
Кількість на модель
1
№
5
Назва деталі
Прокладка
Заводський номер
36-1104788-01
Кількість на модель
1
№
6
Назва деталі
Пружина перепускного клапана
Заводський номер
16-057
Кількість на модель
1
№
7
Назва деталі
Корпус із котушкою
Заводський номер
ЭФП-8101563-Б
Кількість на модель
1
№
8
Назва деталі
Клапан
Заводський номер
ЭФП-8101605-В
Кількість на модель
1
№
9
Назва деталі
Корпус клапана
Заводський номер
ЭФП-8101610
Кількість на модель
1
№
10
Назва деталі
Болтовий патрубок
Заводський номер
ЭФП-8101627-В
Кількість на модель
1
№
11
Назва деталі
Штуцер
Заводський номер
ЭФП-8101628-Б
Кількість на модель
1
№
12
Назва деталі
Ізолятор
Заводський номер
ЭФП-8101696
Кількість на модель
1
№
13
Назва деталі
гвинт
Заводський номер
М6-6gх20.88.35.019
Кількість на модель
1
№
14
Назва деталі
Горіх
Заводський номер
М4-6Н.019
Кількість на модель
1
№
15
Назва деталі
Горіх
Заводський номер
М5-6Н.019
Кількість на модель
1
№
16
Назва деталі
Шайба ГОСТ
Заводський номер
4.01.019
Кількість на модель
1
№
17
Назва деталі
Шайба
Заводський номер
4.65Г.06
Кількість на модель
1
№
18
Назва деталі
Шайба ГОСТ
Заводський номер
5.01.019
Кількість на модель
1
№
19
Назва деталі
Шайба
Заводський номер
5.65Г.06
Кількість на модель
1
№
20
Назва деталі
Диск
Заводський номер
6.65Г.06
Кількість на модель
2
№
21
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Котушка | ЭФП-8101570 | 1 | 1 | |||||
| Електрофакельний нагрівач ЕФП-8101 | ЭФП-8101500-01 | 1 | 1 | |||||
| 1 | Трубопровід | 242-3701130-А | 1 | 1 | 1 | |||
| 2 | Прокладка | 240-1007209 | 2 | 2 | 2 | |||
| 3 | Прокладка | 240-3707115-А1 | 1 | 1 | 3 | |||
| 4 | гвинт | 36-1104787 | 1 | 1 | 4 | |||
| 5 | Прокладка | 36-1104788 | 1 | 1 | 5 | |||
| 6 | Прокладка | 36-1104788-01 | 1 | 1 | 6 | |||
| 7 | Пружина перепускного клапана | 16-057 | 1 | 1 | 7 | |||
| 8 | Корпус із котушкою | ЭФП-8101563-Б | 1 | 1 | 8 | |||
| 9 | Клапан | ЭФП-8101605-В | 1 | 1 | 9 | |||
| 10 | Корпус клапана | ЭФП-8101610 | 1 | 1 | 10 | |||
| 11 | Болтовий патрубок | ЭФП-8101627-В | 1 | 1 | 11 | |||
| 12 | Штуцер | ЭФП-8101628-Б | 1 | 1 | 12 | |||
| 13 | Ізолятор | ЭФП-8101696 | 1 | 1 | 13 | |||
| 14 | гвинт | М6-6gх20.88.35.019 | 1 | 1 | 14 | |||
| 15 | Горіх | М4-6Н.019 | 1 | 1 | 15 | |||
| 16 | Горіх | М5-6Н.019 | 1 | 1 | 16 | |||
| 17 | Шайба ГОСТ | 4.01.019 | 1 | 1 | 17 | |||
| 18 | Шайба | 4.65Г.06 | 1 | 1 | 18 | |||
| 19 | Шайба ГОСТ | 5.01.019 | 1 | 1 | 19 | |||
| 20 | Шайба | 5.65Г.06 | 1 | 1 | 20 | |||
| 21 | Диск | 6.65Г.06 | 2 | 2 | 21 |
