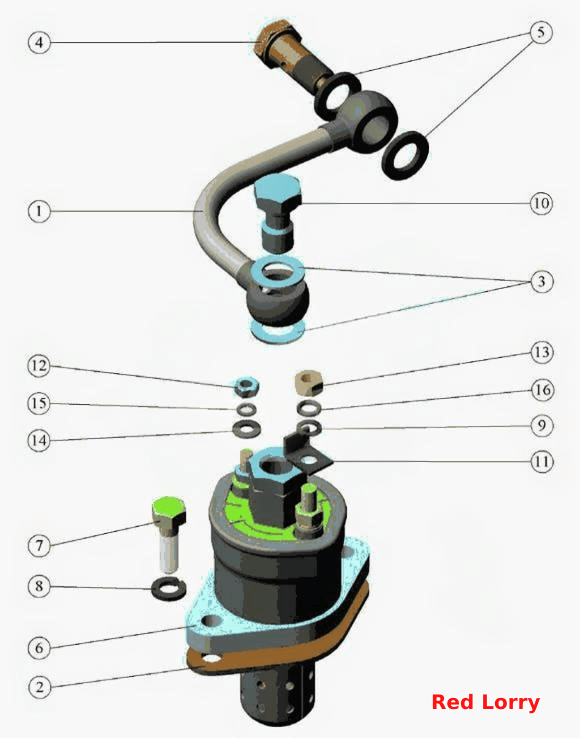

Встановлення електрофакельного підігрівача
100%
Назва деталі
Встановлення електрофакельного підігрівача
Заводський номер
245-3707110-A
Кількість на модель
1
№
Назва деталі
Трубопровід
Заводський номер
245-3707130-A
Кількість на модель
1
№
1
Назва деталі
Прокладка
Заводський номер
240-3707115-A1
Кількість на модель
1
№
2
Назва деталі
Прокладка
Заводський номер
240-1007209
Кількість на модель
2
№
3
Назва деталі
гвинт
Заводський номер
36-1104787
Кількість на модель
1
№
4
Назва деталі
Прокладка
Заводський номер
36-1104788-01
Кількість на модель
2
№
5
Назва деталі
Електрофакельний нагрівач
Заводський номер
ЭФП-8101500
Кількість на модель
1
№
6
Назва деталі
Електрофакельний нагрівач ЕФП-8101
Заводський номер
ЭФП-8101500-01
Кількість на модель
1
№
6
Назва деталі
гвинт
Заводський номер
M6-6gx20.88.35.016
Кількість на модель
2
№
7
Назва деталі
Диск
Заводський номер
6 65Г 06
Кількість на модель
2
№
8
Назва деталі
Шайба
Заводський номер
ЭФП-8101504
Кількість на модель
1
№
9
Назва деталі
Болтовий патрубок
Заводський номер
ЭФП-8101627-В
Кількість на модель
1
№
10
Назва деталі
Ізолятор
Заводський номер
ЭФП-8101696
Кількість на модель
1
№
11
Назва деталі
Горіх
Заводський номер
M4-6H.6.016(S7)
Кількість на модель
1
№
12
Назва деталі
Гайка
Заводський номер
M5-6H.6.016(S8)
Кількість на модель
1
№
13
Назва деталі
Шайба
Заводський номер
4.01.08КП.019
Кількість на модель
1
№
14
Назва деталі
Шайба
Заводський номер
4 65Г 06
Кількість на модель
1
№
15
Назва деталі
Шайба
Заводський номер
5 65Г 06
Кількість на модель
1
№
16
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Встановлення електрофакельного підігрівача | 245-3707110-A | 1 | 1 | |||||
| 1 | Трубопровід | 245-3707130-A | 1 | 1 | 1 | |||
| 2 | Прокладка | 240-3707115-A1 | 1 | 1 | 2 | |||
| 3 | Прокладка | 240-1007209 | 2 | 2 | 3 | |||
| 4 | гвинт | 36-1104787 | 1 | 1 | 4 | |||
| 5 | Прокладка | 36-1104788-01 | 2 | 2 | 5 | |||
| 6 | Електрофакельний нагрівач | ЭФП-8101500 | 1 | 1 | 6 | |||
| 6 | Електрофакельний нагрівач ЕФП-8101 | ЭФП-8101500-01 | 1 | 1 | 6 | |||
| 7 | гвинт | M6-6gx20.88.35.016 | 2 | 2 | 7 | |||
| 8 | Диск | 6 65Г 06 | 2 | 2 | 8 | |||
| 9 | Шайба | ЭФП-8101504 | 1 | 1 | 9 | |||
| 10 | Болтовий патрубок | ЭФП-8101627-В | 1 | 1 | 10 | |||
| 11 | Ізолятор | ЭФП-8101696 | 1 | 1 | 11 | |||
| 12 | Горіх | M4-6H.6.016(S7) | 1 | 1 | 12 | |||
| 13 | Гайка | M5-6H.6.016(S8) | 1 | 1 | 13 | |||
| 14 | Шайба | 4.01.08КП.019 | 1 | 1 | 14 | |||
| 15 | Шайба | 4 65Г 06 | 1 | 1 | 15 | |||
| 16 | Шайба | 5 65Г 06 | 1 | 1 | 16 |
