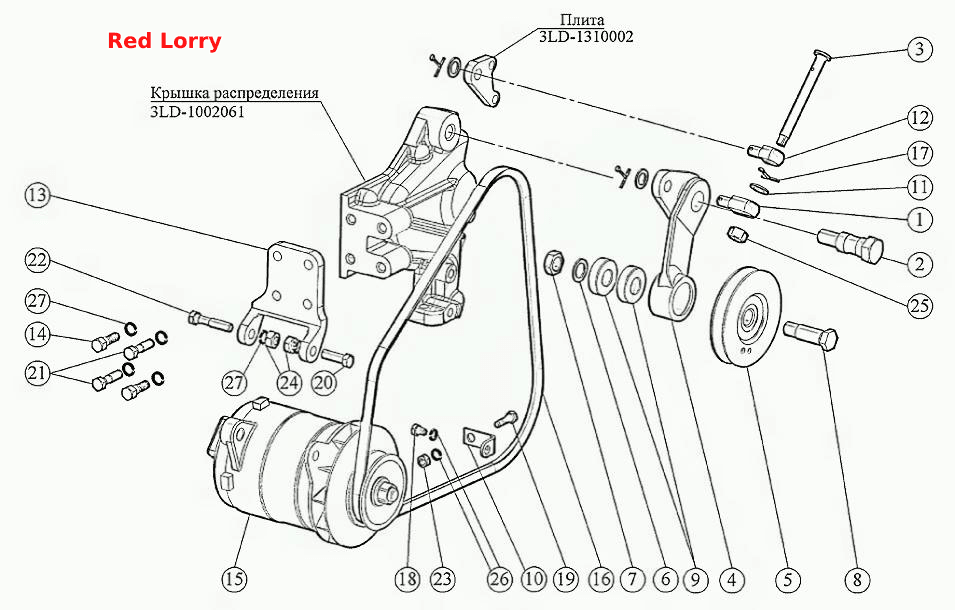

Встановлення генератора (версія без генератора)
100%
Назва деталі
Встановлення генератора
Заводський номер
3LD-3701040
Кількість на модель
1
№
Назва деталі
Тарілка
Заводський номер
3LD-1310002
Кількість на модель
№
Назва деталі
Кришка розподілу
Заводський номер
3LD-1002061
Кількість на модель
№
Назва деталі
Натягувач
Заводський номер
3LD-1310250
Кількість на модель
1
№
Назва деталі
Кутник
Заводський номер
3LD-1310001
Кількість на модель
1
№
1
Назва деталі
Болт
Заводський номер
3LD-1310111
Кількість на модель
1
№
2
Назва деталі
Гвинт
Заводський номер
3LD-1310124
Кількість на модель
1
№
3
Назва деталі
Важіль
Заводський номер
3LD-1310260
Кількість на модель
1
№
4
Назва деталі
Шків
Заводський номер
3LD-3509501
Кількість на модель
1
№
5
Назва деталі
Шайба
Заводський номер
50-1005161
Кількість на модель
1
№
6
Назва деталі
Горіх
Заводський номер
260-1307123
Кількість на модель
1
№
7
Назва деталі
Палец
Заводський номер
260.5-1310048
Кількість на модель
1
№
8
Назва деталі
Підшипник
Заводський номер
6-180203К1С17
Кількість на модель
2
№
9
Назва деталі
Кронштейн- планка
Заводський номер
3LD-3701001
Кількість на модель
1
№
10
Назва деталі
Шайба
Заводський номер
245-3701069
Кількість на модель
3
№
11
Назва деталі
Кутник
Заводський номер
260-1310001
Кількість на модель
1
№
12
Назва деталі
Кронштейн
Заводський номер
260-3701056
Кількість на модель
1
№
13
Назва деталі
Болт
Заводський номер
260-3701068
Кількість на модель
2
№
14
Назва деталі
Генератор
Заводський номер
Г9721.3701.3
Кількість на модель
1
№
15
Назва деталі
Ремінь
Заводський номер
XPA1090QUAD-POWERIII
Кількість на модель
1
№
16
Назва деталі
Шплінт 3,2х25.016
Заводський номер
3,2х25.016
Кількість на модель
3
№
17
Назва деталі
Болт
Заводський номер
М8-6gx12.88.35.016
Кількість на модель
1
№
18
Назва деталі
Болт M8-6gx25.88.35.016
Заводський номер
М8-6gx25.88.35.016
Кількість на модель
1
№
19
Назва деталі
Болт M10-6gx30.88.35.016
Заводський номер
М10-6gx30.88.35.016
Кількість на модель
1
№
20
Назва деталі
гвинт
Заводський номер
М10-6gx35.88.35.016
Кількість на модель
2
№
21
Назва деталі
Болт
Заводський номер
М10-6gx45.88.35.016
Кількість на модель
1
№
22
Назва деталі
Горіх
Заводський номер
М8-6Н.6.016
Кількість на модель
1
№
23
Назва деталі
Горіх
Заводський номер
М10-6Н.6.016
Кількість на модель
2
№
24
Назва деталі
Гайка М12-6Н.6.016
Заводський номер
М12-6Н.6.016
Кількість на модель
1
№
25
Назва деталі
Шайба
Заводський номер
8Т.65Г.06
Кількість на модель
2
№
26
Назва деталі
Шайба
Заводський номер
1065Г06
Кількість на модель
6
№
27
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Встановлення генератора | 3LD-3701040 | 1 | 1 | |||||
| Тарілка | 3LD-1310002 | |||||||
| Кришка розподілу | 3LD-1002061 | |||||||
| Натягувач | 3LD-1310250 | 1 | 1 | |||||
| 1 | Кутник | 3LD-1310001 | 1 | 1 | 1 | |||
| 2 | Болт | 3LD-1310111 | 1 | 1 | 2 | |||
| 3 | Гвинт | 3LD-1310124 | 1 | 1 | 3 | |||
| 4 | Важіль | 3LD-1310260 | 1 | 1 | 4 | |||
| 5 | Шків | 3LD-3509501 | 1 | 1 | 5 | |||
| 6 | Шайба | 50-1005161 | 1 | 1 | 6 | |||
| 7 | Горіх | 260-1307123 | 1 | 1 | 7 | |||
| 8 | Палец | 260.5-1310048 | 1 | 1 | 8 | |||
| 9 | Підшипник | 6-180203К1С17 | 2 | 2 | 9 | |||
| 10 | Кронштейн- планка | 3LD-3701001 | 1 | 1 | 10 | |||
| 11 | Шайба | 245-3701069 | 3 | 3 | 11 | |||
| 12 | Кутник | 260-1310001 | 1 | 1 | 12 | |||
| 13 | Кронштейн | 260-3701056 | 1 | 1 | 13 | |||
| 14 | Болт | 260-3701068 | 2 | 2 | 14 | |||
| 15 | Генератор | Г9721.3701.3 | 1 | 1 | 15 | |||
| 16 | Ремінь | XPA1090QUAD-POWERIII | 1 | 1 | 16 | |||
| 17 | Шплінт 3,2х25.016 | 3,2х25.016 | 3 | 3 | 17 | |||
| 18 | Болт | М8-6gx12.88.35.016 | 1 | 1 | 18 | |||
| 19 | Болт M8-6gx25.88.35.016 | М8-6gx25.88.35.016 | 1 | 1 | 19 | |||
| 20 | Болт M10-6gx30.88.35.016 | М10-6gx30.88.35.016 | 1 | 1 | 20 | |||
| 21 | гвинт | М10-6gx35.88.35.016 | 2 | 2 | 21 | |||
| 22 | Болт | М10-6gx45.88.35.016 | 1 | 1 | 22 | |||
| 23 | Горіх | М8-6Н.6.016 | 1 | 1 | 23 | |||
| 24 | Горіх | М10-6Н.6.016 | 2 | 2 | 24 | |||
| 25 | Гайка М12-6Н.6.016 | М12-6Н.6.016 | 1 | 1 | 25 | |||
| 26 | Шайба | 8Т.65Г.06 | 2 | 2 | 26 | |||
| 27 | Шайба | 1065Г06 | 6 | 6 | 27 |
