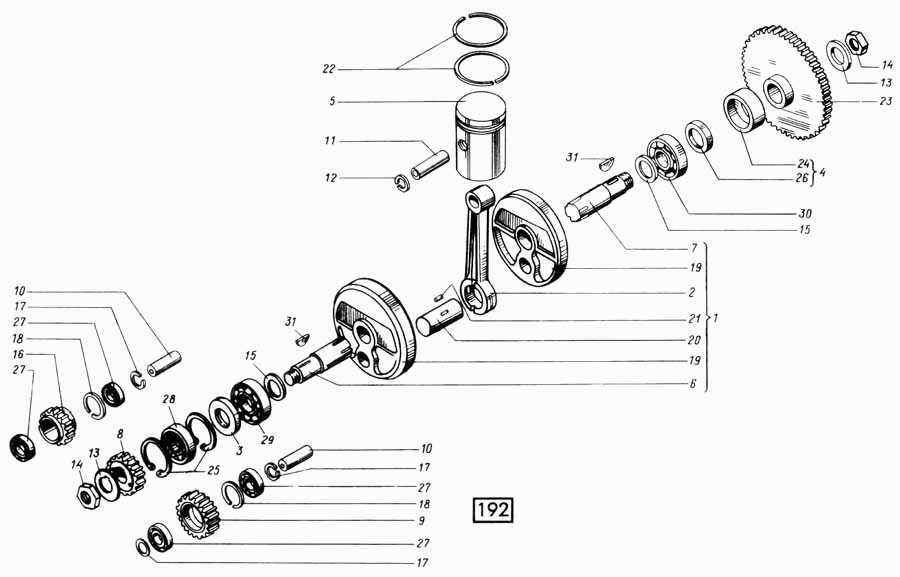

Кривошипно-шатунний механізм СМД-НГ, - БН, - Н, - , - , -
100%
Назва деталі
Вал колінчастий
Заводський номер
Д24С20Б
Кількість на модель
1
№
1
Назва деталі
Шатун
Заводський номер
Д24С21В
Кількість на модель
1
№
2
Назва деталі
Манжета
Заводський номер
2,2-30х52-1
Кількість на модель
1
№
3
Назва деталі
Ущільнення
Заводський номер
75.24.015А
Кількість на модель
1
№
4
Назва деталі
Поршень
Заводський номер
Д24С06А
Кількість на модель
1
№
5
Назва деталі
Півось передня
Заводський номер
Д24012Б
Кількість на модель
1
№
6
Назва деталі
Задня піввісь
Заводський номер
Д24013В
Кількість на модель
1
№
7
Назва деталі
Колесо зубчатое
Заводський номер
Д24019В
Кількість на модель
1
№
8
Назва деталі
Колесо зубчатое
Заводський номер
Д24020Б
Кількість на модель
1
№
9
Назва деталі
Пальцеве зубчасте колесо
Заводський номер
Д24022А
Кількість на модель
2
№
10
Назва деталі
Пальце поршня
Заводський номер
Д24026А
Кількість на модель
1
№
11
Назва деталі
Кільце стопорне
Заводський номер
Д24028
Кількість на модель
2
№
12
Назва деталі
Замкова шайба
Заводський номер
Д24046Б
Кількість на модель
2
№
13
Назва деталі
Гайка маховика
Заводський номер
Д24047А
Кількість на модель
2
№
14
Назва деталі
Шайба дистанційна
Заводський номер
Д24070А
Кількість на модель
2
№
15
Назва деталі
Колесо зубчатое
Заводський номер
Д24075А
Кількість на модель
1
№
16
Назва деталі
Шайба
Заводський номер
Д24077
Кількість на модель
3
№
17
Назва деталі
Стопорне кільце
Заводський номер
Д24078
Кількість на модель
2
№
18
Назва деталі
Щека
Заводський номер
Д24097Г
Кількість на модель
2
№
19
Назва деталі
Палець кривошипа
Заводський номер
Д24098Г
Кількість на модель
1
№
20
Назва деталі
Ролик х ПА
Заводський номер
Д24099
Кількість на модель
38
№
21
Назва деталі
Кільце компресійне
Заводський номер
Д24127А
Кількість на модель
2
№
22
Назва деталі
Маховик
Заводський номер
7524.104-3Г
Кількість на модель
1
№
23
Назва деталі
Втулка сальника
Заводський номер
75.24.105
Кількість на модель
1
№
24
Назва деталі
Кільце Б
Заводський номер
Б52
Кількість на модель
2
№
25
Назва деталі
Манжета
Заводський номер
1,2-30х52-1
Кількість на модель
2
№
26
Назва деталі
Подшипник
Заводський номер
202
Кількість на модель
4
№
27
Назва деталі
Підшипник
Заводський номер
205
Кількість на модель
1
№
28
Назва деталі
Підшипник
Заводський номер
2206КМ
Кількість на модель
1
№
29
Назва деталі
Підшипник
Заводський номер
102206М
Кількість на модель
1
№
30
Назва деталі
Сегментна шпонка
Заводський номер
5х9
Кількість на модель
2
№
31
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Вал колінчастий | Д24С20Б | 1 | 1 | 1 | |||
| 2 | Шатун | Д24С21В | 1 | 1 | 2 | |||
| 3 | Манжета | 2,2-30х52-1 | 1 | 1 | 3 | |||
| 4 | Ущільнення | 75.24.015А | 1 | 1 | 4 | |||
| 5 | Поршень | Д24С06А | 1 | 1 | 5 | |||
| 6 | Півось передня | Д24012Б | 1 | 1 | 6 | |||
| 7 | Задня піввісь | Д24013В | 1 | 1 | 7 | |||
| 8 | Колесо зубчатое | Д24019В | 1 | 1 | 8 | |||
| 9 | Колесо зубчатое | Д24020Б | 1 | 1 | 9 | |||
| 10 | Пальцеве зубчасте колесо | Д24022А | 2 | 2 | 10 | |||
| 11 | Пальце поршня | Д24026А | 1 | 1 | 11 | |||
| 12 | Кільце стопорне | Д24028 | 2 | 2 | 12 | |||
| 13 | Замкова шайба | Д24046Б | 2 | 2 | 13 | |||
| 14 | Гайка маховика | Д24047А | 2 | 2 | 14 | |||
| 15 | Шайба дистанційна | Д24070А | 2 | 2 | 15 | |||
| 16 | Колесо зубчатое | Д24075А | 1 | 1 | 16 | |||
| 17 | Шайба | Д24077 | 3 | 3 | 17 | |||
| 18 | Стопорне кільце | Д24078 | 2 | 2 | 18 | |||
| 19 | Щека | Д24097Г | 2 | 2 | 19 | |||
| 20 | Палець кривошипа | Д24098Г | 1 | 1 | 20 | |||
| 21 | Ролик х ПА | Д24099 | 38 | 38 | 21 | |||
| 22 | Кільце компресійне | Д24127А | 2 | 2 | 22 | |||
| 23 | Маховик | 7524.104-3Г | 1 | 1 | 23 | |||
| 24 | Втулка сальника | 75.24.105 | 1 | 1 | 24 | |||
| 25 | Кільце Б | Б52 | 2 | 2 | 25 | |||
| 26 | Манжета | 1,2-30х52-1 | 2 | 2 | 26 | |||
| 27 | Подшипник | 202 | 4 | 4 | 27 | |||
| 28 | Підшипник | 205 | 1 | 1 | 28 | |||
| 29 | Підшипник | 2206КМ | 1 | 1 | 29 | |||
| 30 | Підшипник | 102206М | 1 | 1 | 30 | |||
| 31 | Сегментна шпонка | 5х9 | 2 | 2 | 31 |
