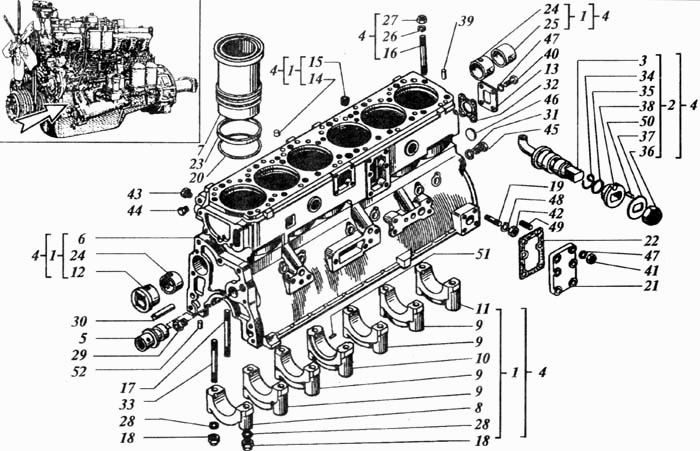

Блок-картер
100%
Назва деталі
Блок-картер
Заводський номер
31-01С2
Кількість на модель
1
№
1
Назва деталі
Форсунка
Заводський номер
22-01С6А
Кількість на модель
6
№
2
Назва деталі
Форсунка
Заводський номер
22-01С7А
Кількість на модель
6
№
3
Назва деталі
Блок-картер
Заводський номер
31-01С13
Кількість на модель
1
№
4
Назва деталі
Палець
Заводський номер
14-01С18А
Кількість на модель
1
№
5
Назва деталі
Блок-картер
Заводський номер
31-0101
Кількість на модель
1
№
6
Назва деталі
Гільза циліндра
Заводський номер
31-0102А
Кількість на модель
6
№
7
Назва деталі
Кришка корінного підшипника
Заводський номер
31-0104
Кількість на модель
1
№
8
Назва деталі
Кришка корінного підшипника
Заводський номер
31-0105
Кількість на модель
4
№
9
Назва деталі
Кришка корінного підшипника
Заводський номер
31-0106
Кількість на модель
1
№
10
Назва деталі
Кришка корінного підшипника
Заводський номер
31-0107
Кількість на модель
1
№
11
Назва деталі
Передній підшипник розподільного вала
Заводський номер
СМД14-0109
Кількість на модель
1
№
12
Назва деталі
Кришка задня
Заводський номер
15-0112
Кількість на модель
1
№
13
Назва деталі
Циліндрична пробка
Заводський номер
31-0113
Кількість на модель
2
№
14
Назва деталі
Затор
Заводський номер
31-0114А
Кількість на модель
1
№
15
Назва деталі
Шпилька кріплення головки
Заводський номер
14-0116
Кількість на модель
26
№
16
Назва деталі
Шпилька опорних підшипників
Заводський номер
22-0117
Кількість на модель
12
№
17
Назва деталі
Гайка подшипника
Заводський номер
СМД1-0118
Кількість на модель
14
№
18
Назва деталі
Шпилька картера маховика
Заводський номер
14-0121
Кількість на модель
8
№
19
Назва деталі
Ущільнювальне кільце
Заводський номер
31-0128-1
Кількість на модель
6
№
20
Назва деталі
Кришка
Заводський номер
31-0130-1
Кількість на модель
1
№
21
Назва деталі
Прокладка
Заводський номер
31-0131-1
Кількість на модель
1
№
22
Назва деталі
Кільце
Заводський номер
31-0141
Кількість на модель
6
№
23
Назва деталі
Втулка розподільного вала середня або А57.02.027
Заводський номер
А57.02.027А
Кількість на модель
2
№
24
Назва деталі
Втулка розподільного вала середня або А57.02.027А
Заводський номер
А57.02.027
Кількість на модель
2
№
24
Назва деталі
Задня втулка розподільного вала
Заводський номер
А57.02.026
Кількість на модель
1
№
25
Назва деталі
Шайба
Заводський номер
14-0150
Кількість на модель
26
№
26
Назва деталі
Гайка
Заводський номер
14-0163
Кількість на модель
26
№
27
Назва деталі
Спеціальна шайба
Заводський номер
СМД7-0168
Кількість на модель
14
№
28
Назва деталі
Затор
Заводський номер
СМД7-0164
Кількість на модель
1
№
29
Назва деталі
Направляюча втулка
Заводський номер
СМД7-0166
Кількість на модель
2
№
30
Назва деталі
Прокладка
Заводський номер
СМД7-0684
Кількість на модель
1
№
31
Назва деталі
Прокладка
Заводський номер
СМД1-1329
Кількість на модель
1
№
32
Назва деталі
Шпилька опорних підшипників
Заводський номер
14-0185
Кількість на модель
2
№
33
Назва деталі
Фіксатор
Заводський номер
22-0147
Кількість на модель
1
№
34
Назва деталі
Ущільнювальне кільце
Заводський номер
22-0148
Кількість на модель
1
№
35
Назва деталі
Спеціальна гайка
Заводський номер
22-0149
Кількість на модель
1
№
36
Назва деталі
Стопорна шайба
Заводський номер
22-0150
Кількість на модель
1
№
37
Назва деталі
Втулка
Заводський номер
22-0151
Кількість на модель
1
№
38
Назва деталі
Затор
Заводський номер
22-0152
Кількість на модель
1
№
39
Назва деталі
Штифт
Заводський номер
СМД7-0517
Кількість на модель
4
№
40
Назва деталі
гвинт
Заводський номер
М10-6gх25.88
Кількість на модель
4
№
41
Назва деталі
Горіх
Заводський номер
М10-6Н.6
Кількість на модель
6
№
42
Назва деталі
Гайка
Заводський номер
М16х1,5-6Н.6
Кількість на модель
8
№
43
Назва деталі
Затор
Заводський номер
КГ 1/8"
Кількість на модель
2
№
44
Назва деталі
Корок
Заводський номер
КГ 3/8"
Кількість на модель
2
№
45
Назва деталі
Різьбова пробка
Заводський номер
Н-5885
Кількість на модель
1
№
46
Назва деталі
Заглушка
Заводський номер
65-08кп
Кількість на модель
1
№
47
Назва деталі
Шайба ГОСТ
Заводський номер
10.65Г.05
Кількість на модель
10
№
48
Назва деталі
Диск __NT__0__G.__NT__1__
Заводський номер
16.65Г.05
Кількість на модель
8
№
49
Назва деталі
Шпилька
Заводський номер
М10То3/6gх22/88
Кількість на модель
6
№
50
Назва деталі
Штифт
Заводський номер
5h8х10
Кількість на модель
10
№
51
Назва деталі
Штифт
Заводський номер
8h8х20
Кількість на модель
2
№
52
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Блок-картер | 31-01С2 | 1 | 1 | 1 | |||
| 2 | Форсунка | 22-01С6А | 6 | 6 | 2 | |||
| 3 | Форсунка | 22-01С7А | 6 | 6 | 3 | |||
| 4 | Блок-картер | 31-01С13 | 1 | 1 | 4 | |||
| 5 | Палець | 14-01С18А | 1 | 1 | 5 | |||
| 6 | Блок-картер | 31-0101 | 1 | 1 | 6 | |||
| 7 | Гільза циліндра | 31-0102А | 6 | 6 | 7 | |||
| 8 | Кришка корінного підшипника | 31-0104 | 1 | 1 | 8 | |||
| 9 | Кришка корінного підшипника | 31-0105 | 4 | 4 | 9 | |||
| 10 | Кришка корінного підшипника | 31-0106 | 1 | 1 | 10 | |||
| 11 | Кришка корінного підшипника | 31-0107 | 1 | 1 | 11 | |||
| 12 | Передній підшипник розподільного вала | СМД14-0109 | 1 | 1 | 12 | |||
| 13 | Кришка задня | 15-0112 | 1 | 1 | 13 | |||
| 14 | Циліндрична пробка | 31-0113 | 2 | 2 | 14 | |||
| 15 | Затор | 31-0114А | 1 | 1 | 15 | |||
| 16 | Шпилька кріплення головки | 14-0116 | 26 | 26 | 16 | |||
| 17 | Шпилька опорних підшипників | 22-0117 | 12 | 12 | 17 | |||
| 18 | Гайка подшипника | СМД1-0118 | 14 | 14 | 18 | |||
| 19 | Шпилька картера маховика | 14-0121 | 8 | 8 | 19 | |||
| 20 | Ущільнювальне кільце | 31-0128-1 | 6 | 6 | 20 | |||
| 21 | Кришка | 31-0130-1 | 1 | 1 | 21 | |||
| 22 | Прокладка | 31-0131-1 | 1 | 1 | 22 | |||
| 23 | Кільце | 31-0141 | 6 | 6 | 23 | |||
| 24 | Втулка розподільного вала середня або А57.02.027 | А57.02.027А | 2 | 2 | 24 | |||
| 24 | Втулка розподільного вала середня або А57.02.027А | А57.02.027 | 2 | 2 | 24 | |||
| 25 | Задня втулка розподільного вала | А57.02.026 | 1 | 1 | 25 | |||
| 26 | Шайба | 14-0150 | 26 | 26 | 26 | |||
| 27 | Гайка | 14-0163 | 26 | 26 | 27 | |||
| 28 | Спеціальна шайба | СМД7-0168 | 14 | 14 | 28 | |||
| 29 | Затор | СМД7-0164 | 1 | 1 | 29 | |||
| 30 | Направляюча втулка | СМД7-0166 | 2 | 2 | 30 | |||
| 31 | Прокладка | СМД7-0684 | 1 | 1 | 31 | |||
| 32 | Прокладка | СМД1-1329 | 1 | 1 | 32 | |||
| 33 | Шпилька опорних підшипників | 14-0185 | 2 | 2 | 33 | |||
| 34 | Фіксатор | 22-0147 | 1 | 1 | 34 | |||
| 35 | Ущільнювальне кільце | 22-0148 | 1 | 1 | 35 | |||
| 36 | Спеціальна гайка | 22-0149 | 1 | 1 | 36 | |||
| 37 | Стопорна шайба | 22-0150 | 1 | 1 | 37 | |||
| 38 | Втулка | 22-0151 | 1 | 1 | 38 | |||
| 39 | Затор | 22-0152 | 1 | 1 | 39 | |||
| 40 | Штифт | СМД7-0517 | 4 | 4 | 40 | |||
| 41 | гвинт | М10-6gх25.88 | 4 | 4 | 41 | |||
| 42 | Горіх | М10-6Н.6 | 6 | 6 | 42 | |||
| 43 | Гайка | М16х1,5-6Н.6 | 8 | 8 | 43 | |||
| 44 | Затор | КГ 1/8" | 2 | 2 | 44 | |||
| 45 | Корок | КГ 3/8" | 2 | 2 | 45 | |||
| 46 | Різьбова пробка | Н-5885 | 1 | 1 | 46 | |||
| 47 | Заглушка | 65-08кп | 1 | 1 | 47 | |||
| 48 | Шайба ГОСТ | 10.65Г.05 | 10 | 10 | 48 | |||
| 49 | Диск __NT__0__G.__NT__1__ | 16.65Г.05 | 8 | 8 | 49 | |||
| 50 | Шпилька | М10То3/6gх22/88 | 6 | 6 | 50 | |||
| 51 | Штифт | 5h8х10 | 10 | 10 | 51 | |||
| 52 | Штифт | 8h8х20 | 2 | 2 | 52 |
