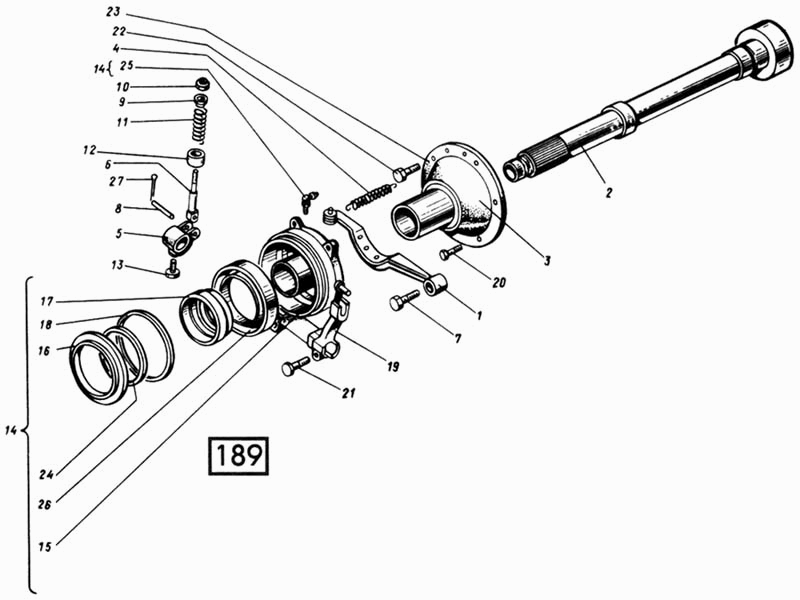

Муфта вимкнення СМД-60, -62, -64, -66, -72
100%
Назва деталі
Вал головного зчеплення
Заводський номер
150.21.214-3
Кількість на модель
1
№
Назва деталі
Гальмівна колодка
Заводський номер
150.21.028
Кількість на модель
1
№
1
Назва деталі
Вал головного зчеплення
Заводський номер
151.21.034-3
Кількість на модель
№
2
Назва деталі
Корпус вижимного підшипника
Заводський номер
150.21.222
Кількість на модель
1
№
3
Назва деталі
Пружина
Заводський номер
150.21.330
Кількість на модель
2
№
4
Назва деталі
Муфта гальмівної скоби
Заводський номер
150.21.243
Кількість на модель
1
№
5
Назва деталі
Гвинт гальма
Заводський номер
125.21.244
Кількість на модель
1
№
6
Назва деталі
Болт гальма
Заводський номер
125.21.245
Кількість на модель
1
№
7
Назва деталі
Палець
Заводський номер
125.21.246
Кількість на модель
1
№
8
Назва деталі
Сідло пружини
Заводський номер
125.21.247
Кількість на модель
1
№
9
Назва деталі
Регулювальна гайка
Заводський номер
125.21.248
Кількість на модель
1
№
10
Назва деталі
Пружина гальма
Заводський номер
125.21.249
Кількість на модель
1
№
11
Назва деталі
Корпус пружини гальма
Заводський номер
125.21.250
Кількість на модель
1
№
12
Назва деталі
Стопорний болт
Заводський номер
125.37.299
Кількість на модель
1
№
13
Назва деталі
Корпус муфти вимкнення
Заводський номер
60-21003.00
Кількість на модель
1
№
14
Назва деталі
Корпус
Заводський номер
60-21105.00
Кількість на модель
1
№
15
Назва деталі
Кришка сальника
Заводський номер
60-21106.00
Кількість на модель
1
№
16
Назва деталі
Опора натискного підшипника
Заводський номер
01М-2121
Кількість на модель
1
№
17
Назва деталі
Кільце сальника
Заводський номер
01М-2124
Кількість на модель
1
№
18
Назва деталі
Вимикач
Заводський номер
01М-2126
Кількість на модель
1
№
19
Назва деталі
Болт
Заводський номер
М10-6gх30.88
Кількість на модель
4
№
20
Назва деталі
гвинт
Заводський номер
М12-6gх30.88
Кількість на модель
2
№
21
Назва деталі
гвинт
Заводський номер
3М12-6gх30.88
Кількість на модель
1
№
22
Назва деталі
Диск
Заводський номер
12.04.016
Кількість на модель
4
№
23
Назва деталі
Кільце
Заводський номер
СП129-114-5
Кількість на модель
1
№
24
Назва деталі
Маслянка
Заводський номер
2.3.45.Ц6
Кількість на модель
1
№
25
Назва деталі
Кульковий підшипник 831-62, ГОСТ 46120
Заводський номер
46120
Кількість на модель
1
№
26
Назва деталі
Шплінт
Заводський номер
3,2х22.005
Кількість на модель
2
№
27
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Вал головного зчеплення | 150.21.214-3 | 1 | 1 | |||||
| 1 | Гальмівна колодка | 150.21.028 | 1 | 1 | 1 | |||
| 2 | Вал головного зчеплення | 151.21.034-3 | 2 | |||||
| 3 | Корпус вижимного підшипника | 150.21.222 | 1 | 1 | 3 | |||
| 4 | Пружина | 150.21.330 | 2 | 2 | 4 | |||
| 5 | Муфта гальмівної скоби | 150.21.243 | 1 | 1 | 5 | |||
| 6 | Гвинт гальма | 125.21.244 | 1 | 1 | 6 | |||
| 7 | Болт гальма | 125.21.245 | 1 | 1 | 7 | |||
| 8 | Палець | 125.21.246 | 1 | 1 | 8 | |||
| 9 | Сідло пружини | 125.21.247 | 1 | 1 | 9 | |||
| 10 | Регулювальна гайка | 125.21.248 | 1 | 1 | 10 | |||
| 11 | Пружина гальма | 125.21.249 | 1 | 1 | 11 | |||
| 12 | Корпус пружини гальма | 125.21.250 | 1 | 1 | 12 | |||
| 13 | Стопорний болт | 125.37.299 | 1 | 1 | 13 | |||
| 14 | Корпус муфти вимкнення | 60-21003.00 | 1 | 1 | 14 | |||
| 15 | Корпус | 60-21105.00 | 1 | 1 | 15 | |||
| 16 | Кришка сальника | 60-21106.00 | 1 | 1 | 16 | |||
| 17 | Опора натискного підшипника | 01М-2121 | 1 | 1 | 17 | |||
| 18 | Кільце сальника | 01М-2124 | 1 | 1 | 18 | |||
| 19 | Вимикач | 01М-2126 | 1 | 1 | 19 | |||
| 20 | Болт | М10-6gх30.88 | 4 | 4 | 20 | |||
| 21 | гвинт | М12-6gх30.88 | 2 | 2 | 21 | |||
| 22 | гвинт | 3М12-6gх30.88 | 1 | 1 | 22 | |||
| 23 | Диск | 12.04.016 | 4 | 4 | 23 | |||
| 24 | Кільце | СП129-114-5 | 1 | 1 | 24 | |||
| 25 | Маслянка | 2.3.45.Ц6 | 1 | 1 | 25 | |||
| 26 | Кульковий підшипник 831-62, ГОСТ 46120 | 46120 | 1 | 1 | 26 | |||
| 27 | Шплінт | 3,2х22.005 | 2 | 2 | 27 |
