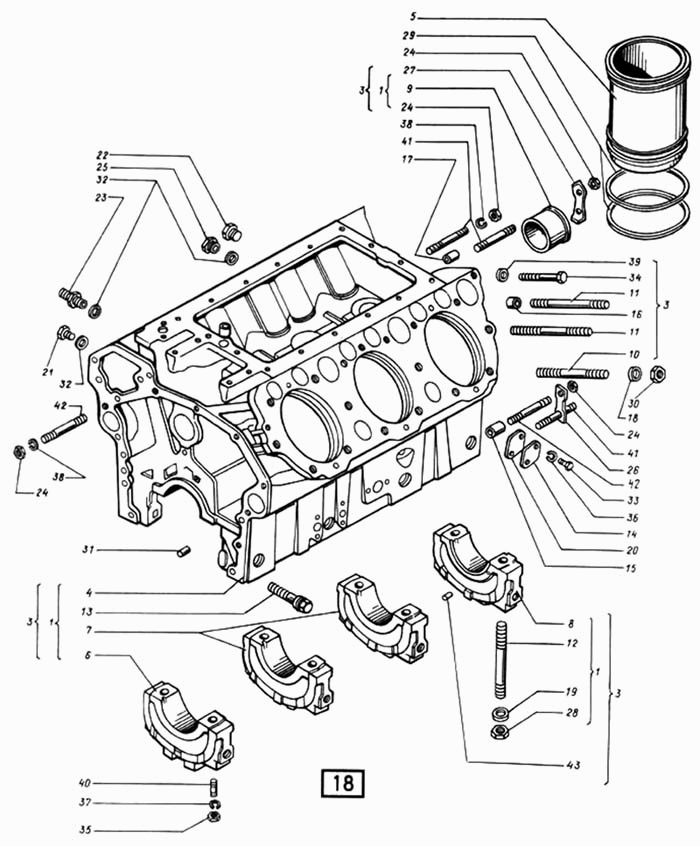

Блок-картер СМД-60, -62, -64, -66, -72, -61, -63, -65, -73
100%
Назва деталі
Блок-картер
Заводський номер
72-01002.00
Кількість на модель
№
Назва деталі
Прокладка
Заводський номер
СМД7-1539А
Кількість на модель
№
Назва деталі
Прокладка
Заводський номер
60-26117.00
Кількість на модель
№
Назва деталі
Затор
Заводський номер
60-01274.00
Кількість на модель
№
Назва деталі
Різьбова пробка
Заводський номер
Н-5889
Кількість на модель
№
Назва деталі
Середня кришка підшипника
Заводський номер
72-01105.00
Кількість на модель
№
Назва деталі
Передня кришка підшипника
Заводський номер
72-01104.00
Кількість на модель
№
Назва деталі
Задня кришка підшипника
Заводський номер
72-01106.00
Кількість на модель
№
Назва деталі
Гільза циліндрів
Заводський номер
62М-01102.00
Кількість на модель
№
Назва деталі
Гільза циліндрів
Заводський номер
60-01102-12
Кількість на модель
6
№
Назва деталі
Блок-картер
Заводський номер
72-01101.02-01
Кількість на модель
№
Назва деталі
Блок-картер
Заводський номер
72-01003.00
Кількість на модель
№
Назва деталі
Блок-картер
Заводський номер
60-01002.21
Кількість на модель
1
№
1
Назва деталі
Блок картера
Заводський номер
60-01003.02
Кількість на модель
1
№
3
Назва деталі
Блок-картер
Заводський номер
72-01101.02
Кількість на модель
1
№
4
Назва деталі
Гільза циліндрів
Заводський номер
60-01102.11
Кількість на модель
6
№
5
Назва деталі
Передня кришка підшипника
Заводський номер
60-01104.01
Кількість на модель
1
№
6
Назва деталі
Середня кришка підшипника
Заводський номер
60-01105.01
Кількість на модель
2
№
7
Назва деталі
Задня кришка підшипника
Заводський номер
60-01106.01
Кількість на модель
1
№
8
Назва деталі
__NT__0__ Підшипник розподільного вала
Заводський номер
60-01109.00
Кількість на модель
1
№
9
Назва деталі
Шпилька кріплення головки
Заводський номер
60-01115.00
Кількість на модель
12
№
10
Назва деталі
Шпилька
Заводський номер
60-01115.00-01
Кількість на модель
20
№
11
Назва деталі
Шпилька подшипника
Заводський номер
60-01117.00
Кількість на модель
8
№
12
Назва деталі
Спеціальний болт
Заводський номер
60-01120.00
Кількість на модель
8
№
13
Назва деталі
Фланець
Заводський номер
60-01123.00
Кількість на модель
2
№
14
Назва деталі
Направляюча втулка
Заводський номер
60-01129.10
Кількість на модель
1
№
15
Назва деталі
Втулка для установки
Заводський номер
60-01133.00
Кількість на модель
5
№
16
Назва деталі
Втулка
Заводський номер
60-01135.10
Кількість на модель
1
№
17
Назва деталі
Диск
Заводський номер
60-01150.00
Кількість на модель
32
№
18
Назва деталі
Спеціальна шайба
Заводський номер
60-01168.00
Кількість на модель
8
№
19
Назва деталі
Прокладка фланця
Заводський номер
60-01175.00
Кількість на модель
3
№
20
Назва деталі
Різьбова пробка
Заводський номер
60-01204.01
Кількість на модель
№
21
Назва деталі
Заглушка
Заводський номер
60-01207.00
Кількість на модель
№
22
Назва деталі
Кінцевий ніпель
Заводський номер
60-01216.11
Кількість на модель
1
№
23
Назва деталі
Гайка
Заводський номер
60-01221.00
Кількість на модель
11
№
24
Назва деталі
Штуцер датчика
Заводський номер
60-01237.01
Кількість на модель
№
25
Назва деталі
Замкова шайба
Заводський номер
60-01245.00
Кількість на модель
2
№
26
Назва деталі
Замкова шайба
Заводський номер
60-01246.00
Кількість на модель
2
№
27
Назва деталі
Гайка подшипника
Заводський номер
СМД1-0118
Кількість на модель
8
№
28
Назва деталі
Ущільнювальне кільце
Заводський номер
СМД9-0128А
Кількість на модель
12
№
29
Назва деталі
Гайка
Заводський номер
14-0163
Кількість на модель
32
№
30
Назва деталі
Установчий штифт
Заводський номер
СМД55-0410
Кількість на модель
2
№
31
Назва деталі
Прокладка
Заводський номер
СМД55У-0927
Кількість на модель
2
№
32
Назва деталі
Болт
Заводський номер
М8-6gх20.88
Кількість на модель
4
№
33
Назва деталі
Болт
Заводський номер
М12-6gх70.88
Кількість на модель
2
№
34
Назва деталі
Горіх
Заводський номер
М10-6Н.6
Кількість на модель
4
№
35
Назва деталі
Шайба
Заводський номер
865Г05
Кількість на модель
4
№
36
Назва деталі
Шайба
Заводський номер
1065Г05
Кількість на модель
4
№
37
Назва деталі
Шайба
Заводський номер
1465Г05
Кількість на модель
3
№
38
Назва деталі
Диск
Заводський номер
12х2.04.05
Кількість на модель
2
№
39
Назва деталі
Шпилька
Заводський номер
М10х25.109
Кількість на модель
4
№
40
Назва деталі
Шпилька
Заводський номер
М14х90.109
Кількість на модель
8
№
41
Назва деталі
Шпилька
Заводський номер
М14х105.109
Кількість на модель
3
№
42
Назва деталі
Штифт
Заводський номер
5h8х10
Кількість на модель
4
№
43
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Блок-картер | 72-01002.00 | |||||||
| Прокладка | СМД7-1539А | |||||||
| Прокладка | 60-26117.00 | |||||||
| Затор | 60-01274.00 | |||||||
| Різьбова пробка | Н-5889 | |||||||
| Середня кришка підшипника | 72-01105.00 | |||||||
| Передня кришка підшипника | 72-01104.00 | |||||||
| Задня кришка підшипника | 72-01106.00 | |||||||
| Гільза циліндрів | 62М-01102.00 | |||||||
| Гільза циліндрів | 60-01102-12 | 6 | 6 | |||||
| Блок-картер | 72-01101.02-01 | |||||||
| Блок-картер | 72-01003.00 | |||||||
| 1 | Блок-картер | 60-01002.21 | 1 | 1 | 1 | |||
| 3 | Блок картера | 60-01003.02 | 1 | 1 | 3 | |||
| 4 | Блок-картер | 72-01101.02 | 1 | 1 | 4 | |||
| 5 | Гільза циліндрів | 60-01102.11 | 6 | 6 | 5 | |||
| 6 | Передня кришка підшипника | 60-01104.01 | 1 | 1 | 6 | |||
| 7 | Середня кришка підшипника | 60-01105.01 | 2 | 2 | 7 | |||
| 8 | Задня кришка підшипника | 60-01106.01 | 1 | 1 | 8 | |||
| 9 | __NT__0__ Підшипник розподільного вала | 60-01109.00 | 1 | 1 | 9 | |||
| 10 | Шпилька кріплення головки | 60-01115.00 | 12 | 12 | 10 | |||
| 11 | Шпилька | 60-01115.00-01 | 20 | 20 | 11 | |||
| 12 | Шпилька подшипника | 60-01117.00 | 8 | 8 | 12 | |||
| 13 | Спеціальний болт | 60-01120.00 | 8 | 8 | 13 | |||
| 14 | Фланець | 60-01123.00 | 2 | 2 | 14 | |||
| 15 | Направляюча втулка | 60-01129.10 | 1 | 1 | 15 | |||
| 16 | Втулка для установки | 60-01133.00 | 5 | 5 | 16 | |||
| 17 | Втулка | 60-01135.10 | 1 | 1 | 17 | |||
| 18 | Диск | 60-01150.00 | 32 | 32 | 18 | |||
| 19 | Спеціальна шайба | 60-01168.00 | 8 | 8 | 19 | |||
| 20 | Прокладка фланця | 60-01175.00 | 3 | 3 | 20 | |||
| 21 | Різьбова пробка | 60-01204.01 | 21 | |||||
| 22 | Заглушка | 60-01207.00 | 22 | |||||
| 23 | Кінцевий ніпель | 60-01216.11 | 1 | 1 | 23 | |||
| 24 | Гайка | 60-01221.00 | 11 | 11 | 24 | |||
| 25 | Штуцер датчика | 60-01237.01 | 25 | |||||
| 26 | Замкова шайба | 60-01245.00 | 2 | 2 | 26 | |||
| 27 | Замкова шайба | 60-01246.00 | 2 | 2 | 27 | |||
| 28 | Гайка подшипника | СМД1-0118 | 8 | 8 | 28 | |||
| 29 | Ущільнювальне кільце | СМД9-0128А | 12 | 12 | 29 | |||
| 30 | Гайка | 14-0163 | 32 | 32 | 30 | |||
| 31 | Установчий штифт | СМД55-0410 | 2 | 2 | 31 | |||
| 32 | Прокладка | СМД55У-0927 | 2 | 2 | 32 | |||
| 33 | Болт | М8-6gх20.88 | 4 | 4 | 33 | |||
| 34 | Болт | М12-6gх70.88 | 2 | 2 | 34 | |||
| 35 | Горіх | М10-6Н.6 | 4 | 4 | 35 | |||
| 36 | Шайба | 865Г05 | 4 | 4 | 36 | |||
| 37 | Шайба | 1065Г05 | 4 | 4 | 37 | |||
| 38 | Шайба | 1465Г05 | 3 | 3 | 38 | |||
| 39 | Диск | 12х2.04.05 | 2 | 2 | 39 | |||
| 40 | Шпилька | М10х25.109 | 4 | 4 | 40 | |||
| 41 | Шпилька | М14х90.109 | 8 | 8 | 41 | |||
| 42 | Шпилька | М14х105.109 | 3 | 3 | 42 | |||
| 43 | Штифт | 5h8х10 | 4 | 4 | 43 |
