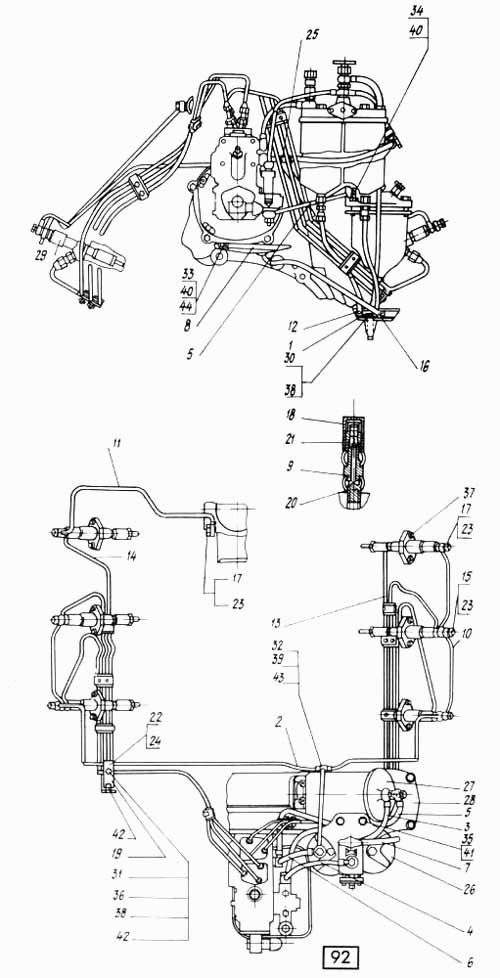

Паливопроводи СМД-60, -62, -64, -66, -72, -61, -63, -65, -73
100%
Назва деталі
Ущільнювальне кільце
Заводський номер
60-15123.00
Кількість на модель
6
№
Назва деталі
Трубка
Заводський номер
60-15214.00.01
Кількість на модель
№
Назва деталі
Форсунка ФД-22
Заводський номер
113.1112010
Кількість на модель
№
Назва деталі
Хомут
Заводський номер
60-28171.00
Кількість на модель
№
Назва деталі
Підставка для фільтра
Заводський номер
60-15010.20
Кількість на модель
1
№
1
Назва деталі
Підставка для фільтра
Заводський номер
61-15010.00
Кількість на модель
№
1
Назва деталі
Зливна трубка
Заводський номер
60-15012.62
Кількість на модель
1
№
2
Назва деталі
Трубка
Заводський номер
68-15014.011
Кількість на модель
1
№
3
Назва деталі
Трубка
Заводський номер
68-15014.01-0
Кількість на модель
1
№
4
Назва деталі
Трубка
Заводський номер
68-15014.01-02
Кількість на модель
2
№
5
Назва деталі
Трубка
Заводський номер
68-15014.01-03
Кількість на модель
1
№
6
Назва деталі
Зливна трубка
Заводський номер
60-15018.32
Кількість на модель
1
№
7
Назва деталі
Підставка
Заводський номер
60-15026.12
Кількість на модель
1
№
8
Назва деталі
Перепускний клапан
Заводський номер
60-15028.31
Кількість на модель
1
№
9
Назва деталі
Зливна трубка
Заводський номер
60-15029.01
Кількість на модель
3
№
10
Назва деталі
Трубка
Заводський номер
60-15030.31
Кількість на модель
1
№
11
Назва деталі
Трубка
Заводський номер
60-15034.11
Кількість на модель
2
№
12
Назва деталі
Паливопроводи до першого, другого та третього циліндрів
Заводський номер
60-15036.10
Кількість на модель
1
№
13
Назва деталі
Паливопроводи до четвертого, п’ятого та шостого циліндрів
Заводський номер
60-15037.10
Кількість на модель
1
№
14
Назва деталі
Затискний болт
Заводський номер
60-15130.00
Кількість на модель
3
№
15
Назва деталі
Хомут
Заводський номер
60-15178.00
Кількість на модель
3
№
16
Назва деталі
Затискний болт
Заводський номер
60-15190.00
Кількість на модель
4
№
17
Назва деталі
Ковпачкова гайка
Заводський номер
60-15204.10
Кількість на модель
1
№
18
Назва деталі
Кронштейн
Заводський номер
60-29136.00
Кількість на модель
1
№
19
Назва деталі
Прокладка
Заводський номер
60-15240.00
Кількість на модель
1
№
20
Назва деталі
Прокладка
Заводський номер
СМД7-1539А
Кількість на модель
13
№
21
Назва деталі
Прокладка
Заводський номер
14-1571
Кількість на модель
1
№
22
Назва деталі
Прокладка
Заводський номер
СМД7-1591А
Кількість на модель
17
№
23
Назва деталі
Хомут
Заводський номер
СМД14-1584
Кількість на модель
1
№
24
Назва деталі
Зачеп пружини
Заводський номер
150.20.126-4
Кількість на модель
1
№
25
Назва деталі
Фільтр тонкого очищення 2ТФ-3
Заводський номер
А44.30.000-06
Кількість на модель
1
№
26
Назва деталі
Фільтр-кронштейн ТФК-3
Заводський номер
Э11-161-000.1
Кількість на модель
1
№
27
Назва деталі
Фільтр грубого очищення палива
Заводський номер
А23.20.000-02
Кількість на модель
1
№
28
Назва деталі
Форсунка ФД-2
Заводський номер
112.1112010-10
Кількість на модель
6
№
29
Назва деталі
Болт
Заводський номер
М8-6gх16.56
Кількість на модель
2
№
30
Назва деталі
гвинт
Заводський номер
М8-6gх20С56
Кількість на модель
1
№
31
Назва деталі
гвинт
Заводський номер
М10-6gх20.56
Кількість на модель
1
№
32
Назва деталі
Болт
Заводський номер
М12-6gх25.56
Кількість на модель
2
№
33
Назва деталі
гвинт
Заводський номер
М12-6gх35.56
Кількість на модель
2
№
34
Назва деталі
гвинт
Заводський номер
М14-6gх25.56
Кількість на модель
2
№
35
Назва деталі
Горіх
Заводський номер
М8-6Н.6
Кількість на модель
1
№
36
Назва деталі
Горіх
Заводський номер
М10-6Н.6
Кількість на модель
12
№
37
Назва деталі
Шайба
Заводський номер
865Г05
Кількість на модель
3
№
38
Назва деталі
Шайба
Заводський номер
1065Г05
Кількість на модель
1
№
39
Назва деталі
Шайба
Заводський номер
1265Г05
Кількість на модель
2
№
40
Назва деталі
Шайба
Заводський номер
1465Г05
Кількість на модель
2
№
41
Назва деталі
Диск
Заводський номер
8х1,5.04.05
Кількість на модель
2
№
42
Назва деталі
Диск
Заводський номер
10х1,5.04.05
Кількість на модель
1
№
43
Назва деталі
Диск
Заводський номер
12х2.04.05
Кількість на модель
2
№
44
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Ущільнювальне кільце | 60-15123.00 | 6 | 6 | |||||
| Трубка | 60-15214.00.01 | |||||||
| Форсунка ФД-22 | 113.1112010 | |||||||
| Хомут | 60-28171.00 | |||||||
| 1 | Підставка для фільтра | 60-15010.20 | 1 | 1 | 1 | |||
| 1 | Підставка для фільтра | 61-15010.00 | 1 | |||||
| 2 | Зливна трубка | 60-15012.62 | 1 | 1 | 2 | |||
| 3 | Трубка | 68-15014.011 | 1 | 1 | 3 | |||
| 4 | Трубка | 68-15014.01-0 | 1 | 1 | 4 | |||
| 5 | Трубка | 68-15014.01-02 | 2 | 2 | 5 | |||
| 6 | Трубка | 68-15014.01-03 | 1 | 1 | 6 | |||
| 7 | Зливна трубка | 60-15018.32 | 1 | 1 | 7 | |||
| 8 | Підставка | 60-15026.12 | 1 | 1 | 8 | |||
| 9 | Перепускний клапан | 60-15028.31 | 1 | 1 | 9 | |||
| 10 | Зливна трубка | 60-15029.01 | 3 | 3 | 10 | |||
| 11 | Трубка | 60-15030.31 | 1 | 1 | 11 | |||
| 12 | Трубка | 60-15034.11 | 2 | 2 | 12 | |||
| 13 | Паливопроводи до першого, другого та третього циліндрів | 60-15036.10 | 1 | 1 | 13 | |||
| 14 | Паливопроводи до четвертого, п’ятого та шостого циліндрів | 60-15037.10 | 1 | 1 | 14 | |||
| 15 | Затискний болт | 60-15130.00 | 3 | 3 | 15 | |||
| 16 | Хомут | 60-15178.00 | 3 | 3 | 16 | |||
| 17 | Затискний болт | 60-15190.00 | 4 | 4 | 17 | |||
| 18 | Ковпачкова гайка | 60-15204.10 | 1 | 1 | 18 | |||
| 19 | Кронштейн | 60-29136.00 | 1 | 1 | 19 | |||
| 20 | Прокладка | 60-15240.00 | 1 | 1 | 20 | |||
| 21 | Прокладка | СМД7-1539А | 13 | 13 | 21 | |||
| 22 | Прокладка | 14-1571 | 1 | 1 | 22 | |||
| 23 | Прокладка | СМД7-1591А | 17 | 17 | 23 | |||
| 24 | Хомут | СМД14-1584 | 1 | 1 | 24 | |||
| 25 | Зачеп пружини | 150.20.126-4 | 1 | 1 | 25 | |||
| 26 | Фільтр тонкого очищення 2ТФ-3 | А44.30.000-06 | 1 | 1 | 26 | |||
| 27 | Фільтр-кронштейн ТФК-3 | Э11-161-000.1 | 1 | 1 | 27 | |||
| 28 | Фільтр грубого очищення палива | А23.20.000-02 | 1 | 1 | 28 | |||
| 29 | Форсунка ФД-2 | 112.1112010-10 | 6 | 6 | 29 | |||
| 30 | Болт | М8-6gх16.56 | 2 | 2 | 30 | |||
| 31 | гвинт | М8-6gх20С56 | 1 | 1 | 31 | |||
| 32 | гвинт | М10-6gх20.56 | 1 | 1 | 32 | |||
| 33 | Болт | М12-6gх25.56 | 2 | 2 | 33 | |||
| 34 | гвинт | М12-6gх35.56 | 2 | 2 | 34 | |||
| 35 | гвинт | М14-6gх25.56 | 2 | 2 | 35 | |||
| 36 | Горіх | М8-6Н.6 | 1 | 1 | 36 | |||
| 37 | Горіх | М10-6Н.6 | 12 | 12 | 37 | |||
| 38 | Шайба | 865Г05 | 3 | 3 | 38 | |||
| 39 | Шайба | 1065Г05 | 1 | 1 | 39 | |||
| 40 | Шайба | 1265Г05 | 2 | 2 | 40 | |||
| 41 | Шайба | 1465Г05 | 2 | 2 | 41 | |||
| 42 | Диск | 8х1,5.04.05 | 2 | 2 | 42 | |||
| 43 | Диск | 10х1,5.04.05 | 1 | 1 | 43 | |||
| 44 | Диск | 12х2.04.05 | 2 | 2 | 44 |
