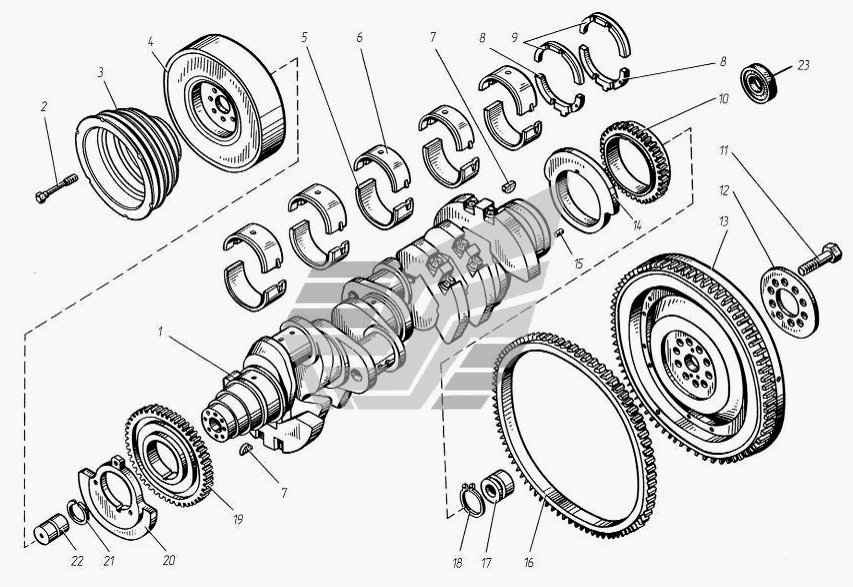

Колінчастий вал і маховик
100%
Назва деталі
Вал колінчастий у зборі з шестернями
Заводський номер
8423.1005010
Кількість на модель
1
№
Назва деталі
Вал колінчастий з корінними і шатунними вкладишами, комплект
Заводський номер
8423.1000107
Кількість на модель
1
№
Назва деталі
Вкладиші корінних підшипників, комплект
Заводський номер
842.1000102
Кількість на модель
1
№
Назва деталі
Вал колінчастий
Заводський номер
842.1005015
Кількість на модель
1
№
1
Назва деталі
Болт
Заводський номер
840.1005062
Кількість на модель
8
№
2
Назва деталі
Шків
Заводський номер
8486.1005061-40
Кількість на модель
1
№
3
Назва деталі
Демпфер крутильних коливань
Заводський номер
840.1005070-01
Кількість на модель
1
№
4
Назва деталі
Нижній вкладиш
Заводський номер
840.1005171
Кількість на модель
5
№
5
Назва деталі
Верхня вставка
Заводський номер
840.1005170
Кількість на модель
5
№
6
Назва деталі
шпонка
Заводський номер
4598246270
Кількість на модель
3
№
7
Назва деталі
Нижнє півкільце упорного підшипника
Заводський номер
840.1005194-10
Кількість на модель
2
№
8
Назва деталі
Верхнє півкільце упорного підшипника
Заводський номер
840.1005193
Кількість на модель
2
№
9
Назва деталі
Розподільна шестерня
Заводський номер
840.1005030-01
Кількість на модель
1
№
10
Назва деталі
Болт
Заводський номер
840.1005023
Кількість на модель
10
№
11
Назва деталі
Пластина
Заводський номер
840.1005128
Кількість на модель
1
№
12
Назва деталі
Маховик
Заводський номер
842.1005118-10
Кількість на модель
№
13
Назва деталі
Маховик
Заводський номер
8481.1005115-50
Кількість на модель
1
№
13
Назва деталі
Задня противага
Заводський номер
8423.1005027
Кількість на модель
1
№
14
Назва деталі
Штифт
Заводський номер
313465-П
Кількість на модель
1
№
15
Назва деталі
Обід зубчастий (входить до складу маховика)
Заводський номер
842.1005125-20
Кількість на модель
1
№
16
Назва деталі
Втулка для установки
Заводський номер
840.1005121-01
Кількість на модель
1
№
17
Назва деталі
Опорне кільце
Заводський номер
840.1005122
Кількість на модель
1
№
18
Назва деталі
ШЕСТЕРНЯ ПРИВОДУ МАСЛЯНОГО НАСОСА
Заводський номер
841.1011240
Кількість на модель
1
№
19
Назва деталі
Противага передня
Заводський номер
8423.1005026
Кількість на модель
1
№
20
Назва деталі
Кільце упорне
Заводський номер
840.1005526
Кількість на модель
1
№
21
Назва деталі
Вставка колінчастого вала
Заводський номер
840.1005525
Кількість на модель
1
№
22
Назва деталі
Підшипник ГОСТ
Заводський номер
4512133873
Кількість на модель
№
23
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Вал колінчастий у зборі з шестернями | 8423.1005010 | 1 | 1 | |||||
| Вал колінчастий з корінними і шатунними вкладишами, комплект | 8423.1000107 | 1 | 1 | |||||
| Вкладиші корінних підшипників, комплект | 842.1000102 | 1 | 1 | |||||
| 1 | Вал колінчастий | 842.1005015 | 1 | 1 | 1 | |||
| 2 | Болт | 840.1005062 | 8 | 8 | 2 | |||
| 3 | Шків | 8486.1005061-40 | 1 | 1 | 3 | |||
| 4 | Демпфер крутильних коливань | 840.1005070-01 | 1 | 1 | 4 | |||
| 5 | Нижній вкладиш | 840.1005171 | 5 | 5 | 5 | |||
| 6 | Верхня вставка | 840.1005170 | 5 | 5 | 6 | |||
| 7 | шпонка | 4598246270 | 3 | 3 | 7 | |||
| 8 | Нижнє півкільце упорного підшипника | 840.1005194-10 | 2 | 2 | 8 | |||
| 9 | Верхнє півкільце упорного підшипника | 840.1005193 | 2 | 2 | 9 | |||
| 10 | Розподільна шестерня | 840.1005030-01 | 1 | 1 | 10 | |||
| 11 | Болт | 840.1005023 | 10 | 10 | 11 | |||
| 12 | Пластина | 840.1005128 | 1 | 1 | 12 | |||
| 13 | Маховик | 842.1005118-10 | 13 | |||||
| 13 | Маховик | 8481.1005115-50 | 1 | 1 | 13 | |||
| 14 | Задня противага | 8423.1005027 | 1 | 1 | 14 | |||
| 15 | Штифт | 313465-П | 1 | 1 | 15 | |||
| 16 | Обід зубчастий (входить до складу маховика) | 842.1005125-20 | 1 | 1 | 16 | |||
| 17 | Втулка для установки | 840.1005121-01 | 1 | 1 | 17 | |||
| 18 | Опорне кільце | 840.1005122 | 1 | 1 | 18 | |||
| 19 | ШЕСТЕРНЯ ПРИВОДУ МАСЛЯНОГО НАСОСА | 841.1011240 | 1 | 1 | 19 | |||
| 20 | Противага передня | 8423.1005026 | 1 | 1 | 20 | |||
| 21 | Кільце упорне | 840.1005526 | 1 | 1 | 21 | |||
| 22 | Вставка колінчастого вала | 840.1005525 | 1 | 1 | 22 | |||
| 23 | Підшипник ГОСТ | 4512133873 | 23 |
