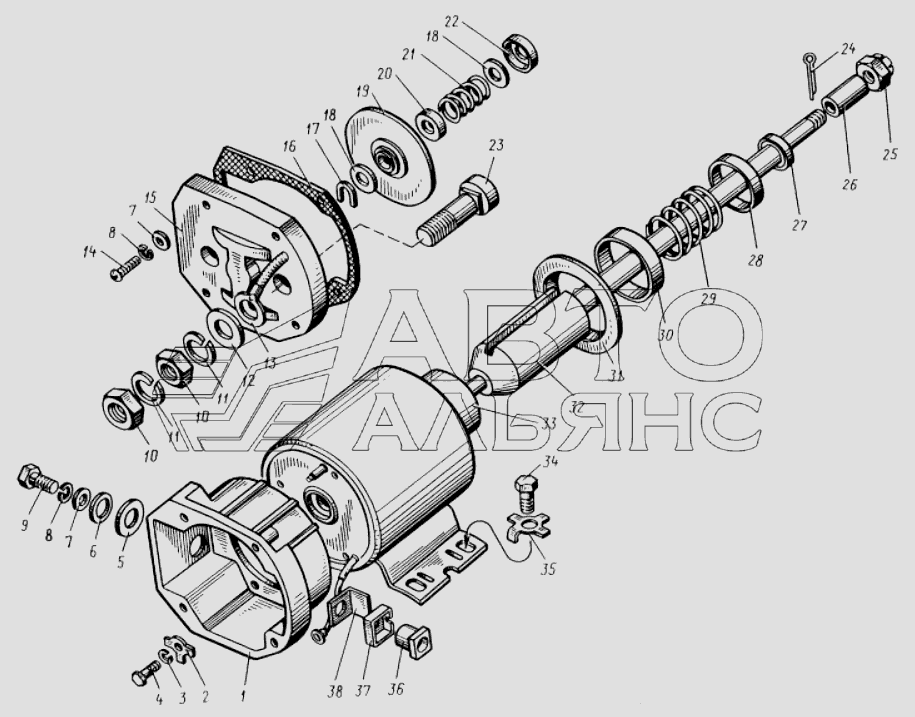

Реле стартера
100%
Назва деталі
Блок реле стартера в зборі
Заводський номер
25.3708800
Кількість на модель
1
№
Назва деталі
Корпус реле
Заводський номер
РС25.3708002-В
Кількість на модель
1
№
1
Назва деталі
Замкова шайба
Заводський номер
МХ-1032
Кількість на модель
3
№
2
Назва деталі
Пружинна шайба 6Т
Заводський номер
Х-1482
Кількість на модель
3
№
3
Назва деталі
Болт
Заводський номер
МХ-1215
Кількість на модель
3
№
4
Назва деталі
Шайба
Заводський номер
МХ-0434
Кількість на модель
1
№
5
Назва деталі
Шайба
Заводський номер
1-МЮ-37
Кількість на модель
1
№
6
Назва деталі
Диск
Заводський номер
8Х-1497
Кількість на модель
5
№
7
Назва деталі
Пружинна шайба 5Т
Заводський номер
Х-4001
Кількість на модель
5
№
8
Назва деталі
Болт
Заводський номер
МХ-1146
Кількість на модель
1
№
9
Назва деталі
Горіх
Заводський номер
Х2-9302
Кількість на модель
4
№
10
Назва деталі
Пружинна шайба
Заводський номер
7Х-4289
Кількість на модель
4
№
11
Назва деталі
Пружинна шайба
Заводський номер
МХ-0825
Кількість на модель
2
№
12
Назва деталі
Наконечник
Заводський номер
540244
Кількість на модель
1
№
13
Назва деталі
Гвинт
Заводський номер
МХ-1020
Кількість на модель
4
№
14
Назва деталі
Кришка реле
Заводський номер
РС25.3708080
Кількість на модель
1
№
15
Назва деталі
Прокладка
Заводський номер
РС25.3708006-Б
Кількість на модель
1
№
16
Назва деталі
Скоба
Заводський номер
РС25.3708013
Кількість на модель
1
№
17
Назва деталі
Шайба
Заводський номер
МХ-0021
Кількість на модель
2
№
18
Назва деталі
Контактний диск
Заводський номер
РС25.3708030
Кількість на модель
1
№
19
Назва деталі
Шайба
Заводський номер
ВМ-335-37
Кількість на модель
1
№
20
Назва деталі
Пружина
Заводський номер
РС25.3708007
Кількість на модель
1
№
21
Назва деталі
Шайба
Заводський номер
РС100-3708003
Кількість на модель
1
№
22
Назва деталі
Контактний болт
Заводський номер
РС25.3708011
Кількість на модель
№
23
Назва деталі
Шплінт
Заводський номер
4598711018
Кількість на модель
1
№
24
Назва деталі
Горіх
Заводський номер
25.3708802
Кількість на модель
1
№
25
Назва деталі
Втулка
Заводський номер
25.3708801
Кількість на модель
1
№
26
Назва деталі
Шайба
Заводський номер
25.3708806
Кількість на модель
1
№
27
Назва деталі
Пружина
Заводський номер
18.3708011
Кількість на модель
1
№
29
Назва деталі
Чашка
Заводський номер
25.3708805
Кількість на модель
1
№
30
Назва деталі
Прокладка
Заводський номер
25.3708803
Кількість на модель
1
№
31
Назва деталі
Якір реле
Заводський номер
25.3708850
Кількість на модель
1
№
32
Назва деталі
Ярмо з котушкою
Заводський номер
РС103-3708100
Кількість на модель
1
№
33
Назва деталі
Болт
Заводський номер
МХ-1126
Кількість на модель
№
34
Назва деталі
Замкова шайба
Заводський номер
МХ-0287
Кількість на модель
№
35
Назва деталі
Втулка
Заводський номер
РС25.3708014
Кількість на модель
1
№
36
Назва деталі
Втулка
Заводський номер
РС25.3708015
Кількість на модель
1
№
37
Назва деталі
Прокладка
Заводський номер
РС25.3708016
Кількість на модель
1
№
38
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Блок реле стартера в зборі | 25.3708800 | 1 | 1 | |||||
| 1 | Корпус реле | РС25.3708002-В | 1 | 1 | 1 | |||
| 2 | Замкова шайба | МХ-1032 | 3 | 3 | 2 | |||
| 3 | Пружинна шайба 6Т | Х-1482 | 3 | 3 | 3 | |||
| 4 | Болт | МХ-1215 | 3 | 3 | 4 | |||
| 5 | Шайба | МХ-0434 | 1 | 1 | 5 | |||
| 6 | Шайба | 1-МЮ-37 | 1 | 1 | 6 | |||
| 7 | Диск | 8Х-1497 | 5 | 5 | 7 | |||
| 8 | Пружинна шайба 5Т | Х-4001 | 5 | 5 | 8 | |||
| 9 | Болт | МХ-1146 | 1 | 1 | 9 | |||
| 10 | Горіх | Х2-9302 | 4 | 4 | 10 | |||
| 11 | Пружинна шайба | 7Х-4289 | 4 | 4 | 11 | |||
| 12 | Пружинна шайба | МХ-0825 | 2 | 2 | 12 | |||
| 13 | Наконечник | 540244 | 1 | 1 | 13 | |||
| 14 | Гвинт | МХ-1020 | 4 | 4 | 14 | |||
| 15 | Кришка реле | РС25.3708080 | 1 | 1 | 15 | |||
| 16 | Прокладка | РС25.3708006-Б | 1 | 1 | 16 | |||
| 17 | Скоба | РС25.3708013 | 1 | 1 | 17 | |||
| 18 | Шайба | МХ-0021 | 2 | 2 | 18 | |||
| 19 | Контактний диск | РС25.3708030 | 1 | 1 | 19 | |||
| 20 | Шайба | ВМ-335-37 | 1 | 1 | 20 | |||
| 21 | Пружина | РС25.3708007 | 1 | 1 | 21 | |||
| 22 | Шайба | РС100-3708003 | 1 | 1 | 22 | |||
| 23 | Контактний болт | РС25.3708011 | 23 | |||||
| 24 | Шплінт | 4598711018 | 1 | 1 | 24 | |||
| 25 | Горіх | 25.3708802 | 1 | 1 | 25 | |||
| 26 | Втулка | 25.3708801 | 1 | 1 | 26 | |||
| 27 | Шайба | 25.3708806 | 1 | 1 | 27 | |||
| 29 | Пружина | 18.3708011 | 1 | 1 | 29 | |||
| 30 | Чашка | 25.3708805 | 1 | 1 | 30 | |||
| 31 | Прокладка | 25.3708803 | 1 | 1 | 31 | |||
| 32 | Якір реле | 25.3708850 | 1 | 1 | 32 | |||
| 33 | Ярмо з котушкою | РС103-3708100 | 1 | 1 | 33 | |||
| 34 | Болт | МХ-1126 | 34 | |||||
| 35 | Замкова шайба | МХ-0287 | 35 | |||||
| 36 | Втулка | РС25.3708014 | 1 | 1 | 36 | |||
| 37 | Втулка | РС25.3708015 | 1 | 1 | 37 | |||
| 38 | Прокладка | РС25.3708016 | 1 | 1 | 38 |
