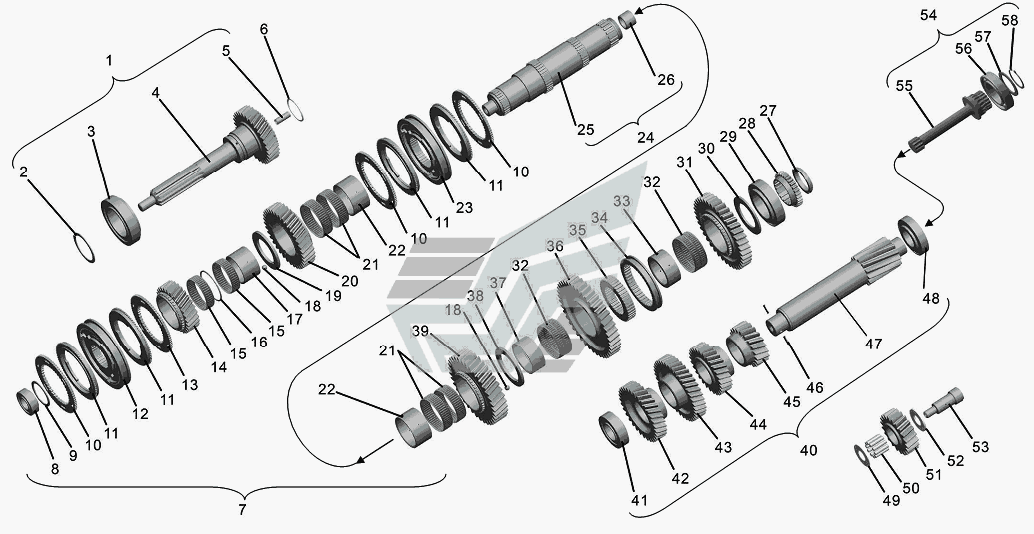

Вали та шестерні коробки передач
100%
Назва деталі
Вал первинний у зборі
Заводський номер
09.130.1701025
Кількість на модель
1
№
1
Назва деталі
Вал первинний у зборі
Заводський номер
09.130.1701025-10
Кількість на модель
№
1
Назва деталі
Кільце А
Заводський номер
14.160.1701480
Кількість на модель
1
№
2
Назва деталі
Підшипник роликовий конічний
Заводський номер
JHM516849-JHM516810
Кількість на модель
1
№
3
Назва деталі
Вал первинний
Заводський номер
09.130.1701030
Кількість на модель
1
№
4
Назва деталі
Вал первинний
Заводський номер
09.130.1701030-10
Кількість на модель
№
4
Назва деталі
Трубка масловідвідна первинного вала
Заводський номер
336.1701043
Кількість на модель
1
№
5
Назва деталі
Кільце регулювальне
Заводський номер
09.130.1701464
Кількість на модель
1
№
6
Назва деталі
Вал вторинний коробки передач у зборі
Заводський номер
09.130.1701100-10
Кількість на модель
1
№
7
Назва деталі
Вал вторинний коробки передач у зборі
Заводський номер
09.130.1701100-20
Кількість на модель
№
7
Назва деталі
Підшипник роликовий конічний
Заводський номер
33207
Кількість на модель
1
№
8
Назва деталі
Кільце А
Заводський номер
09.130.1701480
Кількість на модель
1
№
9
Назва деталі
ДИСК ЗЧЕПЛЕННЯ
Заводський номер
RC05018009P
Кількість на модель
3
№
10
Назва деталі
Система синхронізації
Заводський номер
RD00316008
Кількість на модель
4
№
11
Назва деталі
Збірка концентратора
Заводський номер
RC00016019P
Кількість на модель
1
№
12
Назва деталі
ДИСК ЗЧЕПЛЕННЯ
Заводський номер
RC05018029P
Кількість на модель
1
№
13
Назва деталі
Шестерня п'ятої передачі вторинного вала
Заводський номер
09.130.1701132
Кількість на модель
1
№
14
Назва деталі
Підшипник
Заводський номер
К 85х93х25F
Кількість на модель
2
№
15
Назва деталі
Втулка проставочная
Заводський номер
09.130.1701141
Кількість на модель
1
№
16
Назва деталі
Втулка шестерні п'ятої передачі
Заводський номер
09.130.1701138
Кількість на модель
1
№
17
Назва деталі
Куля B
Заводський номер
14.160.1701481
Кількість на модель
2
№
18
Назва деталі
Упорна шайба
Заводський номер
09.130.1701482
Кількість на модель
1
№
19
Назва деталі
Шестерня третьої передачі вторинного вала
Заводський номер
09.130.1701131
Кількість на модель
1
№
20
Назва деталі
Підшипник
Заводський номер
3К 95х103х26
Кількість на модель
4
№
21
Назва деталі
Втулка шестерень ой і й передач
Заводський номер
09.130.1701139
Кількість на модель
2
№
22
Назва деталі
Збірка концентратора
Заводський номер
RC00016003P
Кількість на модель
1
№
23
Назва деталі
Вал вторинний із втулкою
Заводський номер
09.130.1701101
Кількість на модель
1
№
24
Назва деталі
Вал вторинний
Заводський номер
09.130.1701105
Кількість на модель
1
№
25
Назва деталі
Втулка опори вихідного вала
Заводський номер
14.160.1721319
Кількість на модель
1
№
26
Назва деталі
Горіх Mx
Заводський номер
14.160.1721381
Кількість на модель
1
№
27
Назва деталі
Муфта
Заводський номер
14.160.1721380
Кількість на модель
№
28
Назва деталі
Муфта
Заводський номер
09.130.1721380
Кількість на модель
1
№
28
Назва деталі
Підшипник роликовий конічний
Заводський номер
32215
Кількість на модель
1
№
29
Назва деталі
Упорна шайба
Заводський номер
09.130.1701144
Кількість на модель
1
№
30
Назва деталі
Шестерня заднього ходу вторинного вала
Заводський номер
09.130.1701140-10
Кількість на модель
1
№
31
Назва деталі
Підшипник
Заводський номер
3КК 95х103х40
Кількість на модель
2
№
32
Назва деталі
Втулка шестерни заднего хода
Заводський номер
09.130.1701278
Кількість на модель
1
№
33
Назва деталі
Муфта вмикання заднього ходу
Заводський номер
09.130.1701280
Кількість на модель
1
№
34
Назва деталі
Маточина муфти вмикання заднього ходу
Заводський номер
09.130.1701288
Кількість на модель
1
№
35
Назва деталі
Шестерня першої передачі вторинного вала
Заводський номер
09.130.1701112-10
Кількість на модель
1
№
36
Назва деталі
Втулка шестерни
Заводський номер
14.160.1701278
Кількість на модель
1
№
37
Назва деталі
Упорна шайба
Заводський номер
14.160.1701137
Кількість на модель
1
№
38
Назва деталі
Шестерня другої передачі вторинного вала
Заводський номер
09.130.1701127
Кількість на модель
1
№
39
Назва деталі
Вал проміжний у зборі
Заводський номер
09.130.1701047-10
Кількість на модель
1
№
40
Назва деталі
Підшипник роликовий конічний
Заводський номер
XLA33211-Y33211
Кількість на модель
1
№
41
Назва деталі
Шестерня постійного зачеплення
Заводський номер
09.130.1701056
Кількість на модель
1
№
42
Назва деталі
Шестерня п'ятої передачі проміжного вала
Заводський номер
09.130.1701053
Кількість на модель
1
№
43
Назва деталі
Шестерня третьої передачі проміжного вала
Заводський номер
09.130.1701051
Кількість на модель
1
№
44
Назва деталі
Шестерня другої передачі проміжного вала
Заводський номер
09.130.1701050
Кількість на модель
1
№
45
Назва деталі
Ролик х
Заводський номер
14.160.1701502
Кількість на модель
2
№
46
Назва деталі
Вал проміжний
Заводський номер
09.130.1701048-10
Кількість на модель
1
№
47
Назва деталі
Підшипник роликовий конічний
Заводський номер
30310
Кількість на модель
1
№
48
Назва деталі
Упорна шайба
Заводський номер
14.160.1701093
Кількість на модель
1
№
49
Назва деталі
Підшипник
Заводський номер
64907К
Кількість на модель
1
№
50
Назва деталі
Шестерня проміжна заднього ходу
Заводський номер
09.130.1701082-10
Кількість на модель
1
№
51
Назва деталі
Шайба задняя
Заводський номер
09.130.1701087
Кількість на модель
1
№
52
Назва деталі
Вісь проміжної шестерні
Заводський номер
09.130.1701092
Кількість на модель
1
№
53
Назва деталі
Карданний вал
Заводський номер
09.130.1721425
Кількість на модель
1
№
54
Назва деталі
Карданний вал
Заводський номер
09.130.1721428
Кількість на модель
1
№
55
Назва деталі
Підшипник кульковий
Заводський номер
211К
Кількість на модель
1
№
56
Назва деталі
Кільце упорне
Заводський номер
201.1701406
Кількість на модель
1
№
57
Назва деталі
Кільце А
Заводський номер
841.1029588
Кількість на модель
1
№
58
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Вал первинний у зборі | 09.130.1701025 | 1 | 1 | 1 | |||
| 1 | Вал первинний у зборі | 09.130.1701025-10 | 1 | |||||
| 2 | Кільце А | 14.160.1701480 | 1 | 1 | 2 | |||
| 3 | Підшипник роликовий конічний | JHM516849-JHM516810 | 1 | 1 | 3 | |||
| 4 | Вал первинний | 09.130.1701030 | 1 | 1 | 4 | |||
| 4 | Вал первинний | 09.130.1701030-10 | 4 | |||||
| 5 | Трубка масловідвідна первинного вала | 336.1701043 | 1 | 1 | 5 | |||
| 6 | Кільце регулювальне | 09.130.1701464 | 1 | 1 | 6 | |||
| 7 | Вал вторинний коробки передач у зборі | 09.130.1701100-10 | 1 | 1 | 7 | |||
| 7 | Вал вторинний коробки передач у зборі | 09.130.1701100-20 | 7 | |||||
| 8 | Підшипник роликовий конічний | 33207 | 1 | 1 | 8 | |||
| 9 | Кільце А | 09.130.1701480 | 1 | 1 | 9 | |||
| 10 | ДИСК ЗЧЕПЛЕННЯ | RC05018009P | 3 | 3 | 10 | |||
| 11 | Система синхронізації | RD00316008 | 4 | 4 | 11 | |||
| 12 | Збірка концентратора | RC00016019P | 1 | 1 | 12 | |||
| 13 | ДИСК ЗЧЕПЛЕННЯ | RC05018029P | 1 | 1 | 13 | |||
| 14 | Шестерня п'ятої передачі вторинного вала | 09.130.1701132 | 1 | 1 | 14 | |||
| 15 | Підшипник | К 85х93х25F | 2 | 2 | 15 | |||
| 16 | Втулка проставочная | 09.130.1701141 | 1 | 1 | 16 | |||
| 17 | Втулка шестерні п'ятої передачі | 09.130.1701138 | 1 | 1 | 17 | |||
| 18 | Куля B | 14.160.1701481 | 2 | 2 | 18 | |||
| 19 | Упорна шайба | 09.130.1701482 | 1 | 1 | 19 | |||
| 20 | Шестерня третьої передачі вторинного вала | 09.130.1701131 | 1 | 1 | 20 | |||
| 21 | Підшипник | 3К 95х103х26 | 4 | 4 | 21 | |||
| 22 | Втулка шестерень ой і й передач | 09.130.1701139 | 2 | 2 | 22 | |||
| 23 | Збірка концентратора | RC00016003P | 1 | 1 | 23 | |||
| 24 | Вал вторинний із втулкою | 09.130.1701101 | 1 | 1 | 24 | |||
| 25 | Вал вторинний | 09.130.1701105 | 1 | 1 | 25 | |||
| 26 | Втулка опори вихідного вала | 14.160.1721319 | 1 | 1 | 26 | |||
| 27 | Горіх Mx | 14.160.1721381 | 1 | 1 | 27 | |||
| 28 | Муфта | 14.160.1721380 | 28 | |||||
| 28 | Муфта | 09.130.1721380 | 1 | 1 | 28 | |||
| 29 | Підшипник роликовий конічний | 32215 | 1 | 1 | 29 | |||
| 30 | Упорна шайба | 09.130.1701144 | 1 | 1 | 30 | |||
| 31 | Шестерня заднього ходу вторинного вала | 09.130.1701140-10 | 1 | 1 | 31 | |||
| 32 | Підшипник | 3КК 95х103х40 | 2 | 2 | 32 | |||
| 33 | Втулка шестерни заднего хода | 09.130.1701278 | 1 | 1 | 33 | |||
| 34 | Муфта вмикання заднього ходу | 09.130.1701280 | 1 | 1 | 34 | |||
| 35 | Маточина муфти вмикання заднього ходу | 09.130.1701288 | 1 | 1 | 35 | |||
| 36 | Шестерня першої передачі вторинного вала | 09.130.1701112-10 | 1 | 1 | 36 | |||
| 37 | Втулка шестерни | 14.160.1701278 | 1 | 1 | 37 | |||
| 38 | Упорна шайба | 14.160.1701137 | 1 | 1 | 38 | |||
| 39 | Шестерня другої передачі вторинного вала | 09.130.1701127 | 1 | 1 | 39 | |||
| 40 | Вал проміжний у зборі | 09.130.1701047-10 | 1 | 1 | 40 | |||
| 41 | Підшипник роликовий конічний | XLA33211-Y33211 | 1 | 1 | 41 | |||
| 42 | Шестерня постійного зачеплення | 09.130.1701056 | 1 | 1 | 42 | |||
| 43 | Шестерня п'ятої передачі проміжного вала | 09.130.1701053 | 1 | 1 | 43 | |||
| 44 | Шестерня третьої передачі проміжного вала | 09.130.1701051 | 1 | 1 | 44 | |||
| 45 | Шестерня другої передачі проміжного вала | 09.130.1701050 | 1 | 1 | 45 | |||
| 46 | Ролик х | 14.160.1701502 | 2 | 2 | 46 | |||
| 47 | Вал проміжний | 09.130.1701048-10 | 1 | 1 | 47 | |||
| 48 | Підшипник роликовий конічний | 30310 | 1 | 1 | 48 | |||
| 49 | Упорна шайба | 14.160.1701093 | 1 | 1 | 49 | |||
| 50 | Підшипник | 64907К | 1 | 1 | 50 | |||
| 51 | Шестерня проміжна заднього ходу | 09.130.1701082-10 | 1 | 1 | 51 | |||
| 52 | Шайба задняя | 09.130.1701087 | 1 | 1 | 52 | |||
| 53 | Вісь проміжної шестерні | 09.130.1701092 | 1 | 1 | 53 | |||
| 54 | Карданний вал | 09.130.1721425 | 1 | 1 | 54 | |||
| 55 | Карданний вал | 09.130.1721428 | 1 | 1 | 55 | |||
| 56 | Підшипник кульковий | 211К | 1 | 1 | 56 | |||
| 57 | Кільце упорне | 201.1701406 | 1 | 1 | 57 | |||
| 58 | Кільце А | 841.1029588 | 1 | 1 | 58 |
