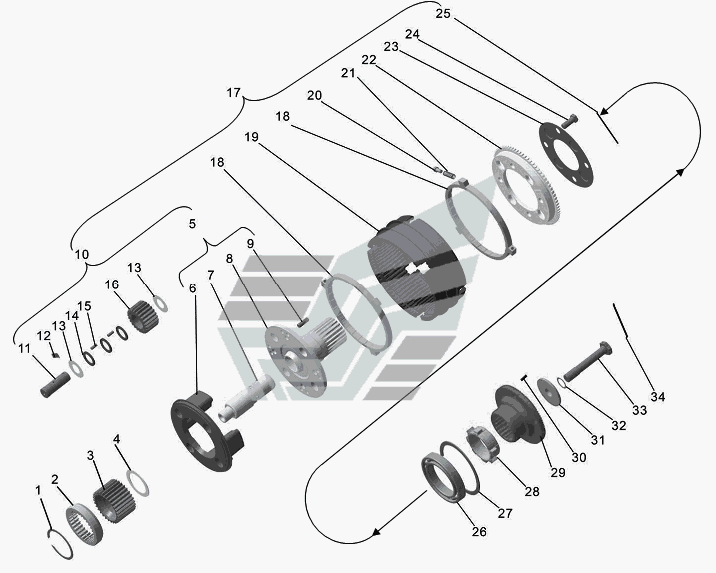

Вал і шестерні демультиплікатора коробки передач ТМЗ--, ТМЗ--, ТМЗ--, ТМЗ--
100%
Назва деталі
Шестерня коронна
Заводський номер
202.1721350-40
Кількість на модель
1
№
Назва деталі
Заклепка
Заводський номер
253844-П
Кількість на модель
6
№
Назва деталі
Сегмент упорний
Заводський номер
238М.1721356
Кількість на модель
3
№
Назва деталі
Кільце А
Заводський номер
201.1721390
Кількість на модель
1
№
1
Назва деталі
Муфта з'єднувальна
Заводський номер
09.130.1721386
Кількість на модель
1
№
2
Назва деталі
Шестерня сонячна
Заводський номер
1509.1721375
Кількість на модель
1
№
3
Назва деталі
Кільце торцеве сонячної шестерні
Заводський номер
238М.1721382-11
Кількість на модель
1
№
4
Назва деталі
Вал вихідний у зборі з подовжувачем і основою
Заводський номер
1509.1721311
Кількість на модель
1
№
5
Назва деталі
Підстава
Заводський номер
1509.1721318
Кількість на модель
1
№
6
Назва деталі
Подовжувач вала
Заводський номер
238М. 1721314
Кількість на модель
1
№
7
Назва деталі
Вал вихідний
Заводський номер
1509.1721315
Кількість на модель
1
№
8
Назва деталі
Штифт
Заводський номер
313400-П2
Кількість на модель
8
№
9
Назва деталі
Вал вихідний із сателітами
Заводський номер
1509.1721306
Кількість на модель
1
№
10
Назва деталі
Вісь сателіта
Заводський номер
1509.1721330
Кількість на модель
4
№
11
Назва деталі
Упорна пластина
Заводський номер
1509.1721336
Кількість на модель
4
№
12
Назва деталі
Кільце торцеве сателіта
Заводський номер
201.1721334
Кількість на модель
8
№
13
Назва деталі
Втулка проміжна роликів сателіта
Заводський номер
202.1721340-40
Кількість на модель
12
№
14
Назва деталі
Ролик III8xAr
Заводський номер
46 9216 0750
Кількість на модель
112
№
15
Назва деталі
Сателіт
Заводський номер
1509.1721325
Кількість на модель
4
№
16
Назва деталі
Вал вихідний у зборі
Заводський номер
1509.1721300
Кількість на модель
1
№
17
Назва деталі
Кільце фрикційне
Заводський номер
202.1721157-40
Кількість на модель
2
№
18
Назва деталі
Шестерня коронна
Заводський номер
202.1721354-40
Кількість на модель
1
№
19
Назва деталі
Штифт фіксатора
Заводський номер
238М. 1721166
Кількість на модель
6
№
20
Назва деталі
Пружина
Заводський номер
201.1721164-40
Кількість на модель
6
№
21
Назва деталі
Муфта зубчаста вищого діапазону
Заводський номер
1509.1721180
Кількість на модель
1
№
22
Назва деталі
Кільце маслонакопичувача
Заводський номер
1509.1721182
Кількість на модель
1
№
23
Назва деталі
Болт M- x
Заводський номер
310028-П29
Кількість на модель
4
№
24
Назва деталі
Шплінт х
Заводський номер
258296-П29С
Кількість на модель
1
№
25
Назва деталі
Підшипник К
Заводський номер
46 1274 5384
Кількість на модель
1
№
26
Назва деталі
Кільце стопорне
Заводський номер
200.1701034
Кількість на модель
1
№
27
Назва деталі
Ротор- індуктор
Заводський номер
239.1708230
Кількість на модель
1
№
28
Назва деталі
Фланець кріплення карданного вала
Заводський номер
238М. 1721240-30
Кількість на модель
1
№
29
Назва деталі
Штифт
Заводський номер
258623-П2
Кількість на модель
1
№
30
Назва деталі
Шайба
Заводський номер
239.1721243-02
Кількість на модель
1
№
31
Назва деталі
Шайба
Заводський номер
312392-П2
Кількість на модель
1
№
32
Назва деталі
Болт Mx-
Заводський номер
239.1721244-02
Кількість на модель
1
№
33
Назва деталі
Шплінт - дріт
Заводський номер
258282-П
Кількість на модель
1
№
34
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Шестерня коронна | 202.1721350-40 | 1 | 1 | |||||
| Заклепка | 253844-П | 6 | 6 | |||||
| Сегмент упорний | 238М.1721356 | 3 | 3 | |||||
| 1 | Кільце А | 201.1721390 | 1 | 1 | 1 | |||
| 2 | Муфта з'єднувальна | 09.130.1721386 | 1 | 1 | 2 | |||
| 3 | Шестерня сонячна | 1509.1721375 | 1 | 1 | 3 | |||
| 4 | Кільце торцеве сонячної шестерні | 238М.1721382-11 | 1 | 1 | 4 | |||
| 5 | Вал вихідний у зборі з подовжувачем і основою | 1509.1721311 | 1 | 1 | 5 | |||
| 6 | Підстава | 1509.1721318 | 1 | 1 | 6 | |||
| 7 | Подовжувач вала | 238М. 1721314 | 1 | 1 | 7 | |||
| 8 | Вал вихідний | 1509.1721315 | 1 | 1 | 8 | |||
| 9 | Штифт | 313400-П2 | 8 | 8 | 9 | |||
| 10 | Вал вихідний із сателітами | 1509.1721306 | 1 | 1 | 10 | |||
| 11 | Вісь сателіта | 1509.1721330 | 4 | 4 | 11 | |||
| 12 | Упорна пластина | 1509.1721336 | 4 | 4 | 12 | |||
| 13 | Кільце торцеве сателіта | 201.1721334 | 8 | 8 | 13 | |||
| 14 | Втулка проміжна роликів сателіта | 202.1721340-40 | 12 | 12 | 14 | |||
| 15 | Ролик III8xAr | 46 9216 0750 | 112 | 112 | 15 | |||
| 16 | Сателіт | 1509.1721325 | 4 | 4 | 16 | |||
| 17 | Вал вихідний у зборі | 1509.1721300 | 1 | 1 | 17 | |||
| 18 | Кільце фрикційне | 202.1721157-40 | 2 | 2 | 18 | |||
| 19 | Шестерня коронна | 202.1721354-40 | 1 | 1 | 19 | |||
| 20 | Штифт фіксатора | 238М. 1721166 | 6 | 6 | 20 | |||
| 21 | Пружина | 201.1721164-40 | 6 | 6 | 21 | |||
| 22 | Муфта зубчаста вищого діапазону | 1509.1721180 | 1 | 1 | 22 | |||
| 23 | Кільце маслонакопичувача | 1509.1721182 | 1 | 1 | 23 | |||
| 24 | Болт M- x | 310028-П29 | 4 | 4 | 24 | |||
| 25 | Шплінт х | 258296-П29С | 1 | 1 | 25 | |||
| 26 | Підшипник К | 46 1274 5384 | 1 | 1 | 26 | |||
| 27 | Кільце стопорне | 200.1701034 | 1 | 1 | 27 | |||
| 28 | Ротор- індуктор | 239.1708230 | 1 | 1 | 28 | |||
| 29 | Фланець кріплення карданного вала | 238М. 1721240-30 | 1 | 1 | 29 | |||
| 30 | Штифт | 258623-П2 | 1 | 1 | 30 | |||
| 31 | Шайба | 239.1721243-02 | 1 | 1 | 31 | |||
| 32 | Шайба | 312392-П2 | 1 | 1 | 32 | |||
| 33 | Болт Mx- | 239.1721244-02 | 1 | 1 | 33 | |||
| 34 | Шплінт - дріт | 258282-П | 1 | 1 | 34 |
