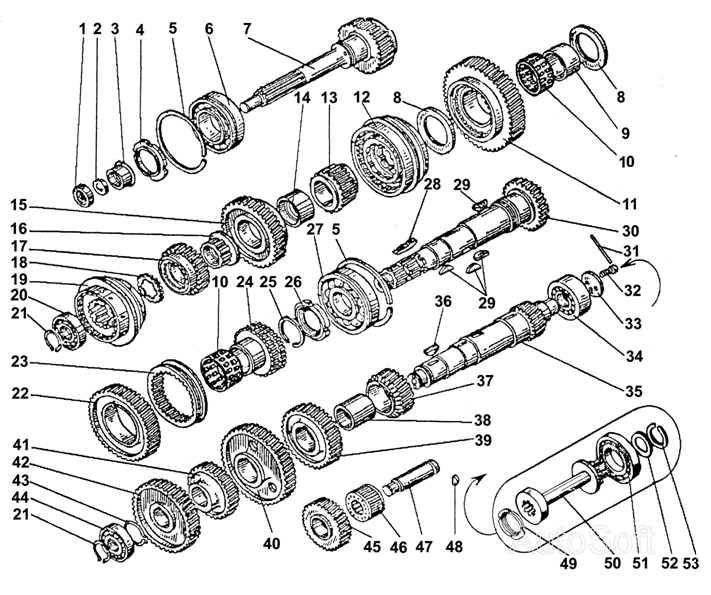

Вали та шестерні коробок передач
100%
Назва деталі
Вал проміжний
Заводський номер
238М-1701048
Кількість на модель
1
№
Назва деталі
Передня опора вала приводу ТНВД
Заводський номер
6-205К
Кількість на модель
1
№
1
Назва деталі
Манжета
Заводський номер
240-1307090
Кількість на модель
1
№
2
Назва деталі
Корпус манжети
Заводський номер
236-1701478
Кількість на модель
1
№
3
Назва деталі
Кільцева гайка заднього підшипника первинного вала
Заводський номер
311810-П2
Кількість на модель
1
№
4
Назва деталі
Кільце
Заводський номер
200-1701034
Кількість на модель
2
№
5
Назва деталі
Підшипник кульковий
Заводський номер
170314 Л
Кількість на модель
1
№
6
Назва деталі
Первинний вал коробки передач із трубкою в зборі
Заводський номер
236Н-1701027-Б
Кількість на модель
1
№
7
Назва деталі
Шайба упорної шестерні 1-ї передачі вторинного вала
Заводський номер
238-1701122
Кількість на модель
2
№
8
Назва деталі
Втулка підшипника
Заводський номер
238-1701121-10
Кількість на модель
1
№
9
Назва деталі
Дворядний радіальний роликовий підшипник без кілець
Заводський номер
664818Д
Кількість на модель
2
№
10
Назва деталі
Шестерня 1-ї передачі вторинного вала
Заводський номер
238М-1701112
Кількість на модель
1
№
11
Назва деталі
Синхронізатор другої та третьої передач
Заводський номер
236-1701150-Б2
Кількість на модель
1
№
12
Назва деталі
Розпірна втулка шестерні 1-ї та 2-ї передач вторинного вала
Заводський номер
238-1701113
Кількість на модель
1
№
13
Назва деталі
Втулка
Заводський номер
236-1701135
Кількість на модель
1
№
14
Назва деталі
Шестерня 2-ї передачі вторинного вала
Заводський номер
238А-1701131
Кількість на модель
1
№
15
Назва деталі
Втулка
Заводський номер
236-1701138
Кількість на модель
1
№
16
Назва деталі
Шестерня 4-ї передачі вторинного вала
Заводський номер
238А-1701129
Кількість на модель
1
№
17
Назва деталі
Упорна шайба
Заводський номер
236-1701144-Г (Д,Е,Ж)
Кількість на модель
1
№
18
Назва деталі
Синхронізатор четвертої та п'ятої передач
Заводський номер
236-1701151-А
Кількість на модель
1
№
19
Назва деталі
Підшипник
Заводський номер
76-592708 М1
Кількість на модель
1
№
20
Назва деталі
Кільце Б- 40
Заводський номер
236-1701067-А
Кількість на модель
2
№
21
Назва деталі
Шестерня заднього ходу вторинного вала
Заводський номер
238-1701140
Кількість на модель
1
№
22
Назва деталі
Муфта включення заднього ходу
Заводський номер
238-1701280
Кількість на модель
1
№
23
Назва деталі
Втулка муфти
Заводський номер
238М-1701282
Кількість на модель
1
№
24
Назва деталі
Пружинне упорне кільце втулки
Заводський номер
238-1701283
Кількість на модель
1
№
25
Назва деталі
Кільцева гайка заднього підшипника вторинного вала
Заводський номер
238-1701194
Кількість на модель
1
№
26
Назва деталі
Шарикоподшипник задний
Заводський номер
50315
Кількість на модель
1
№
27
Назва деталі
Шпонка замкова
Заводський номер
236-1701145-А
Кількість на модель
1
№
28
Назва деталі
Сегментна шпонка
Заводський номер
314001-П2
Кількість на модель
5
№
29
Назва деталі
Вторинний вал у зборі
Заводський номер
238М-1701103
Кількість на модель
1
№
30
Назва деталі
Шплінт - дріт
Заводський номер
258280-П2
Кількість на модель
1
№
31
Назва деталі
Опорний болт
Заводський номер
310067-П2
Кількість на модель
2
№
32
Назва деталі
Шайба упорної опори проміжного вала
Заводський номер
238-1721033
Кількість на модель
1
№
33
Назва деталі
Подшипник
Заводський номер
3609
Кількість на модель
1
№
34
Назва деталі
Проміжний вал коробки передач
Заводський номер
238Н-1701048
Кількість на модель
1
№
35
Назва деталі
Сегментна шпонка
Заводський номер
314000-П2
Кількість на модель
4
№
36
Назва деталі
Шестерня першої передачі пром. вала
Заводський номер
238М-1701050
Кількість на модель
1
№
37
Назва деталі
Розпірна втулка 1-ї та 2-ї передач
Заводський номер
238-1701059
Кількість на модель
1
№
38
Назва деталі
Шестерня 2-ї передачі проміжного вала
Заводський номер
238А-1701051
Кількість на модель
1
№
39
Назва деталі
Шестерня 4-ї передачі проміжного вала
Заводський номер
238А-1701053
Кількість на модель
1
№
40
Назва деталі
Шестерня відбору потужності
Заводський номер
236-1701057-Б
Кількість на модель
1
№
41
Назва деталі
Шестерня постійного зачеплення проміжного вала
Заводський номер
236Н-1701056-А
Кількість на модель
1
№
42
Назва деталі
Опорне кільце
Заводський номер
236-1701063
Кількість на модель
1
№
43
Назва деталі
Проміжний вал (передня опора)
Заводський номер
6-42308АК
Кількість на модель
1
№
44
Назва деталі
Проміжна шестерня заднього ходу
Заводський номер
238-1701082
Кількість на модель
1
№
45
Назва деталі
Підшипник роликовий
Заводський номер
64907-К
Кількість на модель
1
№
46
Назва деталі
Вісь проміжної шестерні заднього ходу
Заводський номер
238-1701092
Кількість на модель
1
№
47
Назва деталі
Шпонка
Заводський номер
4 598 240 265
Кількість на модель
1
№
48
Назва деталі
Гайка Mx LH-
Заводський номер
311416-П
Кількість на модель
1
№
49
Назва деталі
Карданний вал
Заводський номер
238М-1721428
Кількість на модель
1
№
50
Назва деталі
Підшипник
Заводський номер
211
Кількість на модель
1
№
51
Назва деталі
Кільце упорне
Заводський номер
201.1701406
Кількість на модель
1
№
52
Назва деталі
Кільце А
Заводський номер
841.1029588
Кількість на модель
1
№
53
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Вал проміжний | 238М-1701048 | 1 | 1 | |||||
| 1 | Передня опора вала приводу ТНВД | 6-205К | 1 | 1 | 1 | |||
| 2 | Манжета | 240-1307090 | 1 | 1 | 2 | |||
| 3 | Корпус манжети | 236-1701478 | 1 | 1 | 3 | |||
| 4 | Кільцева гайка заднього підшипника первинного вала | 311810-П2 | 1 | 1 | 4 | |||
| 5 | Кільце | 200-1701034 | 2 | 2 | 5 | |||
| 6 | Підшипник кульковий | 170314 Л | 1 | 1 | 6 | |||
| 7 | Первинний вал коробки передач із трубкою в зборі | 236Н-1701027-Б | 1 | 1 | 7 | |||
| 8 | Шайба упорної шестерні 1-ї передачі вторинного вала | 238-1701122 | 2 | 2 | 8 | |||
| 9 | Втулка підшипника | 238-1701121-10 | 1 | 1 | 9 | |||
| 10 | Дворядний радіальний роликовий підшипник без кілець | 664818Д | 2 | 2 | 10 | |||
| 11 | Шестерня 1-ї передачі вторинного вала | 238М-1701112 | 1 | 1 | 11 | |||
| 12 | Синхронізатор другої та третьої передач | 236-1701150-Б2 | 1 | 1 | 12 | |||
| 13 | Розпірна втулка шестерні 1-ї та 2-ї передач вторинного вала | 238-1701113 | 1 | 1 | 13 | |||
| 14 | Втулка | 236-1701135 | 1 | 1 | 14 | |||
| 15 | Шестерня 2-ї передачі вторинного вала | 238А-1701131 | 1 | 1 | 15 | |||
| 16 | Втулка | 236-1701138 | 1 | 1 | 16 | |||
| 17 | Шестерня 4-ї передачі вторинного вала | 238А-1701129 | 1 | 1 | 17 | |||
| 18 | Упорна шайба | 236-1701144-Г (Д,Е,Ж) | 1 | 1 | 18 | |||
| 19 | Синхронізатор четвертої та п'ятої передач | 236-1701151-А | 1 | 1 | 19 | |||
| 20 | Підшипник | 76-592708 М1 | 1 | 1 | 20 | |||
| 21 | Кільце Б- 40 | 236-1701067-А | 2 | 2 | 21 | |||
| 22 | Шестерня заднього ходу вторинного вала | 238-1701140 | 1 | 1 | 22 | |||
| 23 | Муфта включення заднього ходу | 238-1701280 | 1 | 1 | 23 | |||
| 24 | Втулка муфти | 238М-1701282 | 1 | 1 | 24 | |||
| 25 | Пружинне упорне кільце втулки | 238-1701283 | 1 | 1 | 25 | |||
| 26 | Кільцева гайка заднього підшипника вторинного вала | 238-1701194 | 1 | 1 | 26 | |||
| 27 | Шарикоподшипник задний | 50315 | 1 | 1 | 27 | |||
| 28 | Шпонка замкова | 236-1701145-А | 1 | 1 | 28 | |||
| 29 | Сегментна шпонка | 314001-П2 | 5 | 5 | 29 | |||
| 30 | Вторинний вал у зборі | 238М-1701103 | 1 | 1 | 30 | |||
| 31 | Шплінт - дріт | 258280-П2 | 1 | 1 | 31 | |||
| 32 | Опорний болт | 310067-П2 | 2 | 2 | 32 | |||
| 33 | Шайба упорної опори проміжного вала | 238-1721033 | 1 | 1 | 33 | |||
| 34 | Подшипник | 3609 | 1 | 1 | 34 | |||
| 35 | Проміжний вал коробки передач | 238Н-1701048 | 1 | 1 | 35 | |||
| 36 | Сегментна шпонка | 314000-П2 | 4 | 4 | 36 | |||
| 37 | Шестерня першої передачі пром. вала | 238М-1701050 | 1 | 1 | 37 | |||
| 38 | Розпірна втулка 1-ї та 2-ї передач | 238-1701059 | 1 | 1 | 38 | |||
| 39 | Шестерня 2-ї передачі проміжного вала | 238А-1701051 | 1 | 1 | 39 | |||
| 40 | Шестерня 4-ї передачі проміжного вала | 238А-1701053 | 1 | 1 | 40 | |||
| 41 | Шестерня відбору потужності | 236-1701057-Б | 1 | 1 | 41 | |||
| 42 | Шестерня постійного зачеплення проміжного вала | 236Н-1701056-А | 1 | 1 | 42 | |||
| 43 | Опорне кільце | 236-1701063 | 1 | 1 | 43 | |||
| 44 | Проміжний вал (передня опора) | 6-42308АК | 1 | 1 | 44 | |||
| 45 | Проміжна шестерня заднього ходу | 238-1701082 | 1 | 1 | 45 | |||
| 46 | Підшипник роликовий | 64907-К | 1 | 1 | 46 | |||
| 47 | Вісь проміжної шестерні заднього ходу | 238-1701092 | 1 | 1 | 47 | |||
| 48 | Шпонка | 4 598 240 265 | 1 | 1 | 48 | |||
| 49 | Гайка Mx LH- | 311416-П | 1 | 1 | 49 | |||
| 50 | Карданний вал | 238М-1721428 | 1 | 1 | 50 | |||
| 51 | Підшипник | 211 | 1 | 1 | 51 | |||
| 52 | Кільце упорне | 201.1701406 | 1 | 1 | 52 | |||
| 53 | Кільце А | 841.1029588 | 1 | 1 | 53 |
