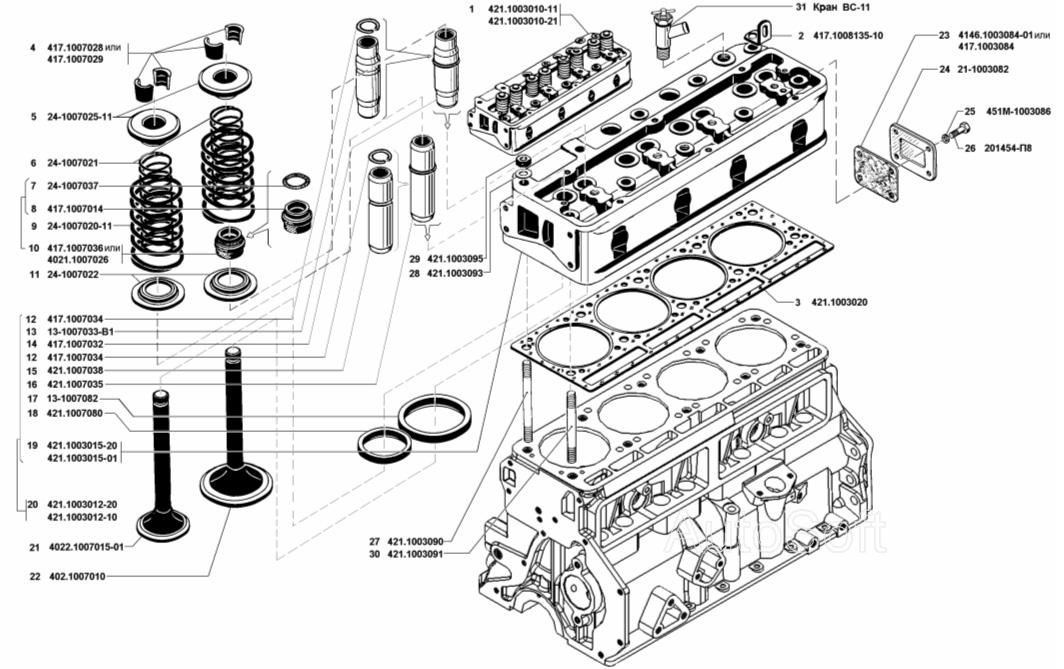

Головка циліндра з клапанами
100%
Назва деталі
Головка блоку циліндрів із клапанами у зборі
Заводський номер
421.1003010-11
Кількість на модель
1
№
1
Назва деталі
Головка циліндра з блоком клапанів
Заводський номер
421.1003010-21
Кількість на модель
№
1
Назва деталі
Кронштейн для підйому двигуна
Заводський номер
417.1008135-10
Кількість на модель
1
№
2
Назва деталі
Прокладка головки
Заводський номер
421.1003020
Кількість на модель
1
№
3
Назва деталі
Сухар клапана
Заводський номер
417.1007028
Кількість на модель
16
№
4
Назва деталі
Тарілка пружини клапана
Заводський номер
24-1007025-11
Кількість на модель
8
№
5
Назва деталі
Пружина клапана внутрішня
Заводський номер
24-1007021
Кількість на модель
8
№
6
Назва деталі
Пружина масляного відбивача
Заводський номер
24-1007037
Кількість на модель
8
№
7
Назва деталі
Ковпачок масловідбивний
Заводський номер
417.1007014
Кількість на модель
8
№
8
Назва деталі
Зовнішня пружина клапана
Заводський номер
24-1007020-11
Кількість на модель
8
№
9
Назва деталі
Ковпачок масловідбивний клапана в зборі
Заводський номер
417.1007036
Кількість на модель
8
№
10
Назва деталі
Опорна шайба
Заводський номер
24-1007022
Кількість на модель
8
№
11
Назва деталі
Стопорне кільце направляючої втулки впускного клапана
Заводський номер
417.1007034
Кількість на модель
8
№
12
Назва деталі
Втулка впускного клапана
Заводський номер
13-1007033-В1
Кількість на модель
4
№
13
Назва деталі
Втулка напрямна впускного клапана в зборі
Заводський номер
417.1007032
Кількість на модель
4
№
14
Назва деталі
Втулка напрямна випускного клапана
Заводський номер
421.1007038
Кількість на модель
4
№
15
Назва деталі
Втулка напрямна випускного клапана в зборі
Заводський номер
421.1007035
Кількість на модель
4
№
16
Назва деталі
Сідло впускного клапана
Заводський номер
13-1007082
Кількість на модель
4
№
17
Назва деталі
Сідло випускного клапана
Заводський номер
421.1007080
Кількість на модель
4
№
18
Назва деталі
Головка циліндра
Заводський номер
421.1003015-20
Кількість на модель
№
19
Назва деталі
Головка циліндра
Заводський номер
421.1003015-01
Кількість на модель
1
№
19
Назва деталі
Головка блоку циліндрів у зборі з сідлами та втулками
Заводський номер
421.1003012-10
Кількість на модель
1
№
20
Назва деталі
Головка циліндра з гніздами та втулками в комплекті
Заводський номер
421.1003012-20
Кількість на модель
№
20
Назва деталі
Клапан випускний
Заводський номер
4022.1007015-01
Кількість на модель
4
№
21
Назва деталі
Клапан впускний
Заводський номер
402.1007010
Кількість на модель
4
№
22
Назва деталі
Прокладка кришки
Заводський номер
4146.1003084-01
Кількість на модель
1
№
23
Назва деталі
Кришка отвору водяної сорочки головки блока циліндрів
Заводський номер
21.1003082
Кількість на модель
1
№
24
Назва деталі
Шайба
Заводський номер
451М-1003086
Кількість на модель
4
№
25
Назва деталі
Болт M- x
Заводський номер
201454-П8
Кількість на модель
4
№
26
Назва деталі
Шпилька СП М12х118 головки блоку циліндрів
Заводський номер
421.1003090
Кількість на модель
5
№
27
Назва деталі
Шайба 12 кріплення головки блоку циліндрів
Заводський номер
421.1003093
Кількість на модель
10
№
28
Назва деталі
Гайка М12х1, 25
Заводський номер
421.1003095
Кількість на модель
10
№
29
Назва деталі
Шпилька СПМ12х104
Заводський номер
421.1003091
Кількість на модель
5
№
30
Назва деталі
Крейн проти
Заводський номер
КранВС-11
Кількість на модель
1
№
31
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Головка блоку циліндрів із клапанами у зборі | 421.1003010-11 | 1 | 1 | 1 | |||
| 1 | Головка циліндра з блоком клапанів | 421.1003010-21 | 1 | |||||
| 2 | Кронштейн для підйому двигуна | 417.1008135-10 | 1 | 1 | 2 | |||
| 3 | Прокладка головки | 421.1003020 | 1 | 1 | 3 | |||
| 4 | Сухар клапана | 417.1007028 | 16 | 16 | 4 | |||
| 5 | Тарілка пружини клапана | 24-1007025-11 | 8 | 8 | 5 | |||
| 6 | Пружина клапана внутрішня | 24-1007021 | 8 | 8 | 6 | |||
| 7 | Пружина масляного відбивача | 24-1007037 | 8 | 8 | 7 | |||
| 8 | Ковпачок масловідбивний | 417.1007014 | 8 | 8 | 8 | |||
| 9 | Зовнішня пружина клапана | 24-1007020-11 | 8 | 8 | 9 | |||
| 10 | Ковпачок масловідбивний клапана в зборі | 417.1007036 | 8 | 8 | 10 | |||
| 11 | Опорна шайба | 24-1007022 | 8 | 8 | 11 | |||
| 12 | Стопорне кільце направляючої втулки впускного клапана | 417.1007034 | 8 | 8 | 12 | |||
| 13 | Втулка впускного клапана | 13-1007033-В1 | 4 | 4 | 13 | |||
| 14 | Втулка напрямна впускного клапана в зборі | 417.1007032 | 4 | 4 | 14 | |||
| 15 | Втулка напрямна випускного клапана | 421.1007038 | 4 | 4 | 15 | |||
| 16 | Втулка напрямна випускного клапана в зборі | 421.1007035 | 4 | 4 | 16 | |||
| 17 | Сідло впускного клапана | 13-1007082 | 4 | 4 | 17 | |||
| 18 | Сідло випускного клапана | 421.1007080 | 4 | 4 | 18 | |||
| 19 | Головка циліндра | 421.1003015-20 | 19 | |||||
| 19 | Головка циліндра | 421.1003015-01 | 1 | 1 | 19 | |||
| 20 | Головка блоку циліндрів у зборі з сідлами та втулками | 421.1003012-10 | 1 | 1 | 20 | |||
| 20 | Головка циліндра з гніздами та втулками в комплекті | 421.1003012-20 | 20 | |||||
| 21 | Клапан випускний | 4022.1007015-01 | 4 | 4 | 21 | |||
| 22 | Клапан впускний | 402.1007010 | 4 | 4 | 22 | |||
| 23 | Прокладка кришки | 4146.1003084-01 | 1 | 1 | 23 | |||
| 24 | Кришка отвору водяної сорочки головки блока циліндрів | 21.1003082 | 1 | 1 | 24 | |||
| 25 | Шайба | 451М-1003086 | 4 | 4 | 25 | |||
| 26 | Болт M- x | 201454-П8 | 4 | 4 | 26 | |||
| 27 | Шпилька СП М12х118 головки блоку циліндрів | 421.1003090 | 5 | 5 | 27 | |||
| 28 | Шайба 12 кріплення головки блоку циліндрів | 421.1003093 | 10 | 10 | 28 | |||
| 29 | Гайка М12х1, 25 | 421.1003095 | 10 | 10 | 29 | |||
| 30 | Шпилька СПМ12х104 | 421.1003091 | 5 | 5 | 30 | |||
| 31 | Крейн проти | КранВС-11 | 1 | 1 | 31 |
