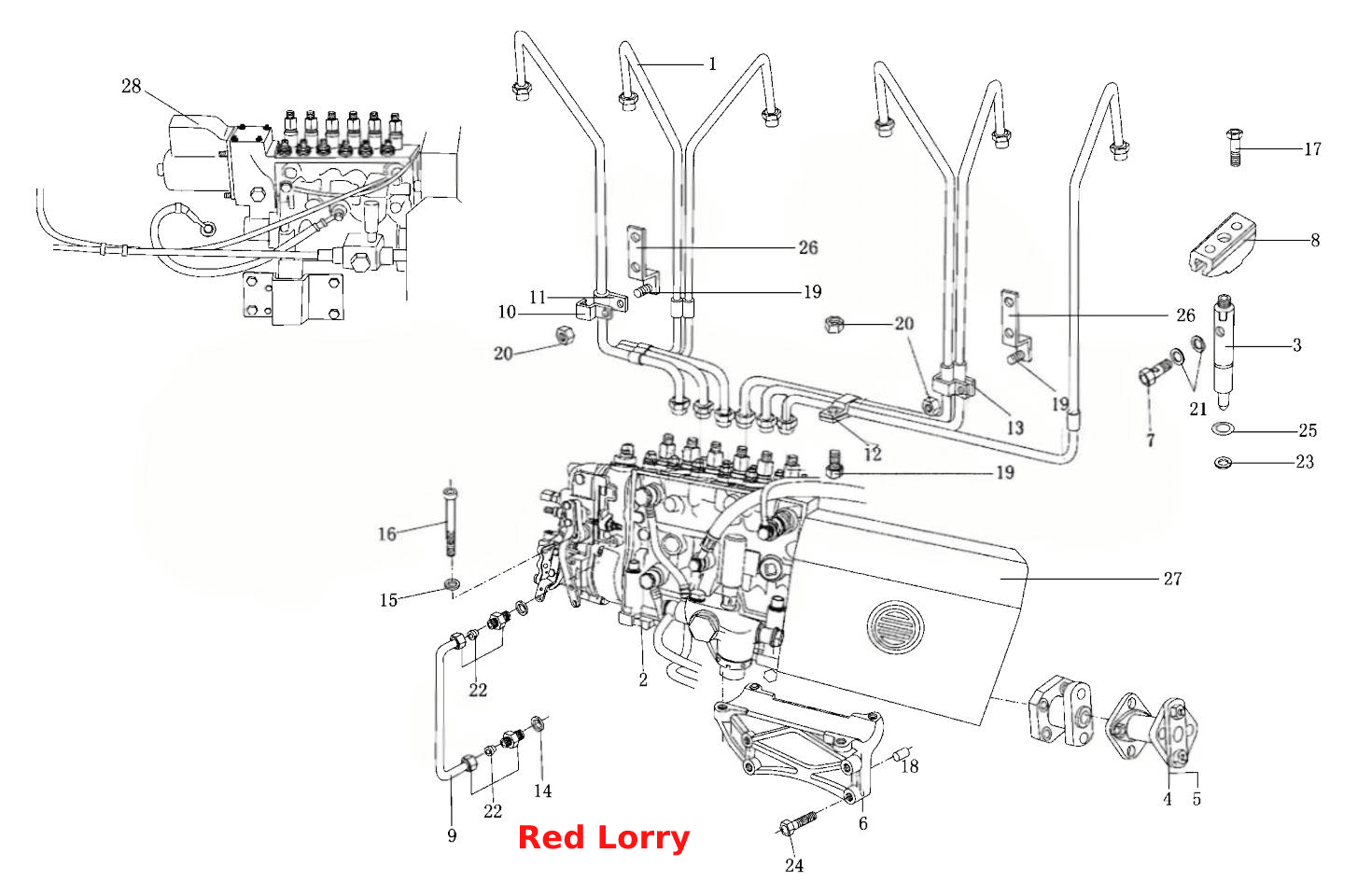

Кулачковий вал у зборі
100%
Назва деталі
Кулачковий вал
Заводський номер
13024219
Кількість на модель
1
№
1
Назва деталі
Кулачковий вал
Заводський номер
13031471
Кількість на модель
№
1
Назва деталі
Шестерня кулачкового вала
Заводський номер
12189556
Кількість на модель
1
№
2
Назва деталі
Передавальна шестерня повітряного компресора
Заводський номер
13024211
Кількість на модель
1
№
3
Назва деталі
Шестерня приводу паливного насоса
Заводський номер
12159537
Кількість на модель
№
3
Назва деталі
Сектор
Заводський номер
12159721
Кількість на модель
1
№
4
Назва деталі
Фланець
Заводський номер
12189558
Кількість на модель
1
№
5
Назва деталі
Фланець
Заводський номер
12160109
Кількість на модель
1
№
6
Назва деталі
Прокладка
Заводський номер
12190248
Кількість на модель
1
№
7
Назва деталі
Болт із шестигранною фланцевою поверхнею і зубами
Заводський номер
01157293
Кількість на модель
4
№
8
Назва деталі
Болт із шестигранною фланцевою поверхнею і зубами
Заводський номер
01157294
Кількість на модель
2
№
9
Назва деталі
Шестикутний головочний болт
Заводський номер
01137083
Кількість на модель
2
№
10
Назва деталі
Пружинна шайба
Заводський номер
01177981
Кількість на модель
2
№
11
Назва деталі
Гвинт із шестигранною кутовою циліндричною головкою
Заводський номер
01139989
Кількість на модель
4
№
12
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Кулачковий вал | 13024219 | 1 | 1 | 1 | |||
| 1 | Кулачковий вал | 13031471 | 1 | |||||
| 2 | Шестерня кулачкового вала | 12189556 | 1 | 1 | 2 | |||
| 3 | Передавальна шестерня повітряного компресора | 13024211 | 1 | 1 | 3 | |||
| 3 | Шестерня приводу паливного насоса | 12159537 | 3 | |||||
| 4 | Сектор | 12159721 | 1 | 1 | 4 | |||
| 5 | Фланець | 12189558 | 1 | 1 | 5 | |||
| 6 | Фланець | 12160109 | 1 | 1 | 6 | |||
| 7 | Прокладка | 12190248 | 1 | 1 | 7 | |||
| 8 | Болт із шестигранною фланцевою поверхнею і зубами | 01157293 | 4 | 4 | 8 | |||
| 9 | Болт із шестигранною фланцевою поверхнею і зубами | 01157294 | 2 | 2 | 9 | |||
| 10 | Шестикутний головочний болт | 01137083 | 2 | 2 | 10 | |||
| 11 | Пружинна шайба | 01177981 | 2 | 2 | 11 | |||
| 12 | Гвинт із шестигранною кутовою циліндричною головкою | 01139989 | 4 | 4 | 12 |
