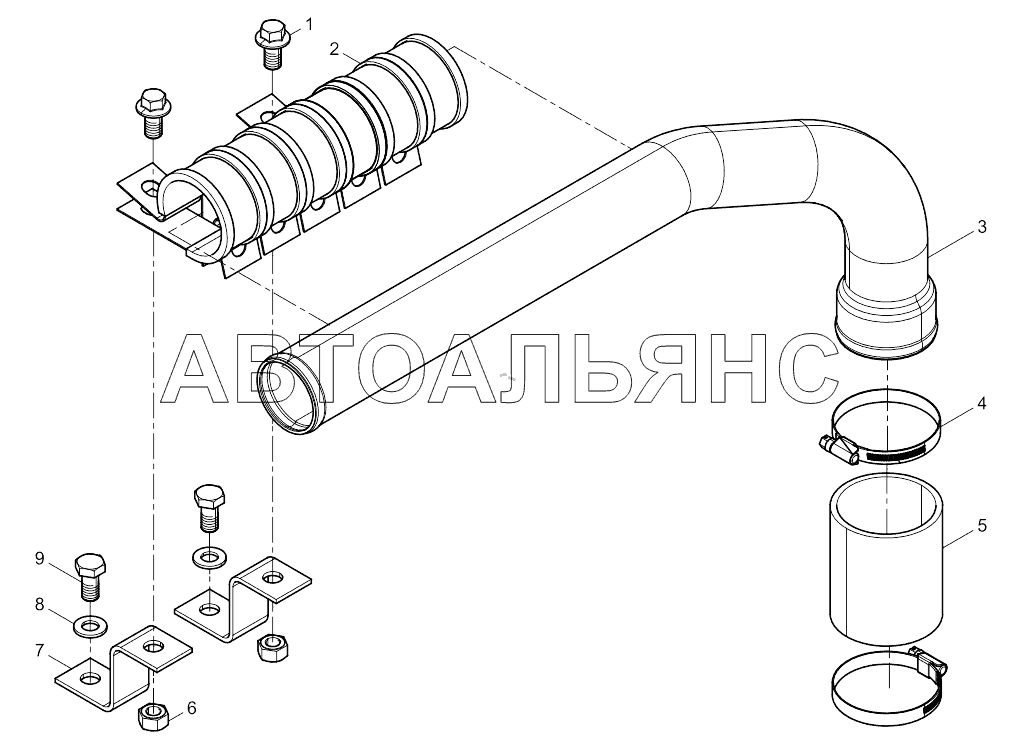

Збірка зворотного трубопроводу
100%
Назва деталі
Шестигранний фланцевий болт
Заводський номер
90011430007
Кількість на модель
2
№
1
Назва деталі
Затискач для труб у зборі
Заводський номер
612630060667
Кількість на модель
6
№
2
Назва деталі
Труба для повернення води
Заводський номер
612640060077
Кількість на модель
1
№
3
Назва деталі
Затискач.
Заводський номер
90003989311
Кількість на модель
2
№
4
Назва деталі
Гумова трубка для підведення охолоджуючої рідини
Заводський номер
612630060664
Кількість на модель
1
№
5
Назва деталі
Горіх
Заводський номер
90012210003
Кількість на модель
2
№
6
Назва деталі
Опорна пластина
Заводський номер
612630060666
Кількість на модель
2
№
7
Назва деталі
Диск
Заводський номер
90003930271
Кількість на модель
2
№
8
Назва деталі
Болт з шестигранником
Заводський номер
90011350026
Кількість на модель
2
№
9
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Шестигранний фланцевий болт | 90011430007 | 2 | 2 | 1 | |||
| 2 | Затискач для труб у зборі | 612630060667 | 6 | 6 | 2 | |||
| 3 | Труба для повернення води | 612640060077 | 1 | 1 | 3 | |||
| 4 | Затискач. | 90003989311 | 2 | 2 | 4 | |||
| 5 | Гумова трубка для підведення охолоджуючої рідини | 612630060664 | 1 | 1 | 5 | |||
| 6 | Горіх | 90012210003 | 2 | 2 | 6 | |||
| 7 | Опорна пластина | 612630060666 | 2 | 2 | 7 | |||
| 8 | Диск | 90003930271 | 2 | 2 | 8 | |||
| 9 | Болт з шестигранником | 90011350026 | 2 | 2 | 9 |
