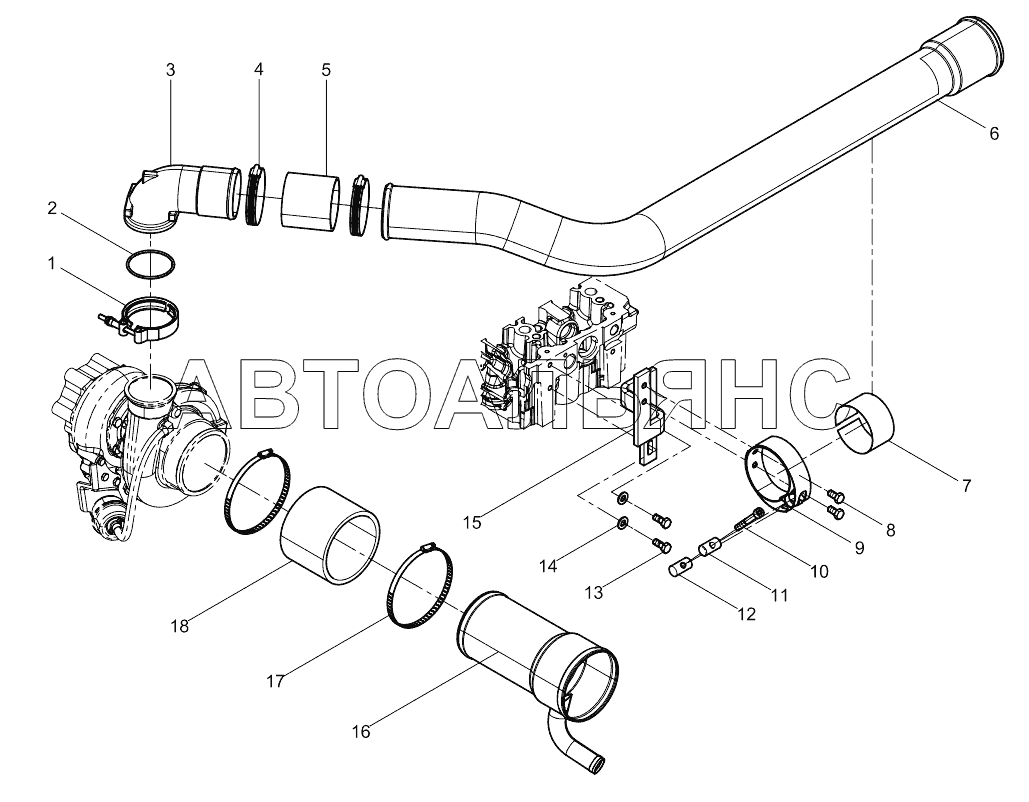

Група компресорних труб
100%
Назва деталі
Хомут стяжний
Заводський номер
61560110226
Кількість на модель
1
№
1
Назва деталі
Ущільнювальне кільце
Заводський номер
190320035
Кількість на модель
1
№
2
Назва деталі
Патрубок
Заводський номер
61560110165
Кількість на модель
1
№
3
Назва деталі
Хомут стяжний
Заводський номер
90003989312
Кількість на модель
2
№
4
Назва деталі
Гумовий шланг з волокнистим шаром
Заводський номер
612600110962
Кількість на модель
1
№
5
Назва деталі
Проміжна труба охолодження
Заводський номер
610800110590
Кількість на модель
1
№
6
Назва деталі
Затискач для труб
Заводський номер
610800120013
Кількість на модель
1
№
7
Назва деталі
Болт
Заводський номер
90003802411
Кількість на модель
2
№
8
Назва деталі
Затискач.
Заводський номер
610800120012
Кількість на модель
1
№
9
Назва деталі
Внутрішній шестигранний гвинт
Заводський номер
90013550012
Кількість на модель
1
№
10
Назва деталі
Вкладиш- гайка хомута
Заводський номер
209190017
Кількість на модель
1
№
11
Назва деталі
Вкладиш — шайба хомута
Заводський номер
1700550013
Кількість на модель
1
№
12
Назва деталі
Гвинт (під косинець)
Заводський номер
90003802419
Кількість на модель
2
№
13
Назва деталі
Проста шайба
Заводський номер
90014040007
Кількість на модель
2
№
14
Назва деталі
прохолодний кронштейн для труб
Заводський номер
610800120011
Кількість на модель
1
№
15
Назва деталі
Впускний вузол компресора
Заводський номер
610800110104
Кількість на модель
1
№
16
Назва деталі
Хомут шланга
Заводський номер
90003989318
Кількість на модель
2
№
17
Назва деталі
Гумова труба для підключення до повітря
Заводський номер
61560110117
Кількість на модель
1
№
18
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Хомут стяжний | 61560110226 | 1 | 1 | 1 | |||
| 2 | Ущільнювальне кільце | 190320035 | 1 | 1 | 2 | |||
| 3 | Патрубок | 61560110165 | 1 | 1 | 3 | |||
| 4 | Хомут стяжний | 90003989312 | 2 | 2 | 4 | |||
| 5 | Гумовий шланг з волокнистим шаром | 612600110962 | 1 | 1 | 5 | |||
| 6 | Проміжна труба охолодження | 610800110590 | 1 | 1 | 6 | |||
| 7 | Затискач для труб | 610800120013 | 1 | 1 | 7 | |||
| 8 | Болт | 90003802411 | 2 | 2 | 8 | |||
| 9 | Затискач. | 610800120012 | 1 | 1 | 9 | |||
| 10 | Внутрішній шестигранний гвинт | 90013550012 | 1 | 1 | 10 | |||
| 11 | Вкладиш- гайка хомута | 209190017 | 1 | 1 | 11 | |||
| 12 | Вкладиш — шайба хомута | 1700550013 | 1 | 1 | 12 | |||
| 13 | Гвинт (під косинець) | 90003802419 | 2 | 2 | 13 | |||
| 14 | Проста шайба | 90014040007 | 2 | 2 | 14 | |||
| 15 | прохолодний кронштейн для труб | 610800120011 | 1 | 1 | 15 | |||
| 16 | Впускний вузол компресора | 610800110104 | 1 | 1 | 16 | |||
| 17 | Хомут шланга | 90003989318 | 2 | 2 | 17 | |||
| 18 | Гумова труба для підключення до повітря | 61560110117 | 1 | 1 | 18 |
