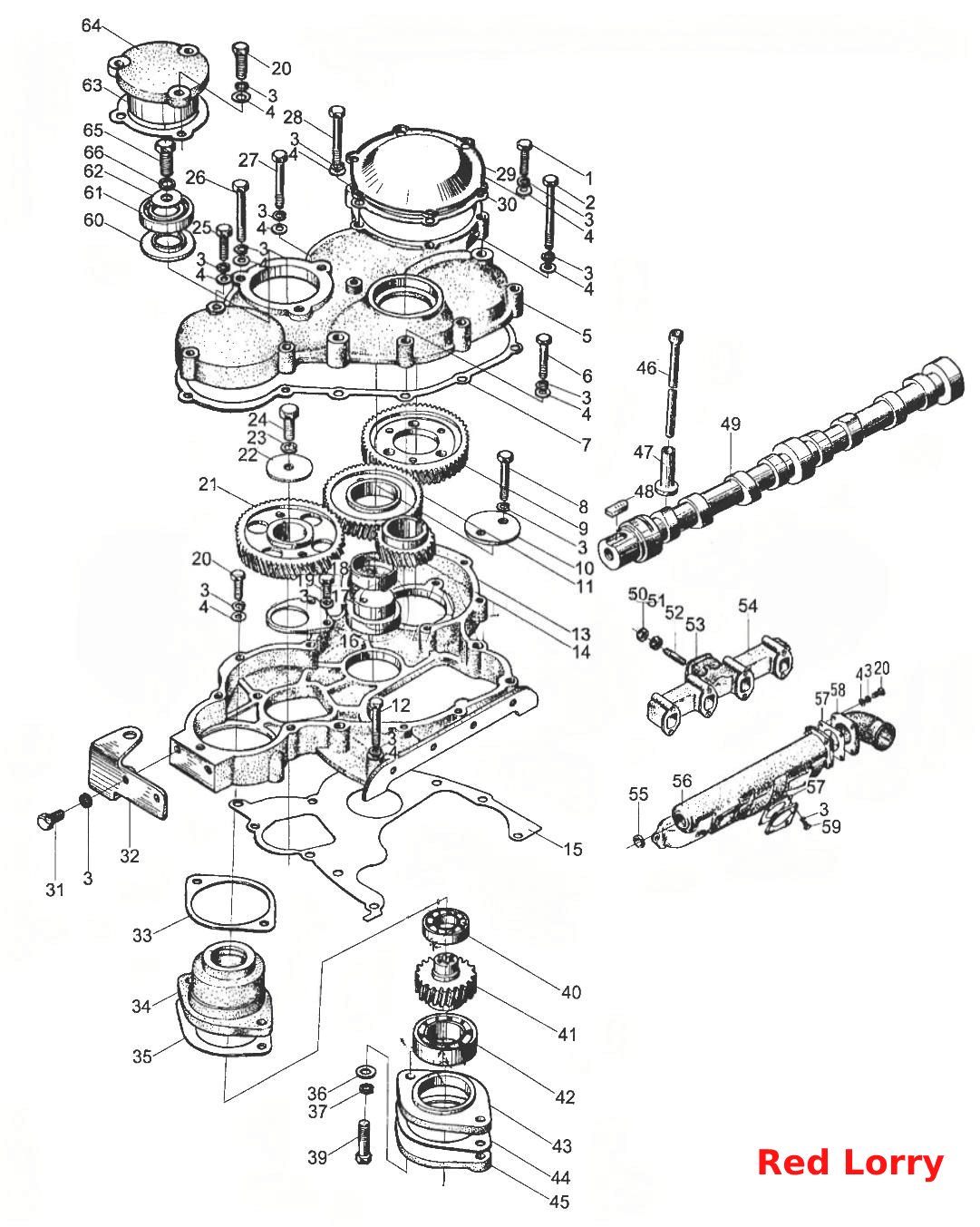

Газорозподільна система
100%
Назва деталі
Болт.
Заводський номер
GB/T5782-2000
Кількість на модель
4
№
1
Назва деталі
Пральна машина
Заводський номер
GB/T93-1987
Кількість на модель
35
№
3
Назва деталі
Пральна машина
Заводський номер
GB/T97-1-1985
Кількість на модель
25
№
4
Назва деталі
Кришка картера
Заводський номер
NB485BPG-16001
Кількість на модель
1
№
5
Назва деталі
Прокладка
Заводський номер
NA485BPG-16002
Кількість на модель
1
№
7
Назва деталі
Розподільна шестерня паливного насоса
Заводський номер
NA485BPG-02003
Кількість на модель
1
№
9
Назва деталі
Притискна пластина розподільчої шестерні
Заводський номер
NA385B-02012
Кількість на модель
1
№
10
Назва деталі
Проміжна шестерня
Заводський номер
NA485BPG-02006
Кількість на модель
1
№
11
Назва деталі
Картер
Заводський номер
NA485BPG-16003
Кількість на модель
1
№
13
Назва деталі
Розподільна шестерня колінчастого вала
Заводський номер
NA485BPG-02007
Кількість на модель
1
№
14
Назва деталі
Прокладка картера
Заводський номер
NA485BPG-16009
Кількість на модель
1
№
15
Назва деталі
Стопорна пластина колінчастого вала
Заводський номер
NA385B-02008
Кількість на модель
1
№
16
Назва деталі
Вал розподільчої шестерні
Заводський номер
NA485BPG-02004A
Кількість на модель
1
№
17
Назва деталі
Втулка розподільчої шестерні
Заводський номер
NA485BPG-02005
Кількість на модель
1
№
18
Назва деталі
Болт.
Заводський номер
GB/T5783-2000
Кількість на модель
2
№
19
Назва деталі
Шестерня розподільного вала
Заводський номер
NA485BPG-02009
Кількість на модель
1
№
21
Назва деталі
Притискна шайба розподільного вала
Заводський номер
NA385B-02011
Кількість на модель
1
№
22
Назва деталі
Кришка паливного насоса
Заводський номер
NA385B-16005
Кількість на модель
1
№
29
Назва деталі
Прокладка кришки паливного насоса
Заводський номер
NA385B-16006
Кількість на модель
1
№
30
Назва деталі
Кронштейн
Заводський номер
NA485BPG-53002
Кількість на модель
1
№
32
Назва деталі
Прокладка корпусу гідронасоса
Заводський номер
NA485BPG-16021
Кількість на модель
1
№
33
Назва деталі
Корпус приводу гідронасоса
Заводський номер
NA485BPG-16020
Кількість на модель
1
№
34
Назва деталі
З'єднувальна прокладка гідронасоса
Заводський номер
NA485BPG-16022
Кількість на модель
1
№
35
Назва деталі
Подшипник
Заводський номер
GB/T276-1994
Кількість на модель
1
№
40
Назва деталі
Шестерня приводу гідронасоса
Заводський номер
NA485BPG-02017
Кількість на модель
1
№
41
Назва деталі
Підшипник
Заводський номер
GB/T292-1994
Кількість на модель
1
№
42
Назва деталі
З'єднувальна пластина гідронасоса
Заводський номер
NA485BPG-16023
Кількість на модель
1
№
43
Назва деталі
Прокладка гідронасоса
Заводський номер
NA485BPG-16024
Кількість на модель
1
№
44
Назва деталі
Торцева заглушка
Заводський номер
NA485BPG-16025
Кількість на модель
1
№
45
Назва деталі
Штанга штовхача
Заводський номер
NA385B-06003
Кількість на модель
8
№
46
Назва деталі
Штовхач
Заводський номер
NA385B-06002
Кількість на модель
8
№
47
Назва деталі
Шпонка
Заводський номер
GB/T1096-1988
Кількість на модель
1
№
48
Назва деталі
Розподільний вал
Заводський номер
NB485BPG-06001
Кількість на модель
1
№
49
Назва деталі
Гайка М10
Заводський номер
GB/T6173-2000
Кількість на модель
4
№
50
Назва деталі
Горіх
Заводський номер
GB/T6171-2000
Кількість на модель
4
№
51
Назва деталі
Ув'язнений
Заводський номер
GB/T898-1988
Кількість на модель
4
№
52
Назва деталі
Прокладка
Заводський номер
Прокладка
Кількість на модель
1
№
53
Назва деталі
Випускний колектор
Заводський номер
NB485B-08001-3
Кількість на модель
1
№
54
Назва деталі
Заглушка
Заводський номер
ZBT32003-88
Кількість на модель
1
№
55
Назва деталі
Повітрозабірна трубка
Заводський номер
NA485B-09002
Кількість на модель
1
№
56
Назва деталі
Прокладка повітрозабірної трубки
Заводський номер
NA485B-09004
Кількість на модель
1
№
57
Назва деталі
З'єднувальна трубка
Заводський номер
NA485BPG-09003-2
Кількість на модель
1
№
58
Назва деталі
Втулка підшипника розподільного вала
Заводський номер
NB485BPG-16033
Кількість на модель
1
№
60
Назва деталі
Накладка опорна підшипника
Заводський номер
NB485BPG-16032
Кількість на модель
1
№
62
Назва деталі
Посадкова поверхня підшипника підшипника розподільного вала
Заводський номер
NB485BPG-16034
Кількість на модель
1
№
63
Назва деталі
Гніздо підшипника розподільного вала
Заводський номер
NB485BPG-16031
Кількість на модель
1
№
64
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Болт. | GB/T5782-2000 | 4 | 4 | 1 | |||
| 3 | Пральна машина | GB/T93-1987 | 35 | 35 | 3 | |||
| 4 | Пральна машина | GB/T97-1-1985 | 25 | 25 | 4 | |||
| 5 | Кришка картера | NB485BPG-16001 | 1 | 1 | 5 | |||
| 7 | Прокладка | NA485BPG-16002 | 1 | 1 | 7 | |||
| 9 | Розподільна шестерня паливного насоса | NA485BPG-02003 | 1 | 1 | 9 | |||
| 10 | Притискна пластина розподільчої шестерні | NA385B-02012 | 1 | 1 | 10 | |||
| 11 | Проміжна шестерня | NA485BPG-02006 | 1 | 1 | 11 | |||
| 13 | Картер | NA485BPG-16003 | 1 | 1 | 13 | |||
| 14 | Розподільна шестерня колінчастого вала | NA485BPG-02007 | 1 | 1 | 14 | |||
| 15 | Прокладка картера | NA485BPG-16009 | 1 | 1 | 15 | |||
| 16 | Стопорна пластина колінчастого вала | NA385B-02008 | 1 | 1 | 16 | |||
| 17 | Вал розподільчої шестерні | NA485BPG-02004A | 1 | 1 | 17 | |||
| 18 | Втулка розподільчої шестерні | NA485BPG-02005 | 1 | 1 | 18 | |||
| 19 | Болт. | GB/T5783-2000 | 2 | 2 | 19 | |||
| 21 | Шестерня розподільного вала | NA485BPG-02009 | 1 | 1 | 21 | |||
| 22 | Притискна шайба розподільного вала | NA385B-02011 | 1 | 1 | 22 | |||
| 29 | Кришка паливного насоса | NA385B-16005 | 1 | 1 | 29 | |||
| 30 | Прокладка кришки паливного насоса | NA385B-16006 | 1 | 1 | 30 | |||
| 32 | Кронштейн | NA485BPG-53002 | 1 | 1 | 32 | |||
| 33 | Прокладка корпусу гідронасоса | NA485BPG-16021 | 1 | 1 | 33 | |||
| 34 | Корпус приводу гідронасоса | NA485BPG-16020 | 1 | 1 | 34 | |||
| 35 | З'єднувальна прокладка гідронасоса | NA485BPG-16022 | 1 | 1 | 35 | |||
| 40 | Подшипник | GB/T276-1994 | 1 | 1 | 40 | |||
| 41 | Шестерня приводу гідронасоса | NA485BPG-02017 | 1 | 1 | 41 | |||
| 42 | Підшипник | GB/T292-1994 | 1 | 1 | 42 | |||
| 43 | З'єднувальна пластина гідронасоса | NA485BPG-16023 | 1 | 1 | 43 | |||
| 44 | Прокладка гідронасоса | NA485BPG-16024 | 1 | 1 | 44 | |||
| 45 | Торцева заглушка | NA485BPG-16025 | 1 | 1 | 45 | |||
| 46 | Штанга штовхача | NA385B-06003 | 8 | 8 | 46 | |||
| 47 | Штовхач | NA385B-06002 | 8 | 8 | 47 | |||
| 48 | Шпонка | GB/T1096-1988 | 1 | 1 | 48 | |||
| 49 | Розподільний вал | NB485BPG-06001 | 1 | 1 | 49 | |||
| 50 | Гайка М10 | GB/T6173-2000 | 4 | 4 | 50 | |||
| 51 | Горіх | GB/T6171-2000 | 4 | 4 | 51 | |||
| 52 | Ув'язнений | GB/T898-1988 | 4 | 4 | 52 | |||
| 53 | Прокладка | Прокладка | 1 | 1 | 53 | |||
| 54 | Випускний колектор | NB485B-08001-3 | 1 | 1 | 54 | |||
| 55 | Заглушка | ZBT32003-88 | 1 | 1 | 55 | |||
| 56 | Повітрозабірна трубка | NA485B-09002 | 1 | 1 | 56 | |||
| 57 | Прокладка повітрозабірної трубки | NA485B-09004 | 1 | 1 | 57 | |||
| 58 | З'єднувальна трубка | NA485BPG-09003-2 | 1 | 1 | 58 | |||
| 60 | Втулка підшипника розподільного вала | NB485BPG-16033 | 1 | 1 | 60 | |||
| 62 | Накладка опорна підшипника | NB485BPG-16032 | 1 | 1 | 62 | |||
| 63 | Посадкова поверхня підшипника підшипника розподільного вала | NB485BPG-16034 | 1 | 1 | 63 | |||
| 64 | Гніздо підшипника розподільного вала | NB485BPG-16031 | 1 | 1 | 64 |
