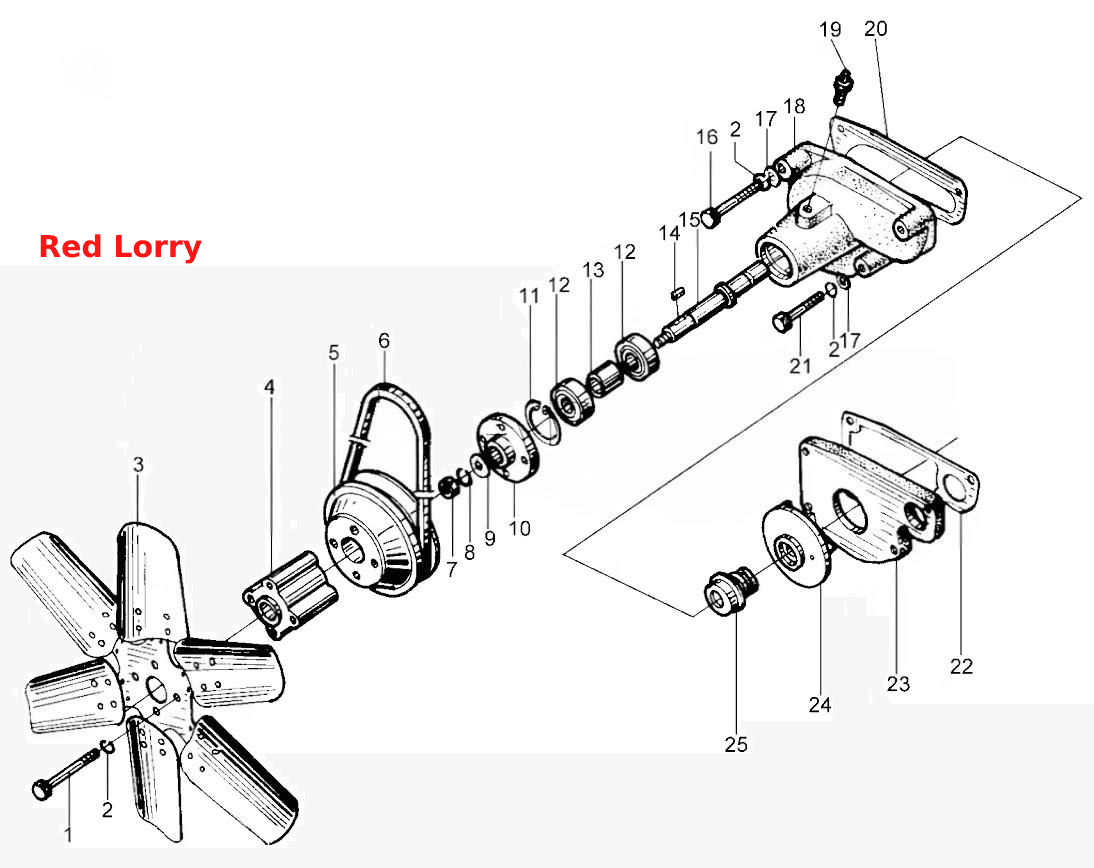

Агрегат водяного насоса та вентилятора
100%
Назва деталі
Болт.
Заводський номер
GB/T5782-2000
Кількість на модель
4
№
1
Назва деталі
Пральна машина
Заводський номер
GB/T93-1987
Кількість на модель
4
№
2
Назва деталі
Вентилятор
Заводський номер
490B-41100
Кількість на модель
1
№
3
Назва деталі
Прокладка
Заводський номер
490B-41003-3
Кількість на модель
1
№
4
Назва деталі
Шківи вентилятора
Заводський номер
490B-41002
Кількість на модель
1
№
5
Назва деталі
Ремінь приводу вентилятора
Заводський номер
490B-41001
Кількість на модель
1
№
6
Назва деталі
Гайка
Заводський номер
GB/T6178-2000
Кількість на модель
1
№
7
Назва деталі
Пральна машина
Заводський номер
GB/T97-1-1985
Кількість на модель
1
№
9
Назва деталі
Втулка шківу вентилятора
Заводський номер
490B-42001
Кількість на модель
1
№
10
Назва деталі
Стопорне кільце
Заводський номер
490B-42011
Кількість на модель
1
№
11
Назва деталі
Підшипник
Заводський номер
GB/T278-1989
Кількість на модель
2
№
12
Назва деталі
Прокладка для рукава
Заводський номер
490B-42003
Кількість на модель
1
№
13
Назва деталі
Ключ
Заводський номер
GB/T1099-1979
Кількість на модель
1
№
14
Назва деталі
Вал водяного насоса
Заводський номер
490B-42002
Кількість на модель
1
№
15
Назва деталі
Корпус водяного насоса
Заводський номер
490B-42004
Кількість на модель
1
№
18
Назва деталі
Масляна лампа M10x1
Заводський номер
GB1152-1989
Кількість на модель
1
№
19
Назва деталі
Прокладка
Заводський номер
490B-42005
Кількість на модель
1
№
20
Назва деталі
Стопорне кільце
Заводський номер
490B-42011
Кількість на модель
1
№
22
Назва деталі
Задня панель
Заводський номер
490B-42006
Кількість на модель
1
№
23
Назва деталі
Робоче колесо водяного насоса
Заводський номер
490B-42008
Кількість на модель
1
№
24
Назва деталі
Гідрозатвор
Заводський номер
490B-42009
Кількість на модель
1
№
25
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Болт. | GB/T5782-2000 | 4 | 4 | 1 | |||
| 2 | Пральна машина | GB/T93-1987 | 4 | 4 | 2 | |||
| 3 | Вентилятор | 490B-41100 | 1 | 1 | 3 | |||
| 4 | Прокладка | 490B-41003-3 | 1 | 1 | 4 | |||
| 5 | Шківи вентилятора | 490B-41002 | 1 | 1 | 5 | |||
| 6 | Ремінь приводу вентилятора | 490B-41001 | 1 | 1 | 6 | |||
| 7 | Гайка | GB/T6178-2000 | 1 | 1 | 7 | |||
| 9 | Пральна машина | GB/T97-1-1985 | 1 | 1 | 9 | |||
| 10 | Втулка шківу вентилятора | 490B-42001 | 1 | 1 | 10 | |||
| 11 | Стопорне кільце | 490B-42011 | 1 | 1 | 11 | |||
| 12 | Підшипник | GB/T278-1989 | 2 | 2 | 12 | |||
| 13 | Прокладка для рукава | 490B-42003 | 1 | 1 | 13 | |||
| 14 | Ключ | GB/T1099-1979 | 1 | 1 | 14 | |||
| 15 | Вал водяного насоса | 490B-42002 | 1 | 1 | 15 | |||
| 18 | Корпус водяного насоса | 490B-42004 | 1 | 1 | 18 | |||
| 19 | Масляна лампа M10x1 | GB1152-1989 | 1 | 1 | 19 | |||
| 20 | Прокладка | 490B-42005 | 1 | 1 | 20 | |||
| 22 | Стопорне кільце | 490B-42011 | 1 | 1 | 22 | |||
| 23 | Задня панель | 490B-42006 | 1 | 1 | 23 | |||
| 24 | Робоче колесо водяного насоса | 490B-42008 | 1 | 1 | 24 | |||
| 25 | Гідрозатвор | 490B-42009 | 1 | 1 | 25 |
