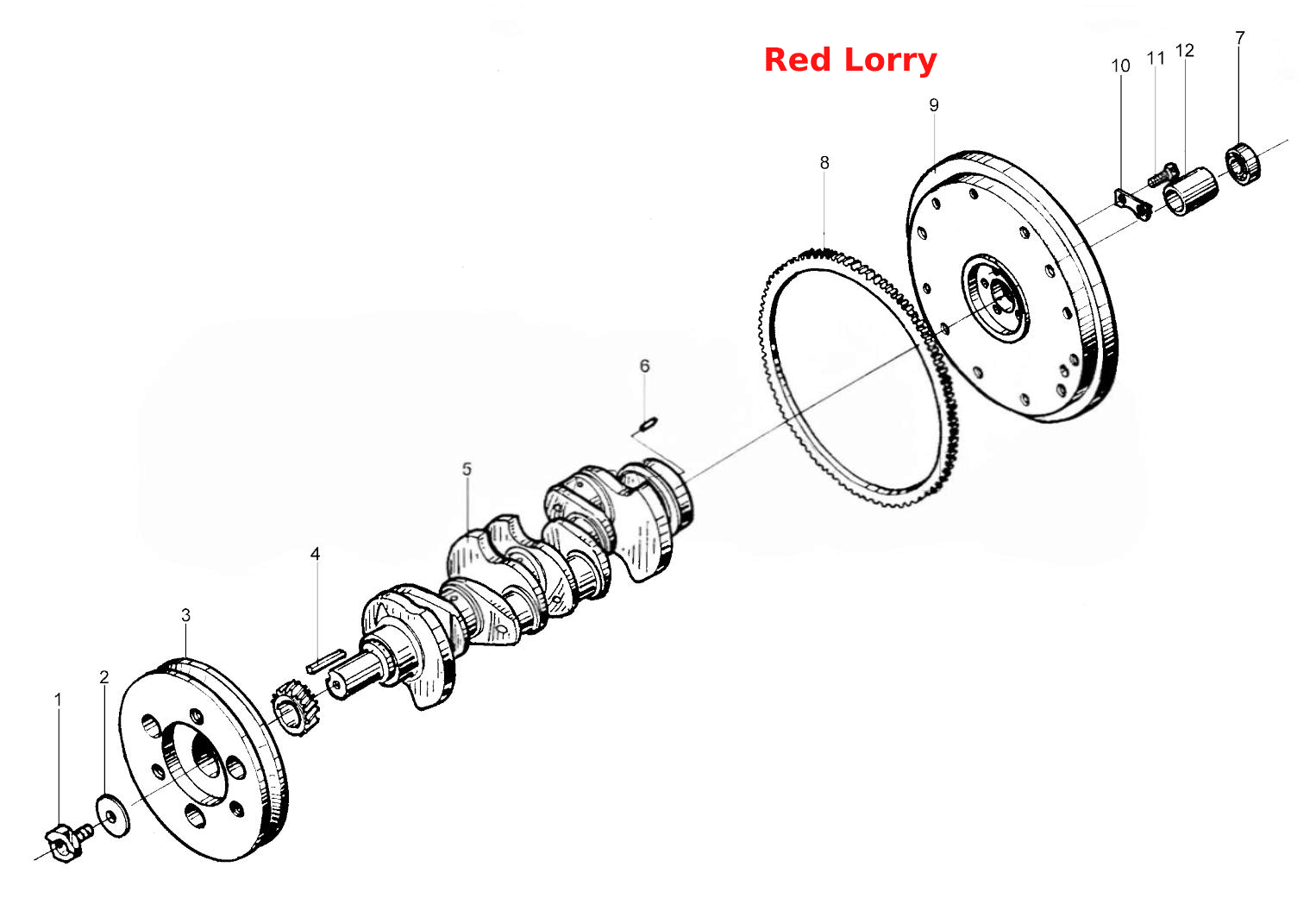

Узбірка колінчастого вала з маховиком
100%
Назва деталі
Початковий фіксатор
Заводський номер
490B-05008
Кількість на модель
1
№
1
Назва деталі
Шайба, стартовий фіксатор
Заводський номер
490B-05007
Кількість на модель
1
№
2
Назва деталі
Клиновий ремінь __NT__0__
Заводський номер
490B-05006-1
Кількість на модель
1
№
3
Назва деталі
Ключ
Заводський номер
GB1096-1979
Кількість на модель
1
№
4
Назва деталі
Колінчастий вал
Заводський номер
490B-05004D
Кількість на модель
1
№
5
Назва деталі
Закріпити
Заводський номер
GB/T119-2-2000
Кількість на модель
1
№
6
Назва деталі
Підшипник
Заводський номер
GB/T278-1989
Кількість на модель
1
№
7
Назва деталі
Кольцева шестерня маховика
Заводський номер
490B-05102
Кількість на модель
1
№
8
Назва деталі
Маховик
Заводський номер
490B-05101-7
Кількість на модель
1
№
9
Назва деталі
Захисна пластина
Заводський номер
490B-05001-1
Кількість на модель
3
№
10
Назва деталі
Болт маховика
Заводський номер
490BT-05002
Кількість на модель
6
№
11
Назва деталі
Фіксатор підшипника маховика
Заводський номер
490B-13006-1
Кількість на модель
1
№
12
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Початковий фіксатор | 490B-05008 | 1 | 1 | 1 | |||
| 2 | Шайба, стартовий фіксатор | 490B-05007 | 1 | 1 | 2 | |||
| 3 | Клиновий ремінь __NT__0__ | 490B-05006-1 | 1 | 1 | 3 | |||
| 4 | Ключ | GB1096-1979 | 1 | 1 | 4 | |||
| 5 | Колінчастий вал | 490B-05004D | 1 | 1 | 5 | |||
| 6 | Закріпити | GB/T119-2-2000 | 1 | 1 | 6 | |||
| 7 | Підшипник | GB/T278-1989 | 1 | 1 | 7 | |||
| 8 | Кольцева шестерня маховика | 490B-05102 | 1 | 1 | 8 | |||
| 9 | Маховик | 490B-05101-7 | 1 | 1 | 9 | |||
| 10 | Захисна пластина | 490B-05001-1 | 3 | 3 | 10 | |||
| 11 | Болт маховика | 490BT-05002 | 6 | 6 | 11 | |||
| 12 | Фіксатор підшипника маховика | 490B-13006-1 | 1 | 1 | 12 |
