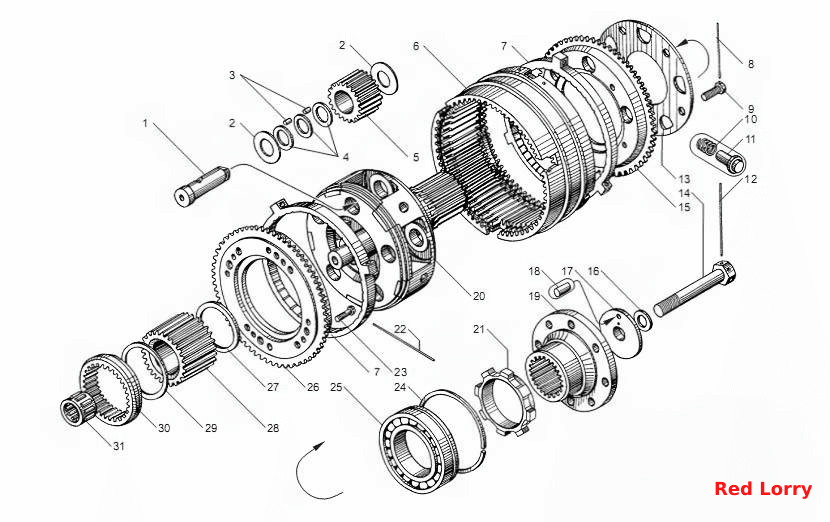

Вал і шестерні демультиплікатора КП ЯМЗ-239
100%
Назва деталі
Штифт __NT__0__х__NT__1__
Заводський номер
313414-П
Кількість на модель
8
№
Назва деталі
Заклепка
Заводський номер
253844-П
Кількість на модель
6
№
Назва деталі
Сегмент опорний
Заводський номер
238М-1721356
Кількість на модель
3
№
Назва деталі
Шестерня коронна
Заводський номер
202.1721354-40
Кількість на модель
1
№
Назва деталі
Вісь супутника
Заводський номер
202.1721330-50
Кількість на модель
5
№
1
Назва деталі
Кільце торцеве сателіта
Заводський номер
201.1721334
Кількість на модель
10
№
2
Назва деталі
Відеоролик
Заводський номер
201.1721338
Кількість на модель
140
№
3
Назва деталі
Втулка проміжна роликів сателіта
Заводський номер
202.1721340-40
Кількість на модель
15
№
4
Назва деталі
Супутник
Заводський номер
202.1721325-40
Кількість на модель
5
№
5
Назва деталі
Шестерня коронна
Заводський номер
202.1721350-40
Кількість на модель
1
№
6
Назва деталі
Кільце фрикційне
Заводський номер
202.1721157-40
Кількість на модель
2
№
7
Назва деталі
Шплінт
Заводський номер
258296-П2
Кількість на модель
1
№
8
Назва деталі
Опорний болт
Заводський номер
310067-П2
Кількість на модель
5
№
9
Назва деталі
Пружина
Заводський номер
201.1721164-40
Кількість на модель
6
№
10
Назва деталі
Штифт фіксатора
Заводський номер
238М-1721166
Кількість на модель
6
№
11
Назва деталі
Шплінт - дріт
Заводський номер
258282-П
Кількість на модель
1
№
12
Назва деталі
Кільце масляного накопичувача
Заводський номер
202.1721182-50
Кількість на модель
1
№
13
Назва деталі
Болт Mx-
Заводський номер
239.1721244-02
Кількість на модель
1
№
14
Назва деталі
Зубчаста муфта найвищого діапазону
Заводський номер
201.1721180-50
Кількість на модель
1
№
15
Назва деталі
Шайба
Заводський номер
312392-П2
Кількість на модель
1
№
16
Назва деталі
Шайба
Заводський номер
239.1721243-02
Кількість на модель
1
№
17
Назва деталі
Штифт
Заводський номер
258623-П2
Кількість на модель
1
№
18
Назва деталі
Фланець
Заводський номер
238М-1721240-30
Кількість на модель
1
№
19
Назва деталі
Вихідний вал із подовжувачем
Заводський номер
238М-1721312-50
Кількість на модель
1
№
20
Назва деталі
Ротор- індуктор
Заводський номер
239.1708230
Кількість на модель
1
№
21
Назва деталі
Шплінт
Заводський номер
258298-П
Кількість на модель
1
№
22
Назва деталі
Болт M- x
Заводський номер
310049-П
Кількість на модель
8
№
23
Назва деталі
Кільце
Заводський номер
200-1701034
Кількість на модель
1
№
24
Назва деталі
Підшипник К
Заводський номер
46 1274 5384
Кількість на модель
1
№
25
Назва деталі
Зубчаста муфта нижнього діапазону зі штифтом у зборі
Заводський номер
239.1721168-10
Кількість на модель
1
№
26
Назва деталі
Торцеве кільце
Заводський номер
238М-1721382-11
Кількість на модель
1
№
27
Назва деталі
Сонячна шестерня
Заводський номер
202.1721375-51
Кількість на модель
1
№
28
Назва деталі
Кільце А
Заводський номер
201.1721390
Кількість на модель
1
№
29
Назва деталі
З'єднувальна муфта
Заводський номер
202.1721386-01
Кількість на модель
1
№
30
Назва деталі
Подшипник 822806Д
Заводський номер
46 2292 6822
Кількість на модель
1
№
31
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Штифт __NT__0__х__NT__1__ | 313414-П | 8 | 8 | |||||
| Заклепка | 253844-П | 6 | 6 | |||||
| Сегмент опорний | 238М-1721356 | 3 | 3 | |||||
| Шестерня коронна | 202.1721354-40 | 1 | 1 | |||||
| 1 | Вісь супутника | 202.1721330-50 | 5 | 5 | 1 | |||
| 2 | Кільце торцеве сателіта | 201.1721334 | 10 | 10 | 2 | |||
| 3 | Відеоролик | 201.1721338 | 140 | 140 | 3 | |||
| 4 | Втулка проміжна роликів сателіта | 202.1721340-40 | 15 | 15 | 4 | |||
| 5 | Супутник | 202.1721325-40 | 5 | 5 | 5 | |||
| 6 | Шестерня коронна | 202.1721350-40 | 1 | 1 | 6 | |||
| 7 | Кільце фрикційне | 202.1721157-40 | 2 | 2 | 7 | |||
| 8 | Шплінт | 258296-П2 | 1 | 1 | 8 | |||
| 9 | Опорний болт | 310067-П2 | 5 | 5 | 9 | |||
| 10 | Пружина | 201.1721164-40 | 6 | 6 | 10 | |||
| 11 | Штифт фіксатора | 238М-1721166 | 6 | 6 | 11 | |||
| 12 | Шплінт - дріт | 258282-П | 1 | 1 | 12 | |||
| 13 | Кільце масляного накопичувача | 202.1721182-50 | 1 | 1 | 13 | |||
| 14 | Болт Mx- | 239.1721244-02 | 1 | 1 | 14 | |||
| 15 | Зубчаста муфта найвищого діапазону | 201.1721180-50 | 1 | 1 | 15 | |||
| 16 | Шайба | 312392-П2 | 1 | 1 | 16 | |||
| 17 | Шайба | 239.1721243-02 | 1 | 1 | 17 | |||
| 18 | Штифт | 258623-П2 | 1 | 1 | 18 | |||
| 19 | Фланець | 238М-1721240-30 | 1 | 1 | 19 | |||
| 20 | Вихідний вал із подовжувачем | 238М-1721312-50 | 1 | 1 | 20 | |||
| 21 | Ротор- індуктор | 239.1708230 | 1 | 1 | 21 | |||
| 22 | Шплінт | 258298-П | 1 | 1 | 22 | |||
| 23 | Болт M- x | 310049-П | 8 | 8 | 23 | |||
| 24 | Кільце | 200-1701034 | 1 | 1 | 24 | |||
| 25 | Підшипник К | 46 1274 5384 | 1 | 1 | 25 | |||
| 26 | Зубчаста муфта нижнього діапазону зі штифтом у зборі | 239.1721168-10 | 1 | 1 | 26 | |||
| 27 | Торцеве кільце | 238М-1721382-11 | 1 | 1 | 27 | |||
| 28 | Сонячна шестерня | 202.1721375-51 | 1 | 1 | 28 | |||
| 29 | Кільце А | 201.1721390 | 1 | 1 | 29 | |||
| 30 | З'єднувальна муфта | 202.1721386-01 | 1 | 1 | 30 | |||
| 31 | Подшипник 822806Д | 46 2292 6822 | 1 | 1 | 31 |
