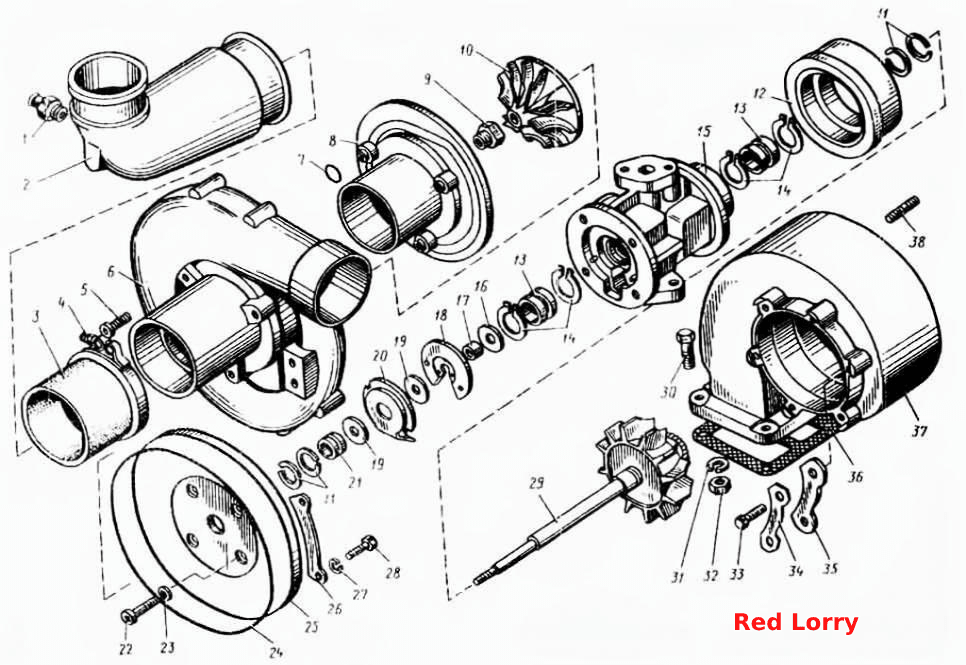

Турбокомпресор
100%
Назва деталі
Турбокомпресор у зборі
Заводський номер
К36-4070/39.22
Кількість на модель
1
№
Назва деталі
Ніпель перепускної трубки водяних термостатів
Заводський номер
236-1306082
Кількість на модель
1
№
1
Назва деталі
Патрубок підведення повітря
Заводський номер
8423.1118208-30
Кількість на модель
1
№
2
Назва деталі
Рукав
Заводський номер
240-111.5048
Кількість на модель
1
№
3
Назва деталі
Хомут у зборі
Заводський номер
240Н-1115138
Кількість на модель
2
№
4
Назва деталі
Гвинт
Заводський номер
6111030870
Кількість на модель
3
№
5
Назва деталі
Кришка корпусу
Заводський номер
3996723015
Кількість на модель
1
№
6
Назва деталі
Шайба
Заводський номер
6117405084
Кількість на модель
3
№
7
Назва деталі
Корпус компресора
Заводський номер
3996723020
Кількість на модель
1
№
8
Назва деталі
Горіх
Заводський номер
3992662002
Кількість на модель
1
№
9
Назва деталі
Колесо компресора
Заводський номер
3992902011
Кількість на модель
1
№
10
Назва деталі
Кільце пружинне
Заводський номер
3993100022
Кількість на модель
4
№
11
Назва деталі
Тепловий кран
Заводський номер
3992102012
Кількість на модель
1
№
12
Назва деталі
Втулка підшипника
Заводський номер
3992331002
Кількість на модель
2
№
13
Назва деталі
Кільце стопорне
Заводський номер
3993401002
Кількість на модель
4
№
14
Назва деталі
Корпус підшипників
Заводський номер
3996861002
Кількість на модель
1
№
15
Назва деталі
Масловідбивач
Заводський номер
3992100050
Кількість на модель
1
№
16
Назва деталі
Розпірна втулка
Заводський номер
3992000900
Кількість на модель
1
№
17
Назва деталі
Фланець упорний
Заводський номер
3993231002
Кількість на модель
1
№
18
Назва деталі
Кільце упорне
Заводський номер
3992002012
Кількість на модель
2
№
19
Назва деталі
Екран маслоскидальний
Заводський номер
3994801003
Кількість на модель
1
№
20
Назва деталі
Втулка ущільнювальна
Заводський номер
3992430012
Кількість на модель
1
№
21
Назва деталі
Гвинт
Заводський номер
3992200000
Кількість на модель
4
№
22
Назва деталі
Шайба
Заводський номер
3992001005
Кількість на модель
4
№
23
Назва деталі
Кільце ущільнювальне
Заводський номер
3994500012
Кількість на модель
1
№
24
Назва деталі
Кришка корпусу підшипника
Заводський номер
3992134002
Кількість на модель
1
№
25
Назва деталі
Упорна пластина
Заводський номер
3993101012
Кількість на модель
4
№
26
Назва деталі
Шайба
Заводський номер
6117405082
Кількість на модель
8
№
27
Назва деталі
Болт
Заводський номер
6111036183
Кількість на модель
8
№
28
Назва деталі
Ротор
Заводський номер
3991122004
Кількість на модель
1
№
29
Назва деталі
Болт
Заводський номер
201684-П29
Кількість на модель
4
№
30
Назва деталі
Шайба
Заводський номер
312300-П2
Кількість на модель
4
№
31
Назва деталі
Гайка М10х1, 25
Заводський номер
250517-П29
Кількість на модель
4
№
32
Назва деталі
Болт
Заводський номер
6111030873
Кількість на модель
6
№
33
Назва деталі
Упорна пластина
Заводський номер
3994001022
Кількість на модель
3
№
34
Назва деталі
Упорна пластина
Заводський номер
3993201022
Кількість на модель
3
№
35
Назва деталі
Прокладка
Заводський номер
238Ф-1118158
Кількість на модель
1
№
36
Назва деталі
Корпус турбіни
Заводський номер
3996923511
Кількість на модель
1
№
37
Назва деталі
Шпилька
Заводський номер
310437-П
Кількість на модель
6
№
38
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Турбокомпресор у зборі | К36-4070/39.22 | 1 | 1 | |||||
| 1 | Ніпель перепускної трубки водяних термостатів | 236-1306082 | 1 | 1 | 1 | |||
| 2 | Патрубок підведення повітря | 8423.1118208-30 | 1 | 1 | 2 | |||
| 3 | Рукав | 240-111.5048 | 1 | 1 | 3 | |||
| 4 | Хомут у зборі | 240Н-1115138 | 2 | 2 | 4 | |||
| 5 | Гвинт | 6111030870 | 3 | 3 | 5 | |||
| 6 | Кришка корпусу | 3996723015 | 1 | 1 | 6 | |||
| 7 | Шайба | 6117405084 | 3 | 3 | 7 | |||
| 8 | Корпус компресора | 3996723020 | 1 | 1 | 8 | |||
| 9 | Горіх | 3992662002 | 1 | 1 | 9 | |||
| 10 | Колесо компресора | 3992902011 | 1 | 1 | 10 | |||
| 11 | Кільце пружинне | 3993100022 | 4 | 4 | 11 | |||
| 12 | Тепловий кран | 3992102012 | 1 | 1 | 12 | |||
| 13 | Втулка підшипника | 3992331002 | 2 | 2 | 13 | |||
| 14 | Кільце стопорне | 3993401002 | 4 | 4 | 14 | |||
| 15 | Корпус підшипників | 3996861002 | 1 | 1 | 15 | |||
| 16 | Масловідбивач | 3992100050 | 1 | 1 | 16 | |||
| 17 | Розпірна втулка | 3992000900 | 1 | 1 | 17 | |||
| 18 | Фланець упорний | 3993231002 | 1 | 1 | 18 | |||
| 19 | Кільце упорне | 3992002012 | 2 | 2 | 19 | |||
| 20 | Екран маслоскидальний | 3994801003 | 1 | 1 | 20 | |||
| 21 | Втулка ущільнювальна | 3992430012 | 1 | 1 | 21 | |||
| 22 | Гвинт | 3992200000 | 4 | 4 | 22 | |||
| 23 | Шайба | 3992001005 | 4 | 4 | 23 | |||
| 24 | Кільце ущільнювальне | 3994500012 | 1 | 1 | 24 | |||
| 25 | Кришка корпусу підшипника | 3992134002 | 1 | 1 | 25 | |||
| 26 | Упорна пластина | 3993101012 | 4 | 4 | 26 | |||
| 27 | Шайба | 6117405082 | 8 | 8 | 27 | |||
| 28 | Болт | 6111036183 | 8 | 8 | 28 | |||
| 29 | Ротор | 3991122004 | 1 | 1 | 29 | |||
| 30 | Болт | 201684-П29 | 4 | 4 | 30 | |||
| 31 | Шайба | 312300-П2 | 4 | 4 | 31 | |||
| 32 | Гайка М10х1, 25 | 250517-П29 | 4 | 4 | 32 | |||
| 33 | Болт | 6111030873 | 6 | 6 | 33 | |||
| 34 | Упорна пластина | 3994001022 | 3 | 3 | 34 | |||
| 35 | Упорна пластина | 3993201022 | 3 | 3 | 35 | |||
| 36 | Прокладка | 238Ф-1118158 | 1 | 1 | 36 | |||
| 37 | Корпус турбіни | 3996923511 | 1 | 1 | 37 | |||
| 38 | Шпилька | 310437-П | 6 | 6 | 38 |
