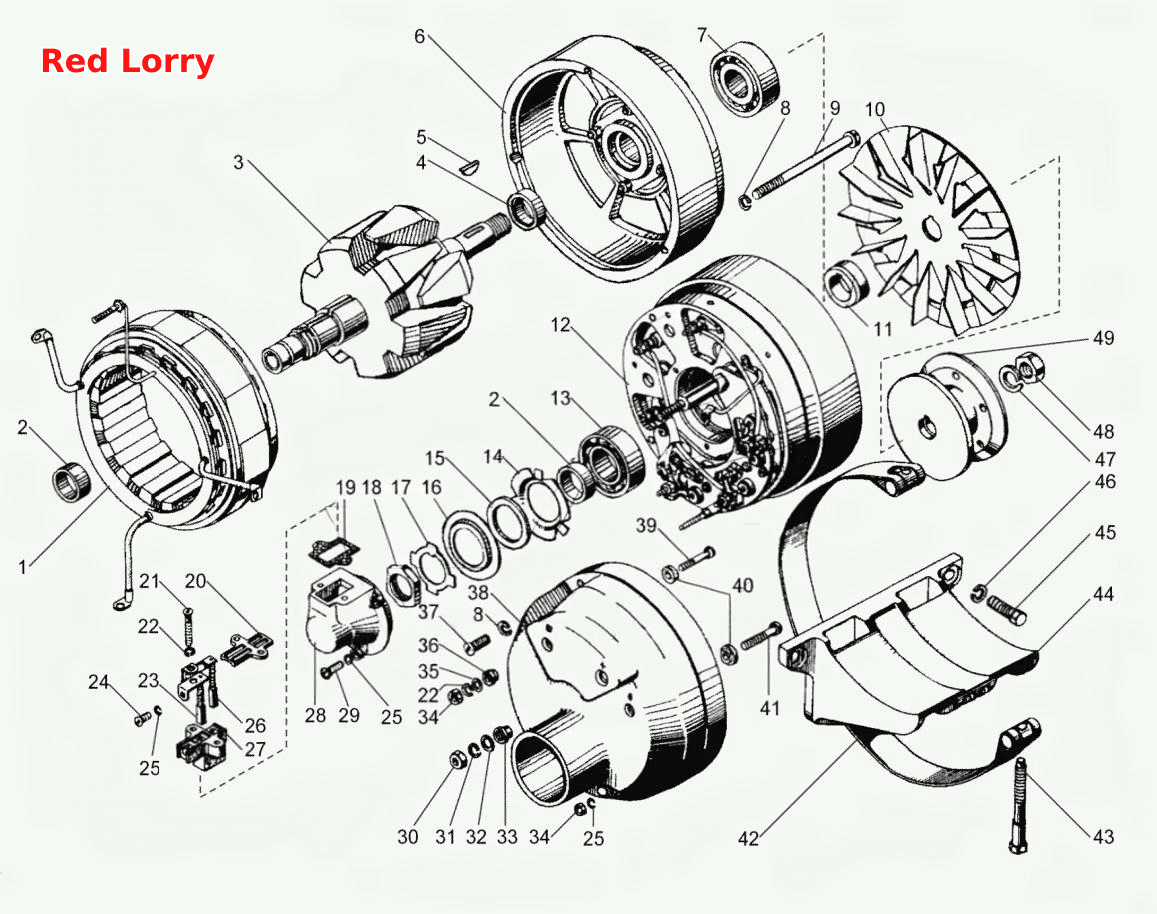

Генератор YAMZ-240M2, YAMZ-240NM2, YAMZ-240PM2
100%
Назва деталі
Генератор
Заводський номер
6301.3701
Кількість на модель
1
№
Назва деталі
Статор у зборі
Заводський номер
Г263А-3701100-А
Кількість на модель
1
№
1
Назва деталі
Втулка
Заводський номер
Г256-3701003
Кількість на модель
2
№
2
Назва деталі
Ротор у зборі
Заводський номер
Г256-3701200-Б
Кількість на модель
1
№
3
Назва деталі
Опорне кільце
Заводський номер
Г256-3701005
Кількість на модель
1
№
4
Назва деталі
Сегментна шпонка
Заводський номер
Х-4148
Кількість на модель
1
№
5
Назва деталі
Кришка з боку приводу у зборі
Заводський номер
Г263-3701400
Кількість на модель
1
№
6
Назва деталі
Подшипник 305К__NT__1__
Заводський номер
4612133873
Кількість на модель
1
№
7
Назва деталі
Пружинна шайба
Заводський номер
Х-4069
Кількість на модель
6
№
8
Назва деталі
Стяжний болт
Заводський номер
Г290-3701080
Кількість на модель
3
№
9
Назва деталі
Вентилятор у зборі
Заводський номер
Г290А-3701055
Кількість на модель
1
№
10
Назва деталі
Втулка
Заводський номер
Г256-3701054
Кількість на модель
1
№
11
Назва деталі
Кришка у зборі
Заводський номер
Г263А-3701300
Кількість на модель
1
№
12
Назва деталі
Шарикоподшипник
Заводський номер
46 1213 1848
Кількість на модель
1
№
13
Назва деталі
Внутрішній ущільнювач
Заводський номер
Г290-3701022
Кількість на модель
1
№
14
Назва деталі
Повстяне кільце
Заводський номер
Г256-3701021
Кількість на модель
1
№
15
Назва деталі
Зовнішній ущільнювач
Заводський номер
Г290-3701023
Кількість на модель
1
№
16
Назва деталі
Стопорна шайба
Заводський номер
Г256-3701013
Кількість на модель
1
№
17
Назва деталі
Гайка
Заводський номер
Г256-3701042
Кількість на модель
1
№
18
Назва деталі
Щіткотримач у зборі
Заводський номер
63.3701010
Кількість на модель
1
№
19
Назва деталі
Кришка щіткотримача
Заводський номер
Г250А1-3701012
Кількість на модель
1
№
20
Назва деталі
Гвинт кришки
Заводський номер
М42-3728009
Кількість на модель
2
№
21
Назва деталі
Пружинна шайба 5Т
Заводський номер
М11-41081
Кількість на модель
4
№
22
Назва деталі
Щітка в зборі
Заводський номер
Г263А-3701030
Кількість на модель
1
№
23
Назва деталі
Гвинт
Заводський номер
Х-4237
Кількість на модель
1
№
24
Назва деталі
Пружинна шайба 5Т
Заводський номер
Х-4001
Кількість на модель
1
№
25
Назва деталі
Щітка в зборі
Заводський номер
Г263А-3701020
Кількість на модель
1
№
26
Назва деталі
Тримач для щітки
Заводський номер
6301.3701010
Кількість на модель
1
№
27
Назва деталі
Основа щіткотримача
Заводський номер
Г256-3701002
Кількість на модель
1
№
28
Назва деталі
Гвинт
Заводський номер
НО-0603
Кількість на модель
3
№
29
Назва деталі
Гайка
Заводський номер
8Х-1537М
Кількість на модель
1
№
30
Назва деталі
Диск __NT__0__L
Заводський номер
МХ-0246
Кількість на модель
1
№
31
Назва деталі
Диск
Заводський номер
СТ221-3708013
Кількість на модель
1
№
32
Назва деталі
Ізоляційна втулка
Заводський номер
Г287-3701319
Кількість на модель
1
№
33
Назва деталі
Гайка М5
Заводський номер
М11-90118
Кількість на модель
2
№
34
Назва деталі
Диск
Заводський номер
МХ-0276
Кількість на модель
3
№
35
Назва деталі
Ізоляційна втулка
Заводський номер
Г250А1-3701319
Кількість на модель
2
№
36
Назва деталі
Гвинт
Заводський номер
Г214-3701407
Кількість на модель
3
№
37
Назва деталі
Кожух
Заводський номер
63.3701640
Кількість на модель
1
№
38
Назва деталі
Контактний болт
Заводський номер
Г12-3701191-Б
Кількість на модель
1
№
39
Назва деталі
Ізоляційна втулка
Заводський номер
Г26-3701133
Кількість на модель
2
№
40
Назва деталі
Контактний болт
Заводський номер
Г12-3701181-Б
Кількість на модель
1
№
41
Назва деталі
Хомут
Заводський номер
240-3701706-В
Кількість на модель
2
№
42
Назва деталі
гвинт
Заводський номер
240-3708720
Кількість на модель
2
№
43
Назва деталі
Кронштейн
Заводський номер
240-3701774-Д2
Кількість на модель
1
№
44
Назва деталі
Болт M12x1,25x30
Заводський номер
310209-П29
Кількість на модель
3
№
45
Назва деталі
Пружинна шайба
Заводський номер
252137-П2
Кількість на модель
3
№
46
Назва деталі
Пружинна шайба 16Л
Заводський номер
МХ-0234
Кількість на модель
1
№
47
Назва деталі
Горіх
Заводський номер
МХ-0235А
Кількість на модель
1
№
48
Назва деталі
Фланець
Заводський номер
Г263-3701050
Кількість на модель
1
№
49
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Генератор | 6301.3701 | 1 | 1 | |||||
| 1 | Статор у зборі | Г263А-3701100-А | 1 | 1 | 1 | |||
| 2 | Втулка | Г256-3701003 | 2 | 2 | 2 | |||
| 3 | Ротор у зборі | Г256-3701200-Б | 1 | 1 | 3 | |||
| 4 | Опорне кільце | Г256-3701005 | 1 | 1 | 4 | |||
| 5 | Сегментна шпонка | Х-4148 | 1 | 1 | 5 | |||
| 6 | Кришка з боку приводу у зборі | Г263-3701400 | 1 | 1 | 6 | |||
| 7 | Подшипник 305К__NT__1__ | 4612133873 | 1 | 1 | 7 | |||
| 8 | Пружинна шайба | Х-4069 | 6 | 6 | 8 | |||
| 9 | Стяжний болт | Г290-3701080 | 3 | 3 | 9 | |||
| 10 | Вентилятор у зборі | Г290А-3701055 | 1 | 1 | 10 | |||
| 11 | Втулка | Г256-3701054 | 1 | 1 | 11 | |||
| 12 | Кришка у зборі | Г263А-3701300 | 1 | 1 | 12 | |||
| 13 | Шарикоподшипник | 46 1213 1848 | 1 | 1 | 13 | |||
| 14 | Внутрішній ущільнювач | Г290-3701022 | 1 | 1 | 14 | |||
| 15 | Повстяне кільце | Г256-3701021 | 1 | 1 | 15 | |||
| 16 | Зовнішній ущільнювач | Г290-3701023 | 1 | 1 | 16 | |||
| 17 | Стопорна шайба | Г256-3701013 | 1 | 1 | 17 | |||
| 18 | Гайка | Г256-3701042 | 1 | 1 | 18 | |||
| 19 | Щіткотримач у зборі | 63.3701010 | 1 | 1 | 19 | |||
| 20 | Кришка щіткотримача | Г250А1-3701012 | 1 | 1 | 20 | |||
| 21 | Гвинт кришки | М42-3728009 | 2 | 2 | 21 | |||
| 22 | Пружинна шайба 5Т | М11-41081 | 4 | 4 | 22 | |||
| 23 | Щітка в зборі | Г263А-3701030 | 1 | 1 | 23 | |||
| 24 | Гвинт | Х-4237 | 1 | 1 | 24 | |||
| 25 | Пружинна шайба 5Т | Х-4001 | 1 | 1 | 25 | |||
| 26 | Щітка в зборі | Г263А-3701020 | 1 | 1 | 26 | |||
| 27 | Тримач для щітки | 6301.3701010 | 1 | 1 | 27 | |||
| 28 | Основа щіткотримача | Г256-3701002 | 1 | 1 | 28 | |||
| 29 | Гвинт | НО-0603 | 3 | 3 | 29 | |||
| 30 | Гайка | 8Х-1537М | 1 | 1 | 30 | |||
| 31 | Диск __NT__0__L | МХ-0246 | 1 | 1 | 31 | |||
| 32 | Диск | СТ221-3708013 | 1 | 1 | 32 | |||
| 33 | Ізоляційна втулка | Г287-3701319 | 1 | 1 | 33 | |||
| 34 | Гайка М5 | М11-90118 | 2 | 2 | 34 | |||
| 35 | Диск | МХ-0276 | 3 | 3 | 35 | |||
| 36 | Ізоляційна втулка | Г250А1-3701319 | 2 | 2 | 36 | |||
| 37 | Гвинт | Г214-3701407 | 3 | 3 | 37 | |||
| 38 | Кожух | 63.3701640 | 1 | 1 | 38 | |||
| 39 | Контактний болт | Г12-3701191-Б | 1 | 1 | 39 | |||
| 40 | Ізоляційна втулка | Г26-3701133 | 2 | 2 | 40 | |||
| 41 | Контактний болт | Г12-3701181-Б | 1 | 1 | 41 | |||
| 42 | Хомут | 240-3701706-В | 2 | 2 | 42 | |||
| 43 | гвинт | 240-3708720 | 2 | 2 | 43 | |||
| 44 | Кронштейн | 240-3701774-Д2 | 1 | 1 | 44 | |||
| 45 | Болт M12x1,25x30 | 310209-П29 | 3 | 3 | 45 | |||
| 46 | Пружинна шайба | 252137-П2 | 3 | 3 | 46 | |||
| 47 | Пружинна шайба 16Л | МХ-0234 | 1 | 1 | 47 | |||
| 48 | Горіх | МХ-0235А | 1 | 1 | 48 | |||
| 49 | Фланець | Г263-3701050 | 1 | 1 | 49 |
