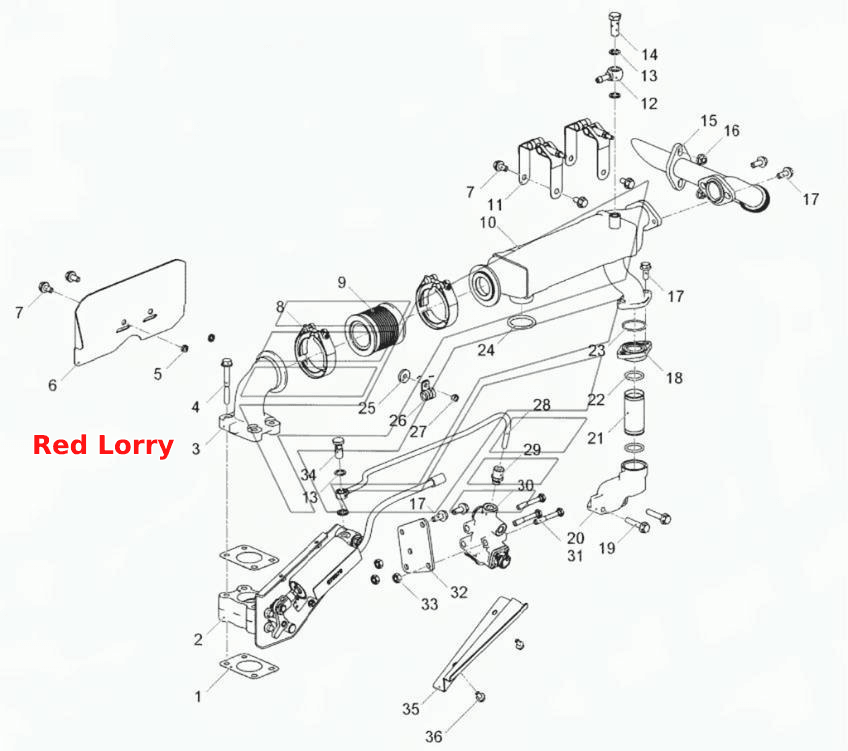

5344.1213005-10 Встановлення системи рециркуляції відпрацьованих газів (ЯМЗ-53443-20, ЯМЗ-53443-22)
100%
Назва деталі
Прокладка заслінки відпрацьованих газів
Заводський номер
5340.1213034
Кількість на модель
2
№
1
Назва деталі
Заслінка відпрацьованих газів
Заводський номер
5340.1213015-10
Кількість на модель
1
№
2
Назва деталі
Відвідний патрубок
Заводський номер
5340.1213032
Кількість на модель
1
№
3
Назва деталі
Болт M8-6gх70-10.9
Заводський номер
5340.1213504
Кількість на модель
4
№
4
Назва деталі
Ізоляційна шайба
Заводський номер
312357-П
Кількість на модель
2
№
5
Назва деталі
Теплозахисний екран
Заводський номер
5340.1213232
Кількість на модель
1
№
6
Назва деталі
Болт з підголівником М1х25-16, 8
Заводський номер
8.9089
Кількість на модель
6
№
7
Назва деталі
Хомут
Заводський номер
5340.1213028
Кількість на модель
2
№
8
Назва деталі
Компенсатор
Заводський номер
5340.1213024
Кількість на модель
1
№
9
Назва деталі
Радіатор відпрацьованих газів
Заводський номер
5340.1213010
Кількість на модель
1
№
10
Назва деталі
Хомут
Заводський номер
5340.1213039
Кількість на модель
2
№
11
Назва деталі
Наконечник
Заводський номер
5344.1104429
Кількість на модель
1
№
12
Назва деталі
Ущільнювальна шайба
Заводський номер
8.9419
Кількість на модель
4
№
13
Назва деталі
Болт M12x1.5-6gx30
Заводський номер
5340.1104433
Кількість на модель
1
№
14
Назва деталі
Трубка рециркуляції
Заводський номер
5340.1213026-10
Кількість на модель
1
№
15
Назва деталі
Гайка М8х1
Заводський номер
874505-П29
Кількість на модель
2
№
16
Назва деталі
Болт M8-6gх20-8.8
Заводський номер
8.9234
Кількість на модель
6
№
17
Назва деталі
Фланець з'єднувальної трубки
Заводський номер
5340.1213056
Кількість на модель
1
№
18
Назва деталі
Болт M8-6gх40-8.8
Заводський номер
8.9094
Кількість на модель
2
№
19
Назва деталі
Відвідний патрубок
Заводський номер
5340.1213053
Кількість на модель
1
№
20
Назва деталі
З'єднувальна труба
Заводський номер
5340.1213042
Кількість на модель
1
№
21
Назва деталі
Кільце
Заводський номер
7511.1013638
Кількість на модель
2
№
22
Назва деталі
Ущільнювальне кільце
Заводський номер
5340.1213038
Кількість на модель
1
№
23
Назва деталі
Ущільнювальне кільце
Заводський номер
5340.1213054
Кількість на модель
1
№
24
Назва деталі
Шайба магніту
Заводський номер
312480-П2
Кількість на модель
1
№
25
Назва деталі
Хомут
Заводський номер
8.9303
Кількість на модель
1
№
26
Назва деталі
Гайка M
Заводський номер
250508-П29
Кількість на модель
1
№
27
Назва деталі
Трубка подачі повітря
Заводський номер
5340.1213072
Кількість на модель
1
№
28
Назва деталі
Прямий фітинг
Заводський номер
650.3570184
Кількість на модель
1
№
29
Назва деталі
Клапан заслінки EGR
Заводський номер
5340.1213017-10
Кількість на модель
1
№
30
Назва деталі
Болт
Заводський номер
200270-П29
Кількість на модель
3
№
31
Назва деталі
Кронштейн клапана заслінки EGR
Заводський номер
5340.1213085
Кількість на модель
1
№
32
Назва деталі
Гайка М8-6Н ОСТ __NT__2__37.001.124-93
Заводський номер
250510-П29
Кількість на модель
3
№
33
Назва деталі
Болт M12x1.5-6gx27
Заводський номер
5340.1213090
Кількість на модель
1
№
34
Назва деталі
Екран заслінки відпрацьованих газів
Заводський номер
53472.1213234
Кількість на модель
1
№
35
Назва деталі
Болт M6-6gх12-8.8
Заводський номер
8.9088
Кількість на модель
2
№
36
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Прокладка заслінки відпрацьованих газів | 5340.1213034 | 2 | 2 | 1 | |||
| 2 | Заслінка відпрацьованих газів | 5340.1213015-10 | 1 | 1 | 2 | |||
| 3 | Відвідний патрубок | 5340.1213032 | 1 | 1 | 3 | |||
| 4 | Болт M8-6gх70-10.9 | 5340.1213504 | 4 | 4 | 4 | |||
| 5 | Ізоляційна шайба | 312357-П | 2 | 2 | 5 | |||
| 6 | Теплозахисний екран | 5340.1213232 | 1 | 1 | 6 | |||
| 7 | Болт з підголівником М1х25-16, 8 | 8.9089 | 6 | 6 | 7 | |||
| 8 | Хомут | 5340.1213028 | 2 | 2 | 8 | |||
| 9 | Компенсатор | 5340.1213024 | 1 | 1 | 9 | |||
| 10 | Радіатор відпрацьованих газів | 5340.1213010 | 1 | 1 | 10 | |||
| 11 | Хомут | 5340.1213039 | 2 | 2 | 11 | |||
| 12 | Наконечник | 5344.1104429 | 1 | 1 | 12 | |||
| 13 | Ущільнювальна шайба | 8.9419 | 4 | 4 | 13 | |||
| 14 | Болт M12x1.5-6gx30 | 5340.1104433 | 1 | 1 | 14 | |||
| 15 | Трубка рециркуляції | 5340.1213026-10 | 1 | 1 | 15 | |||
| 16 | Гайка М8х1 | 874505-П29 | 2 | 2 | 16 | |||
| 17 | Болт M8-6gх20-8.8 | 8.9234 | 6 | 6 | 17 | |||
| 18 | Фланець з'єднувальної трубки | 5340.1213056 | 1 | 1 | 18 | |||
| 19 | Болт M8-6gх40-8.8 | 8.9094 | 2 | 2 | 19 | |||
| 20 | Відвідний патрубок | 5340.1213053 | 1 | 1 | 20 | |||
| 21 | З'єднувальна труба | 5340.1213042 | 1 | 1 | 21 | |||
| 22 | Кільце | 7511.1013638 | 2 | 2 | 22 | |||
| 23 | Ущільнювальне кільце | 5340.1213038 | 1 | 1 | 23 | |||
| 24 | Ущільнювальне кільце | 5340.1213054 | 1 | 1 | 24 | |||
| 25 | Шайба магніту | 312480-П2 | 1 | 1 | 25 | |||
| 26 | Хомут | 8.9303 | 1 | 1 | 26 | |||
| 27 | Гайка M | 250508-П29 | 1 | 1 | 27 | |||
| 28 | Трубка подачі повітря | 5340.1213072 | 1 | 1 | 28 | |||
| 29 | Прямий фітинг | 650.3570184 | 1 | 1 | 29 | |||
| 30 | Клапан заслінки EGR | 5340.1213017-10 | 1 | 1 | 30 | |||
| 31 | Болт | 200270-П29 | 3 | 3 | 31 | |||
| 32 | Кронштейн клапана заслінки EGR | 5340.1213085 | 1 | 1 | 32 | |||
| 33 | Гайка М8-6Н ОСТ __NT__2__37.001.124-93 | 250510-П29 | 3 | 3 | 33 | |||
| 34 | Болт M12x1.5-6gx27 | 5340.1213090 | 1 | 1 | 34 | |||
| 35 | Екран заслінки відпрацьованих газів | 53472.1213234 | 1 | 1 | 35 | |||
| 36 | Болт M6-6gх12-8.8 | 8.9088 | 2 | 2 | 36 |
