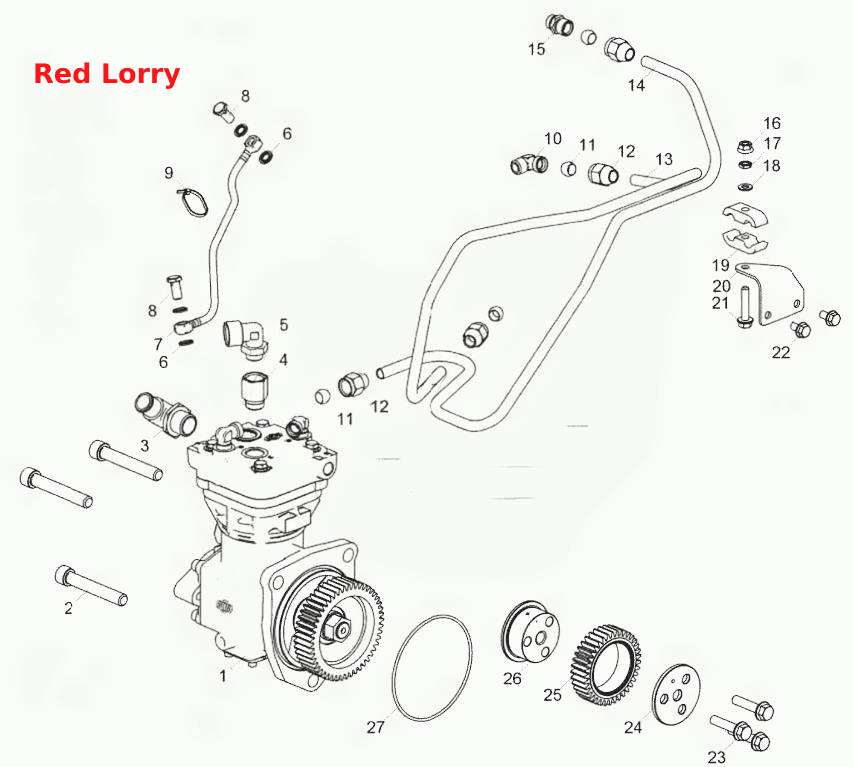

5344.3509005-20 Монтаж компресора пневматичного гальма (ЯМЗ-53441-20)
100%
Назва деталі
Компресор пневматичного гальма
Заводський номер
5340.3509010-20
Кількість на модель
1
№
1
Назва деталі
Гвинт М14х1.5-6gх90-8.8
Заводський номер
8.9334
Кількість на модель
3
№
2
Назва деталі
Кутовий штуцер із герметиком
Заводський номер
536.3509202
Кількість на модель
1
№
3
Назва деталі
Штуцер із герметиком
Заводський номер
5342.3509206-30
Кількість на модель
1
№
4
Назва деталі
Кутовий штуцер
Заводський номер
8.9453
Кількість на модель
1
№
5
Назва деталі
Гумометалева шайба
Заводський номер
8.9211
Кількість на модель
4
№
6
Назва деталі
Труба подачі масла до ТНВД
Заводський номер
236-1111614
Кількість на модель
1
№
7
Назва деталі
Болт M10x1-6gx21
Заводський номер
310122-П29
Кількість на модель
2
№
8
Назва деталі
Кабельний хомут
Заводський номер
8.8909
Кількість на модель
1
№
9
Назва деталі
Кутовий штуцер
Заводський номер
8.9624
Кількість на модель
1
№
10
Назва деталі
Біконічна муфта
Заводський номер
8.9763
Кількість на модель
4
№
11
Назва деталі
Накидна гайка
Заводський номер
314744-П29
Кількість на модель
4
№
12
Назва деталі
Трубка відведення охолоджувальної рідини від компресора
Заводський номер
5344.3509287-20
Кількість на модель
1
№
13
Назва деталі
Трубка подачі охолоджувальної рідини до компресора
Заводський номер
5340.3509279-40
Кількість на модель
1
№
14
Назва деталі
Прямий штуцер
Заводський номер
8.9623
Кількість на модель
1
№
15
Назва деталі
Гайка М8-6Н-8
Заводський номер
8.9301
Кількість на модель
1
№
16
Назва деталі
Гайка М8-6Н ОСТ __NT__2__37.001.124-93
Заводський номер
250610-П29
Кількість на модель
1
№
17
Назва деталі
Диск 37.001.144-96 OST __NT__2__8
Заводський номер
252005-П29
Кількість на модель
1
№
18
Назва деталі
Кріплення трубок у зборі
Заводський номер
840.1104446
Кількість на модель
2
№
19
Назва деталі
Кронштейн для трубок
Заводський номер
5344.3509271
Кількість на модель
1
№
20
Назва деталі
Болт M8-6gх40-8.8
Заводський номер
8.9094
Кількість на модель
1
№
21
Назва деталі
Болт з підголівником М1х25-16, 8
Заводський номер
8.9089
Кількість на модель
2
№
22
Назва деталі
Болт M10-6gх45-8.8
Заводський номер
8.9245
Кількість на модель
3
№
23
Назва деталі
Пластина
Заводський номер
5340.3509508
Кількість на модель
1
№
24
Назва деталі
Проміжна шестерня
Заводський номер
5340.3509501
Кількість на модель
1
№
25
Назва деталі
Вісь проміжної шестерні
Заводський номер
5340.3509506
Кількість на модель
1
№
26
Назва деталі
Ущільнювальне кільце
Заводський номер
236-1028246
Кількість на модель
1
№
27
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Компресор пневматичного гальма | 5340.3509010-20 | 1 | 1 | 1 | |||
| 2 | Гвинт М14х1.5-6gх90-8.8 | 8.9334 | 3 | 3 | 2 | |||
| 3 | Кутовий штуцер із герметиком | 536.3509202 | 1 | 1 | 3 | |||
| 4 | Штуцер із герметиком | 5342.3509206-30 | 1 | 1 | 4 | |||
| 5 | Кутовий штуцер | 8.9453 | 1 | 1 | 5 | |||
| 6 | Гумометалева шайба | 8.9211 | 4 | 4 | 6 | |||
| 7 | Труба подачі масла до ТНВД | 236-1111614 | 1 | 1 | 7 | |||
| 8 | Болт M10x1-6gx21 | 310122-П29 | 2 | 2 | 8 | |||
| 9 | Кабельний хомут | 8.8909 | 1 | 1 | 9 | |||
| 10 | Кутовий штуцер | 8.9624 | 1 | 1 | 10 | |||
| 11 | Біконічна муфта | 8.9763 | 4 | 4 | 11 | |||
| 12 | Накидна гайка | 314744-П29 | 4 | 4 | 12 | |||
| 13 | Трубка відведення охолоджувальної рідини від компресора | 5344.3509287-20 | 1 | 1 | 13 | |||
| 14 | Трубка подачі охолоджувальної рідини до компресора | 5340.3509279-40 | 1 | 1 | 14 | |||
| 15 | Прямий штуцер | 8.9623 | 1 | 1 | 15 | |||
| 16 | Гайка М8-6Н-8 | 8.9301 | 1 | 1 | 16 | |||
| 17 | Гайка М8-6Н ОСТ __NT__2__37.001.124-93 | 250610-П29 | 1 | 1 | 17 | |||
| 18 | Диск 37.001.144-96 OST __NT__2__8 | 252005-П29 | 1 | 1 | 18 | |||
| 19 | Кріплення трубок у зборі | 840.1104446 | 2 | 2 | 19 | |||
| 20 | Кронштейн для трубок | 5344.3509271 | 1 | 1 | 20 | |||
| 21 | Болт M8-6gх40-8.8 | 8.9094 | 1 | 1 | 21 | |||
| 22 | Болт з підголівником М1х25-16, 8 | 8.9089 | 2 | 2 | 22 | |||
| 23 | Болт M10-6gх45-8.8 | 8.9245 | 3 | 3 | 23 | |||
| 24 | Пластина | 5340.3509508 | 1 | 1 | 24 | |||
| 25 | Проміжна шестерня | 5340.3509501 | 1 | 1 | 25 | |||
| 26 | Вісь проміжної шестерні | 5340.3509506 | 1 | 1 | 26 | |||
| 27 | Ущільнювальне кільце | 236-1028246 | 1 | 1 | 27 |
