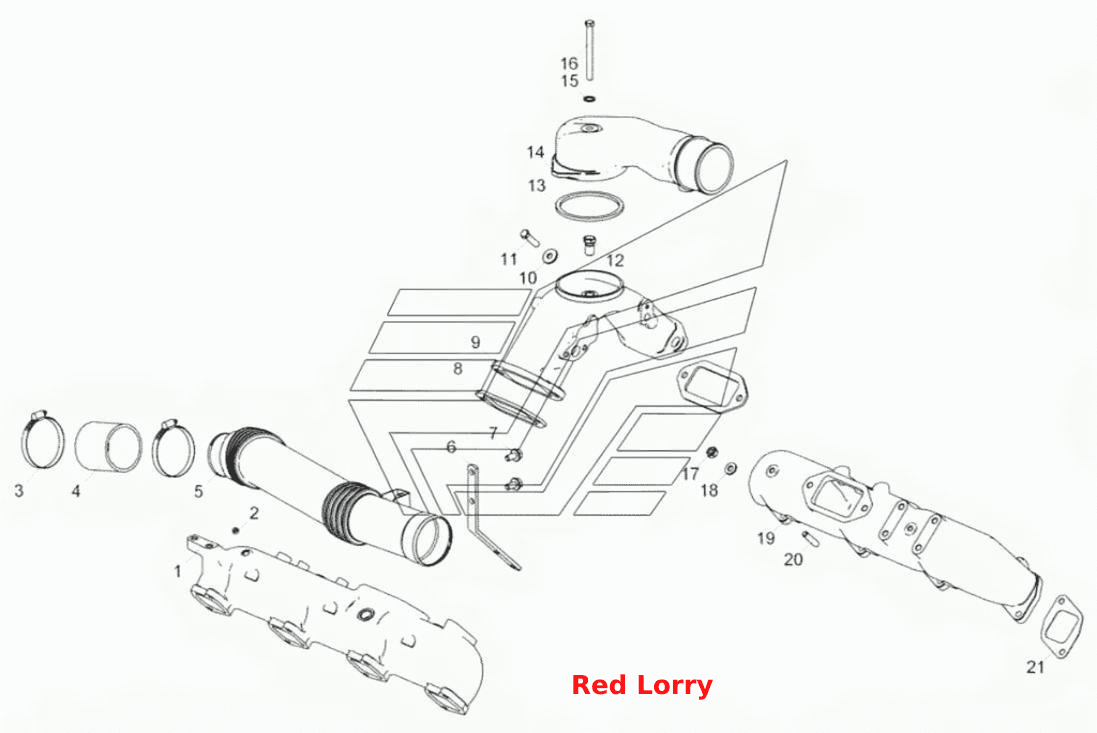

6585.1115001 Монтаж впускного трубопроводу
100%
Назва деталі
Правий впускний колектор
Заводський номер
6585.1115020
Кількість на модель
1
№
1
Назва деталі
Контрольна пробка К 1/8"
Заводський номер
316105-П29
Кількість на модель
1
№
2
Назва деталі
Черв'ячний хомут ABA 77-95-C7/12-W1
Заводський номер
8.8394
Кількість на модель
2
№
3
Назва деталі
Черв'ячний хомут TORRO S70-90/12C7-W1 __NT__1__
Заводський номер
8.8396
Кількість на модель
2
№
3
Назва деталі
Рукав
Заводський номер
658.1115048
Кількість на модель
1
№
4
Назва деталі
З'єднувальна труба
Заводський номер
8.9330
Кількість на модель
1
№
5
Назва деталі
З'єднувальна труба у зборі
Заводський номер
8.8906
Кількість на модель
1
№
5
Назва деталі
Кронштейн колектора
Заводський номер
7511.1115059
Кількість на модель
1
№
6
Назва деталі
Болт M10-6gх20-8.8
Заводський номер
8.9206
Кількість на модель
2
№
7
Назва деталі
Прокладка з'єднувального патрубка
Заводський номер
7511.1115036
Кількість на модель
2
№
8
Назва деталі
З'єднувальний патрубок впускних колекторів
Заводський номер
6565.1115032
Кількість на модель
1
№
9
Назва деталі
Диск
Заводський номер
312696-П29
Кількість на модель
4
№
10
Назва деталі
Болт M- x OST-
Заводський номер
200315-П29
Кількість на модель
4
№
11
Назва деталі
Ввертиш
Заводський номер
236-1115034-Б
Кількість на модель
1
№
12
Назва деталі
Ущільнювальне кільце корпусу повітряного фільтра
Заводський номер
236-1109045-А
Кількість на модель
1
№
13
Назва деталі
Впускний патрубок
Заводський номер
236НЕ-1115128
Кількість на модель
1
№
14
Назва деталі
Прокладка
Заводський номер
312334-П
Кількість на модель
1
№
15
Назва деталі
гвинт
Заводський номер
4593271074
Кількість на модель
1
№
16
Назва деталі
Гайка М1-6х10Н
Заводський номер
250513-П29
Кількість на модель
16
№
17
Назва деталі
Диск
Заводський номер
312647-П2
Кількість на модель
16
№
18
Назва деталі
Лівий впускний колектор
Заводський номер
6585.1115021
Кількість на модель
1
№
19
Назва деталі
Шпилька
Заводський номер
216259-П29
Кількість на модель
16
№
20
Назва деталі
Шпилька
Заводський номер
310423-П29
Кількість на модель
16
№
20
Назва деталі
Прокладка впускного колектора
Заводський номер
236-1115026
Кількість на модель
8
№
21
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Правий впускний колектор | 6585.1115020 | 1 | 1 | 1 | |||
| 2 | Контрольна пробка К 1/8" | 316105-П29 | 1 | 1 | 2 | |||
| 3 | Черв'ячний хомут ABA 77-95-C7/12-W1 | 8.8394 | 2 | 2 | 3 | |||
| 3 | Черв'ячний хомут TORRO S70-90/12C7-W1 __NT__1__ | 8.8396 | 2 | 2 | 3 | |||
| 4 | Рукав | 658.1115048 | 1 | 1 | 4 | |||
| 5 | З'єднувальна труба | 8.9330 | 1 | 1 | 5 | |||
| 5 | З'єднувальна труба у зборі | 8.8906 | 1 | 1 | 5 | |||
| 6 | Кронштейн колектора | 7511.1115059 | 1 | 1 | 6 | |||
| 7 | Болт M10-6gх20-8.8 | 8.9206 | 2 | 2 | 7 | |||
| 8 | Прокладка з'єднувального патрубка | 7511.1115036 | 2 | 2 | 8 | |||
| 9 | З'єднувальний патрубок впускних колекторів | 6565.1115032 | 1 | 1 | 9 | |||
| 10 | Диск | 312696-П29 | 4 | 4 | 10 | |||
| 11 | Болт M- x OST- | 200315-П29 | 4 | 4 | 11 | |||
| 12 | Ввертиш | 236-1115034-Б | 1 | 1 | 12 | |||
| 13 | Ущільнювальне кільце корпусу повітряного фільтра | 236-1109045-А | 1 | 1 | 13 | |||
| 14 | Впускний патрубок | 236НЕ-1115128 | 1 | 1 | 14 | |||
| 15 | Прокладка | 312334-П | 1 | 1 | 15 | |||
| 16 | гвинт | 4593271074 | 1 | 1 | 16 | |||
| 17 | Гайка М1-6х10Н | 250513-П29 | 16 | 16 | 17 | |||
| 18 | Диск | 312647-П2 | 16 | 16 | 18 | |||
| 19 | Лівий впускний колектор | 6585.1115021 | 1 | 1 | 19 | |||
| 20 | Шпилька | 216259-П29 | 16 | 16 | 20 | |||
| 20 | Шпилька | 310423-П29 | 16 | 16 | 20 | |||
| 21 | Прокладка впускного колектора | 236-1115026 | 8 | 8 | 21 |
