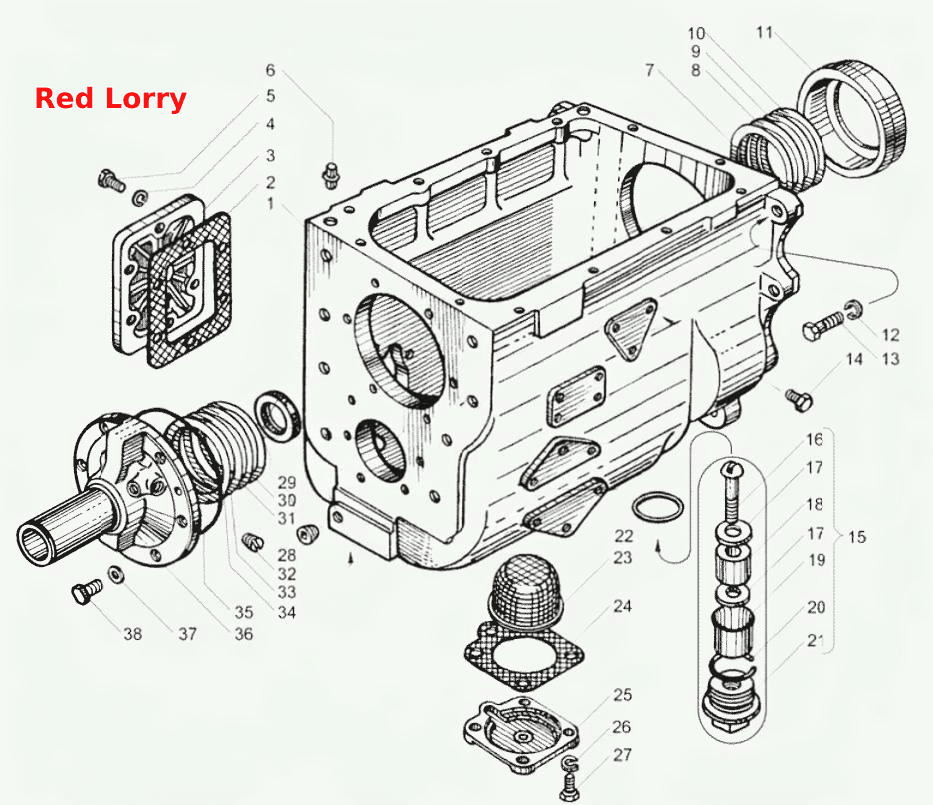

Картер коробки передач
100%
Назва деталі
Картер коробки передач у зборі
Заводський номер
239.1701010-10
Кількість на модель
1
№
Назва деталі
Кришка підшипника первинного вала з пробкою
Заводський номер
336.1701040
Кількість на модель
1
№
Назва деталі
Картер коробки передач
Заводський номер
239.1701015-10
Кількість на модель
1
№
1
Назва деталі
Прокладка
Заводський номер
200-1701021-А
Кількість на модель
1
№
2
Назва деталі
Кришка люка
Заводський номер
236-1701020
Кількість на модель
1
№
3
Назва деталі
Диск
Заводський номер
252006-П2
Кількість на модель
6
№
4
Назва деталі
гвинт
Заводський номер
4593461559
Кількість на модель
6
№
5
Назва деталі
Верхній установчий штифт
Заводський номер
236-1702182
Кількість на модель
2
№
6
Назва деталі
Регулювальна прокладка товщиною 2-2,5 мм
Заводський номер
336.1701193
Кількість на модель
1
№
7
Назва деталі
Регулювальна прокладка товщиною 2,5-3 мм
Заводський номер
336.1701193-01
Кількість на модель
1
№
8
Назва деталі
Регулювальна прокладка товщиною 3-3,5 мм
Заводський номер
336.1701193-02
Кількість на модель
1
№
9
Назва деталі
Регулювальна прокладка товщиною 3,5-4 мм
Заводський номер
336.1701193-03
Кількість на модель
1
№
10
Назва деталі
Гніздо підшипника
Заводський номер
239.1701458-10
Кількість на модель
1
№
11
Назва деталі
Пружинна шайба
Заводський номер
252139-П2
Кількість на модель
8
№
12
Назва деталі
гвинт
Заводський номер
310235-П29
Кількість на модель
8
№
13
Назва деталі
Затор
Заводський номер
316120-П29
Кількість на модель
2
№
14
Назва деталі
Заглушка зливного отвору з магнітом у зборі
Заводський номер
238-1721255
Кількість на модель
1
№
15
Назва деталі
Заглушка зливного отвору з магнітом у зборі
Заводський номер
238-1721255-01
Кількість на модель
1
№
15
Назва деталі
Гвинт
Заводський номер
220116-П2
Кількість на модель
1
№
16
Назва деталі
Шайба магніту
Заводський номер
312480-П2
Кількість на модель
2
№
17
Назва деталі
Магніт ФЕ7.770.055
Заводський номер
3498413023
Кількість на модель
1
№
18
Назва деталі
Корпус магніту
Заводський номер
236-1704128
Кількість на модель
1
№
19
Назва деталі
Кільце
Заводський номер
236-1704130
Кількість на модель
6
№
20
Назва деталі
Затор
Заводський номер
238-1721258
Кількість на модель
1
№
21
Назва деталі
Шайба зливної пробки
Заводський номер
312336-П34
Кількість на модель
1
№
22
Назва деталі
Сітка забірника зі склянкою в зборі
Заводський номер
336.1704049
Кількість на модель
1
№
23
Назва деталі
Прокладка
Заводський номер
236-1704056-А
Кількість на модель
1
№
24
Назва деталі
Кришка забірника
Заводський номер
236-1704054-Б
Кількість на модель
1
№
25
Назва деталі
Диск
Заводський номер
312695-П2
Кількість на модель
4
№
26
Назва деталі
гвинт
Заводський номер
4593481559
Кількість на модель
4
№
27
Назва деталі
Заглушка К__NT__0__
Заводський номер
316135-П2
Кількість на модель
2
№
28
Назва деталі
Манжета в зборі
Заводський номер
8.9529
Кількість на модель
1
№
29
Назва деталі
Манжета в зборі
Заводський номер
8.9127
Кількість на модель
1
№
29
Назва деталі
Манжета в зборі
Заводський номер
201-1701230-А
Кількість на модель
1
№
29
Назва деталі
Регулювальна прокладка товщиною 2-2,45 мм
Заводський номер
239.1701035
Кількість на модель
1
№
30
Назва деталі
Регулювальна прокладка товщиною 2,25-2,9 мм
Заводський номер
239.1701035-01
Кількість на модель
1
№
31
Назва деталі
Затор
Заводський номер
316198-П29
Кількість на модель
1
№
32
Назва деталі
Регулювальна прокладка товщиною 2,9-3,35 мм
Заводський номер
239.1701035-02
Кількість на модель
1
№
33
Назва деталі
Регулювальна прокладка товщиною 3,35-3,85 мм
Заводський номер
239.1701035-03
Кількість на модель
1
№
34
Назва деталі
Ущільнювальне кільце
Заводський номер
336.1701534
Кількість на модель
1
№
35
Назва деталі
Кришка підшипника
Заводський номер
336.1701041-11
Кількість на модель
1
№
36
Назва деталі
Диск
Заводський номер
312361TI2
Кількість на модель
6
№
37
Назва деталі
гвинт
Заводський номер
4593486561
Кількість на модель
6
№
38
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Картер коробки передач у зборі | 239.1701010-10 | 1 | 1 | |||||
| Кришка підшипника первинного вала з пробкою | 336.1701040 | 1 | 1 | |||||
| 1 | Картер коробки передач | 239.1701015-10 | 1 | 1 | 1 | |||
| 2 | Прокладка | 200-1701021-А | 1 | 1 | 2 | |||
| 3 | Кришка люка | 236-1701020 | 1 | 1 | 3 | |||
| 4 | Диск | 252006-П2 | 6 | 6 | 4 | |||
| 5 | гвинт | 4593461559 | 6 | 6 | 5 | |||
| 6 | Верхній установчий штифт | 236-1702182 | 2 | 2 | 6 | |||
| 7 | Регулювальна прокладка товщиною 2-2,5 мм | 336.1701193 | 1 | 1 | 7 | |||
| 8 | Регулювальна прокладка товщиною 2,5-3 мм | 336.1701193-01 | 1 | 1 | 8 | |||
| 9 | Регулювальна прокладка товщиною 3-3,5 мм | 336.1701193-02 | 1 | 1 | 9 | |||
| 10 | Регулювальна прокладка товщиною 3,5-4 мм | 336.1701193-03 | 1 | 1 | 10 | |||
| 11 | Гніздо підшипника | 239.1701458-10 | 1 | 1 | 11 | |||
| 12 | Пружинна шайба | 252139-П2 | 8 | 8 | 12 | |||
| 13 | гвинт | 310235-П29 | 8 | 8 | 13 | |||
| 14 | Затор | 316120-П29 | 2 | 2 | 14 | |||
| 15 | Заглушка зливного отвору з магнітом у зборі | 238-1721255 | 1 | 1 | 15 | |||
| 15 | Заглушка зливного отвору з магнітом у зборі | 238-1721255-01 | 1 | 1 | 15 | |||
| 16 | Гвинт | 220116-П2 | 1 | 1 | 16 | |||
| 17 | Шайба магніту | 312480-П2 | 2 | 2 | 17 | |||
| 18 | Магніт ФЕ7.770.055 | 3498413023 | 1 | 1 | 18 | |||
| 19 | Корпус магніту | 236-1704128 | 1 | 1 | 19 | |||
| 20 | Кільце | 236-1704130 | 6 | 6 | 20 | |||
| 21 | Затор | 238-1721258 | 1 | 1 | 21 | |||
| 22 | Шайба зливної пробки | 312336-П34 | 1 | 1 | 22 | |||
| 23 | Сітка забірника зі склянкою в зборі | 336.1704049 | 1 | 1 | 23 | |||
| 24 | Прокладка | 236-1704056-А | 1 | 1 | 24 | |||
| 25 | Кришка забірника | 236-1704054-Б | 1 | 1 | 25 | |||
| 26 | Диск | 312695-П2 | 4 | 4 | 26 | |||
| 27 | гвинт | 4593481559 | 4 | 4 | 27 | |||
| 28 | Заглушка К__NT__0__ | 316135-П2 | 2 | 2 | 28 | |||
| 29 | Манжета в зборі | 8.9529 | 1 | 1 | 29 | |||
| 29 | Манжета в зборі | 8.9127 | 1 | 1 | 29 | |||
| 29 | Манжета в зборі | 201-1701230-А | 1 | 1 | 29 | |||
| 30 | Регулювальна прокладка товщиною 2-2,45 мм | 239.1701035 | 1 | 1 | 30 | |||
| 31 | Регулювальна прокладка товщиною 2,25-2,9 мм | 239.1701035-01 | 1 | 1 | 31 | |||
| 32 | Затор | 316198-П29 | 1 | 1 | 32 | |||
| 33 | Регулювальна прокладка товщиною 2,9-3,35 мм | 239.1701035-02 | 1 | 1 | 33 | |||
| 34 | Регулювальна прокладка товщиною 3,35-3,85 мм | 239.1701035-03 | 1 | 1 | 34 | |||
| 35 | Ущільнювальне кільце | 336.1701534 | 1 | 1 | 35 | |||
| 36 | Кришка підшипника | 336.1701041-11 | 1 | 1 | 36 | |||
| 37 | Диск | 312361TI2 | 6 | 6 | 37 | |||
| 38 | гвинт | 4593486561 | 6 | 6 | 38 |
