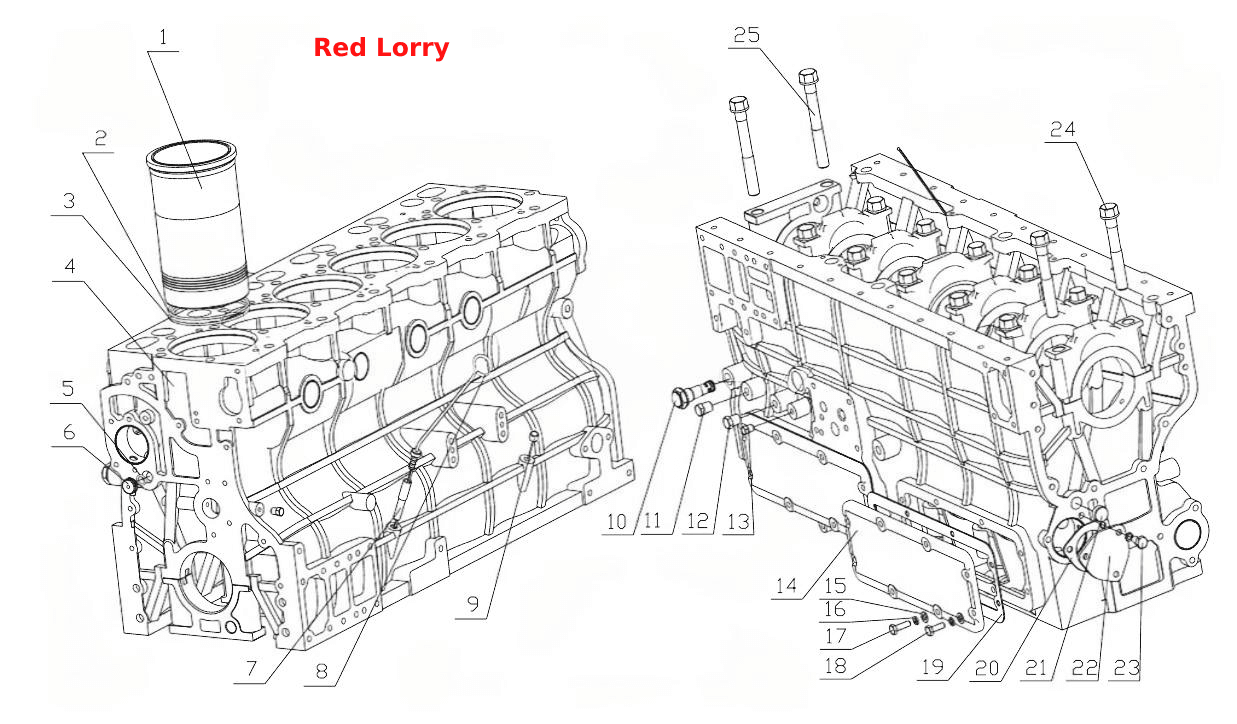

Узбірка блоку циліндрів
100%
Назва деталі
Блок циліндрів
Заводський номер
330-1002114
Кількість на модель
1
№
Назва деталі
Гільза
Заводський номер
330-1002064B
Кількість на модель
6
№
1
Назва деталі
Ущільнювальне кільце гільзи циліндра
Заводський номер
A3000-1002063
Кількість на модель
6
№
2
Назва деталі
Водоущільнювальне кільце гільзи
Заводський номер
A3000-1002063B
Кількість на модель
6
№
3
Назва деталі
Блок циліндрів
Заводський номер
330-1002114
Кількість на модель
1
№
4
Назва деталі
О-подібне кільце х
Заводський номер
YC208-B01600F
Кількість на модель
1
№
5
Назва деталі
Ущільнювальна пробка головного маслоканалу
Заводський номер
6105Q-1002067
Кількість на модель
1
№
6
Назва деталі
Масляна трубка для щупа
Заводський номер
6105Q-1002081A
Кількість на модель
1
№
7
Назва деталі
Деталь щупа рівня масла
Заводський номер
1640H-1028140
Кількість на модель
1
№
8
Назва деталі
Алюмінієва вилка
Заводський номер
B0100-1002104
Кількість на модель
1
№
9
Назва деталі
Регулювальний клапан тиску
Заводський номер
330-1002150
Кількість на модель
1
№
10
Назва деталі
Корок
Заводський номер
Q618B02
Кількість на модель
2
№
11
Назва деталі
Затор
Заводський номер
Q618B01
Кількість на модель
2
№
12
Назва деталі
Кришка камери штанги штовхача
Заводський номер
330-1002065D
Кількість на модель
2
№
13
Назва деталі
Пральна машина
Заводський номер
Q40108
Кількість на модель
16
№
14
Назва деталі
Пружинна шайба
Заводський номер
Q40308
Кількість на модель
19
№
15
Назва деталі
гвинт
Заводський номер
Q150B0825
Кількість на модель
8
№
16
Назва деталі
болт з головкою
Заводський номер
Q150B0822
Кількість на модель
8
№
17
Назва деталі
Шайба кришки корпусу штовхача
Заводський номер
330-1002066C
Кількість на модель
2
№
18
Назва деталі
Прокладка торцевої кришки розподільного вала
Заводський номер
J3200-1002062
Кількість на модель
1
№
19
Назва деталі
Заглушка заднього головного масляного каналу
Заводський номер
6105Q-1002110
Кількість на модель
1
№
20
Назва деталі
Торцева кришка розподільного вала
Заводський номер
630-1002061
Кількість на модель
1
№
21
Назва деталі
гвинт
Заводський номер
Q1840816
Кількість на модель
3
№
22
Назва деталі
Болт головного підшипника
Заводський номер
330-1002021B
Кількість на модель
12
№
23
Назва деталі
Болт кришки головного підшипника
Заводський номер
330-1002018B
Кількість на модель
2
№
24
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Блок циліндрів | 330-1002114 | 1 | 1 | |||||
| 1 | Гільза | 330-1002064B | 6 | 6 | 1 | |||
| 2 | Ущільнювальне кільце гільзи циліндра | A3000-1002063 | 6 | 6 | 2 | |||
| 3 | Водоущільнювальне кільце гільзи | A3000-1002063B | 6 | 6 | 3 | |||
| 4 | Блок циліндрів | 330-1002114 | 1 | 1 | 4 | |||
| 5 | О-подібне кільце х | YC208-B01600F | 1 | 1 | 5 | |||
| 6 | Ущільнювальна пробка головного маслоканалу | 6105Q-1002067 | 1 | 1 | 6 | |||
| 7 | Масляна трубка для щупа | 6105Q-1002081A | 1 | 1 | 7 | |||
| 8 | Деталь щупа рівня масла | 1640H-1028140 | 1 | 1 | 8 | |||
| 9 | Алюмінієва вилка | B0100-1002104 | 1 | 1 | 9 | |||
| 10 | Регулювальний клапан тиску | 330-1002150 | 1 | 1 | 10 | |||
| 11 | Корок | Q618B02 | 2 | 2 | 11 | |||
| 12 | Затор | Q618B01 | 2 | 2 | 12 | |||
| 13 | Кришка камери штанги штовхача | 330-1002065D | 2 | 2 | 13 | |||
| 14 | Пральна машина | Q40108 | 16 | 16 | 14 | |||
| 15 | Пружинна шайба | Q40308 | 19 | 19 | 15 | |||
| 16 | гвинт | Q150B0825 | 8 | 8 | 16 | |||
| 17 | болт з головкою | Q150B0822 | 8 | 8 | 17 | |||
| 18 | Шайба кришки корпусу штовхача | 330-1002066C | 2 | 2 | 18 | |||
| 19 | Прокладка торцевої кришки розподільного вала | J3200-1002062 | 1 | 1 | 19 | |||
| 20 | Заглушка заднього головного масляного каналу | 6105Q-1002110 | 1 | 1 | 20 | |||
| 21 | Торцева кришка розподільного вала | 630-1002061 | 1 | 1 | 21 | |||
| 22 | гвинт | Q1840816 | 3 | 3 | 22 | |||
| 23 | Болт головного підшипника | 330-1002021B | 12 | 12 | 23 | |||
| 24 | Болт кришки головного підшипника | 330-1002018B | 2 | 2 | 24 |
