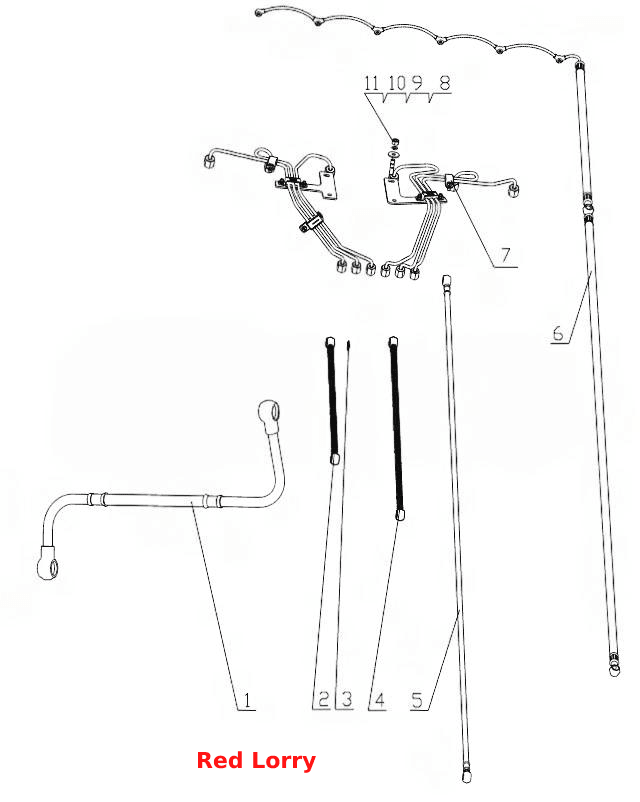

J8201 - Трубопровід подачі палива в зборі
100%
Назва деталі
Паливопровід від паливного фільтра до насоса подачі палива
Заводський номер
B7617-1104400
Кількість на модель
1
№
1
Назва деталі
Впускна трубка ПНВТ у зборі
Заводський номер
6105Q-1104100B
Кількість на модель
1
№
2
Назва деталі
Комбінована ущільнювальна шайба Комбінована ущільнювальна шайба
Заводський номер
Q/YC149-14
Кількість на модель
12
№
3
Назва деталі
Трубка впуску в паливний фільтр у зборі
Заводський номер
6105Q-1104090B
Кількість на модель
1
№
4
Назва деталі
Паливопровід від паливного бака до паливного насоса
Заводський номер
B7604-1104050
Кількість на модель
1
№
5
Назва деталі
Збірка трубопроводу повернення оливи в зборі
Заводський номер
J8201-1104240
Кількість на модель
1
№
6
Назва деталі
Деталі труб високого тиску
Заводський номер
J8000-1104100A
Кількість на модель
1
№
7
Назва деталі
Гайка М8
Заводський номер
E0200-1118013
Кількість на модель
4
№
8
Назва деталі
Пружинна шайба
Заводський номер
Q40308
Кількість на модель
4
№
9
Назва деталі
Диск
Заводський номер
Q40208
Кількість на модель
4
№
10
Назва деталі
Різьбова шпилька
Заводський номер
E0800-1118011
Кількість на модель
4
№
11
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Паливопровід від паливного фільтра до насоса подачі палива | B7617-1104400 | 1 | 1 | 1 | |||
| 2 | Впускна трубка ПНВТ у зборі | 6105Q-1104100B | 1 | 1 | 2 | |||
| 3 | Комбінована ущільнювальна шайба Комбінована ущільнювальна шайба | Q/YC149-14 | 12 | 12 | 3 | |||
| 4 | Трубка впуску в паливний фільтр у зборі | 6105Q-1104090B | 1 | 1 | 4 | |||
| 5 | Паливопровід від паливного бака до паливного насоса | B7604-1104050 | 1 | 1 | 5 | |||
| 6 | Збірка трубопроводу повернення оливи в зборі | J8201-1104240 | 1 | 1 | 6 | |||
| 7 | Деталі труб високого тиску | J8000-1104100A | 1 | 1 | 7 | |||
| 8 | Гайка М8 | E0200-1118013 | 4 | 4 | 8 | |||
| 9 | Пружинна шайба | Q40308 | 4 | 4 | 9 | |||
| 10 | Диск | Q40208 | 4 | 4 | 10 | |||
| 11 | Різьбова шпилька | E0800-1118011 | 4 | 4 | 11 |
